2.1.2. Биологический этап

Биологическая очистка предполагает деградацию органической составляющей сточных вод микроорганизмами.На данном этапе происходит минерализация сточных вод, удаление органического азота  и фосфора, главной целью является снижение биологического потребления кислорода.Могут использоваться как аэробные, так и анаэробные микроорганизмы.

С технической точки зрения различают несколько вариантов биологической очистки. На данный момент основными являются активный ил (аэротенки), биофильтры и метантенки(анаэробное брожение).

Первичные отстойники, куда на этом этапе попадает вода, предназначены для осаждения взвешенной органики. Это железобетонные резервуары глубиной пять метров и диаметром 40 и 54 метра. В их центры снизу подаются стоки, осадок собирается в центральный приямок проходящими по всей плоскости дна скребками, а специальный поплавок сверху сгоняет все более легкие, чем вода, загрязнения, в бункер.Также в биологической очистке, после первичных отстойников и аэротенков существует вторая линия радиальных отстойников. Во вторичных отстойниках находятся илососы. Они предназначены для удаления активного ила со дна вторичных отстойников очистных сооружений промышленных и хозяйственных стоков.

2.1.3. Физико-химический этап

Данные методы используют для очистки от растворенных примесей, а в некоторых случаях и от взвешенных веществ. Многие методы физико-химической очистки требуют предварительного глубокого выделения из сточной воды взвешенных веществ, для чего широко используют процесс коагуляции.

В настоящее время в связи с использованием оборотных систем водоснабжения существенно увеличивается применение физико-химических методов очистки сточных вод, основными из которых являются:

— флотация; — сорбция; — центрифугирование; — ионообменная и электрохимическая очистка; — гиперфильтрация; — нейтрализация; — экстракция; — эвапорация; — выпаривание, испарение и кристаллизация.

2.1.4. Дезинфекция

Для окончательного обеззараживания сточных вод предназначенных для сброса на рельеф местности или в водоем применяют установки ультрафиолетового излучения. Для обеззараживания биологически очищенных сточных вод, наряду с ультрафиолетовым облучением, которое используется, как правило, на очистных сооружениях крупных городов, применяется также обработка хлоров в течение 30 минут. Хлор уже давно используется в качестве основного обеззараживающего реагента практически на всех очистных городов в России. Поскольку хлор довольно токсичен и представляет опасность очистные предприятия многих городов России уже активно рассматривают другие реагенты для обеззараживания сточных вод такие как гипохлорид, дезавидионизирование.

2.2. Аппараты для очистки сточных вод.

Вертикальный отстойник:

Вода подаётся в отстойник через трубу 1, затем движется по кольцевому каналу, который образован цилиндрическим корпусом 2 и цилиндрической перегородкой 3. В процессе вертикально движения сточная вода встречает на своём пути отражающее кольцо 4, которое направляет воду во внутреннюю полость перегородки 3, а более тяжёлые частицы примеси продолжают своё движение вниз и накапливаются в сборнике 5. Накопившийся осадок периодически удаляют через трубу 7.

Горизонтальный отстойник:

Фильтры:

Мембранная установка:

1 – предварительный фильтр; 2 – манометры; 3 – электромагнитный клапан; 4 – реле давления; 5 – термометр; 6 – насос высокого давления; 7 – электромотор; 8 – манометр; 9 – корпус мембраны; 10 – мембрана; 11 -датчик проводимости; 12 – контрольная панель с кондуктометром; 13 – ротаметр пермеата; 14 – трехходовой кран; 15 – шаровый кран; 16 – ротаметр концентрата; 17 – трехходовой кран; 18 – шаровый кран; 19 – ротаметр рецикла концентрата; 20 – бак для чистящего раствора; 21, 22 – шаровые краны

Гидроциклон:

«1» — введение в аппарат суспензии; «2» — выход твёрдой фазы; «3» — выход осветлённой жидкости.

Флотатор:

Мельчайшие пузырьки выделяющегося воздуха образуют с частицами, взвешенными в жидкости, агрегаты, обладающие положительной плавучестью и всплывающие в верхний слой жидкости, где они образуют флотационную пену. В пене сконцентрированы нерастворенные в воде загрязнения (взвешенные вещества и нефтепродукты), которые затем убираются пеносборником.

Аэротенк:

1 – стеновые панели, 2 –монолитные участки стен, 3 – мостик для прохода и прокладки трубопроводов, 4 – лоток, 5 – монолитное днище, 6 – паз в днище для заделки панелей, 7 – перегородочные панели

Воздух, вводимый с помощью пневматических или механических аэраторов — аэрационной системы, перемешивает обрабатываемую сточную воду с активным илом и насыщает её кислородом, необходимым для жизнедеятельности бактерий. Большая насыщенность сточной воды активным илом (высокая доза) и непрерывное поступление кислорода обеспечивают интенсивное биохимическое окисление органических веществ, поэтому аэротенки являются одним из наиболее совершенных сооружений для биохимической очистки.

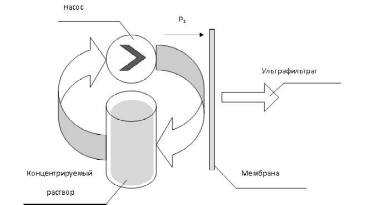

Ультрафильтрация:
