3.10.1 Приближенный синтез дискретного корректирующего устройства
Рассмотрим приближенный способ замены непрерывного регулятора с передаточной функцией
на дискретный регулятор с передаточной функцией
,
где
,
где
– период дискретности.
Здесь период
дискретности
рекомендуется выбирать из условия
.
Передаточная
функция
находится в результате подстановки
в передаточную функцию
.
При малой величине периода дискретности
функция
допускает различные приближенные
представления [9, с.73-78].
Рассмотрим распространенную на практике приближенную замену Тустена
.
Для рассмотренного
ранее примера
рад/с, поэтому период дискретности
должен удовлетворять условию
с.
Определение
и построение переходной характеристики
замкнутой системы для различных значений
периода дискретности
с
можно провести с помощьювспомогательной
программы, составленной в Script-файле:
% Передаточная функция нескорректированной разомкнутой системы
Wpas=75.5*tf([0.4 1],[0.04 1])*tf([1],[0.2 1])*...
tf([1],[0.96 1])*tf([1],[0.38 1]);
% Непрерывное корректирующее устройство
Wk2=zpk([-25,-5,-3.06,-1.042],[-45.31,-45.31,-0.7,-0.7],2.3985*2.632/2.5);
% Модель непрерывного регулятора в пространстве состояний
sys=ss(Wk2);
% Дискретное корректирующее устройство при Т0=0,02;0,03;0.04с
for T0=0.02:0.01:0.04
Wkd=c2d(Wk2,T0,'tustin'); % построение дискретной модели
sim('DiskrKor'); % запуск на выполнение S-модели
figure(1);hold on; simplot(y)
figure(2);hold on; simplot(u)
end
Данная программа
запускает на выполнение заранее
составленную S-модель
в системе SIMULINK,
например, с именем DiskrKor,
приведенную на рис. 30. Здесь на вход
системы подается единичный скачок, для
выходной координаты строится 5% трубка
относительно установившегося значения
.
Рис. 30
Задание передаточных функций Wpas и Wkd в S-модели проводится с помощью блоков LTI System, выбор которых осуществляется с помощью окна Simulink Library Browser из раздела меню Control System Toolbox.
После раскрытия LTI блока указывается его имя Wpas , как показано на рис.31; аналогично задается блок Wkd.
Поскольку с помощью
пиктограммы Print
панели инструментов диалогового окна
блока Scope
не удается
получить график желаемого вида, необходимо
разместить массивы выходных данных в
рабочей области системы MATLAB.
Для этого необходимо у блока Scope
на панели
инструментов выбрать пиктограмму
Parameters,
выбрать вкладку Data
history,
установить флажок Save
data
to
workspace
и в текстовом поле Variable
name
задать имя переменной рабочей области
системы MATLAB,
которой присваиваются значения массива
данных, как показано на рис.32 для блока
Scope
выходной
переменной
.
Аналогично в блокеScope
устанавливается
переменная
.
Рис. 31 Рис. 32
Для построения графиков в рабочей области системы MATLAB используется команда simplot.

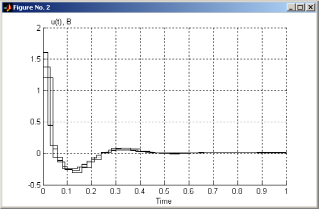

В результате
выполнения Script-файла
строятся переходные
процессы для выхода
и кусочно-постоянного управления
при
с,
представленные на рис. 33 и рис.34
соответственно. Из переходных процессов
рис. 33 следует, что в замкнутой системе
сохраняются заданные показатели качества
при
с
и нарушаются при
с
(значение
).
Если с помощью
рассмотренного способа построения
дискретной коррекции не удается
обеспечить приемлемое значение
,
то можно доопределить выражение
передаточной функции непрерывной
коррекции с учетом влияния фиксатора
нулевого порядка. Для этого необходимов качестве
передаточной функции нескорректированной
разомкнутой системы
принять
где апериодическое
звено
имитирует фиксатор нулевого порядка,
который вносит запаздывание в систему,
и заново провести синтез непрерывной
коррекции. Затем провести приближенный
синтез дискретного корректирующего
устройства.
Рис. 33
Рис. 34
