Лаба №2 по физике(2 семестр)
.docЦель работы: Научится измерять ЭДС источника тока методом компенсации.
Приборы: Выпрямитель ПУ-1М, стабилизированный источник питания, исследуемые гальванические элементы, перекидной шестиполюсный переключатель, гальванометр, реостат, используемый в качестве сопротивления R.
Электрическая схема:
_ _ GBX
+
+ R
Ход работы.
-
Собираем электрическую цепь (рис. 1), соблюдая полярность. После проверки составленной цепи лаборантом, включаем вилку от источника питания в сеть (220В).
-
Переключатель S замыкаем на стабилизированном источнике питания Gc.
-
Передвигая движок реостата R, добиваемся отсутствие тока через гальванометр (стрелка гальванометра на 0). Измеряем Nс.
-
Заменяем Gc на GBx. Двигая ручку потенциометра R, снова добиваемся отсутствия тока через гальванометр. Определяем величину Nх.
-
Производим определение Nс и Nх - 3 раза.
-
Вычисляем ЭДС исследуемого источника, взяв среднее значение Nс и Nх.
-
Оцениваем погрешности в измерениях GBX.
-
Аналогично находим ЭДС второго исследуемого источника GBX2.
-
Полученные данные заносим в таблицу:
|
№ п/п |
Значение NC (для GBС) |
Значение NX (для GBX1) |
Значение NX (для GBX2) |
|
1 |
133 |
103 |
87 |
|
2 |
132 |
104 |
85 |
|
3 |
134 |
101 |
88 |
-

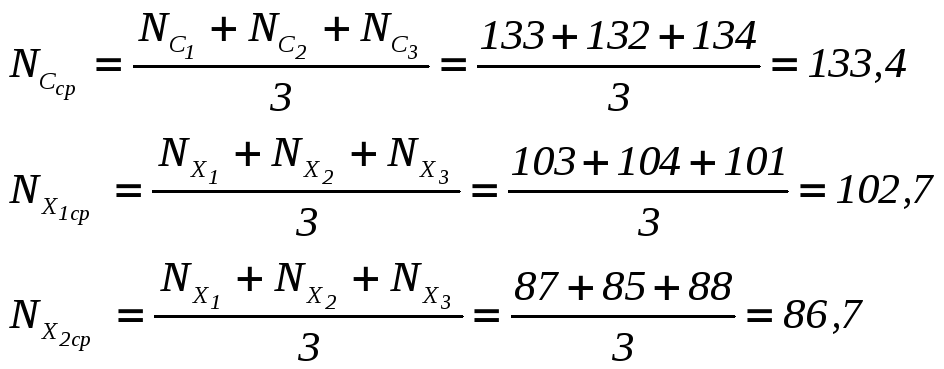

Вычисляем средние значения для NC и NX:
-
Вычисляем значение
и
по формуле
:
-
Находим границы доверительного интервала по формуле:
-
Запишем результат:
Результат получен с надежностью
.
-

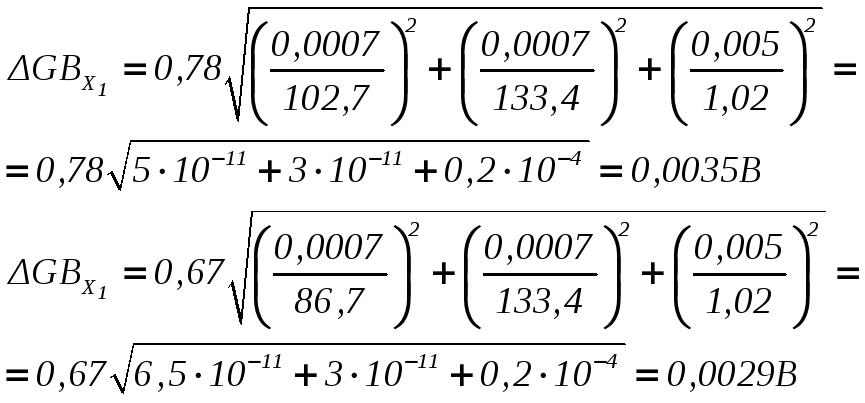

Вычислим погрешность измерений:
Вывод: В ходе проведения данной лабораторной работы я научился измерять ЭДС источника тока методом компенсации, т.е. сведение к 0 напряжения в цепи за счет увеличения сопротивления реостата. Данный метод позволяет значительно упростить нахождение ЭДС источника тока за счет того, что отпадает необходимость нахождения работы сторонних сил и заряда. Данный опыт показывает, что использование метода компенсации в нахождении ЭДС источника тока гораздо удобнее для использования на практике. Полученные на практике результаты не противоречат теории, следовательно данный метод является действенным.
