Цель работы:

Изучить схему усилителя мощности радиочастоты. Произвести измерения энергетических показателей и расчет выходной характеристики.

Задание:

1.Включить лабораторный макет и контрольно-измерительную аппаратуру.

2.Измерить напряжение возбуждения на входе оконечного каскада.

3.Измерить напряжение на эквиваленте нагрузки оконечного каскада.

4.Произвести расчет выходной колебательной системы.

5.Определить режим работы транзистора выходного усилителя мощности.

Указания к выполнению работы:

  1. Проверить схему установки для проведения измерений: наличие осциллографа,частотомера,вольтметра.

  2. Включить лабораторный макет и измерительные приборы.

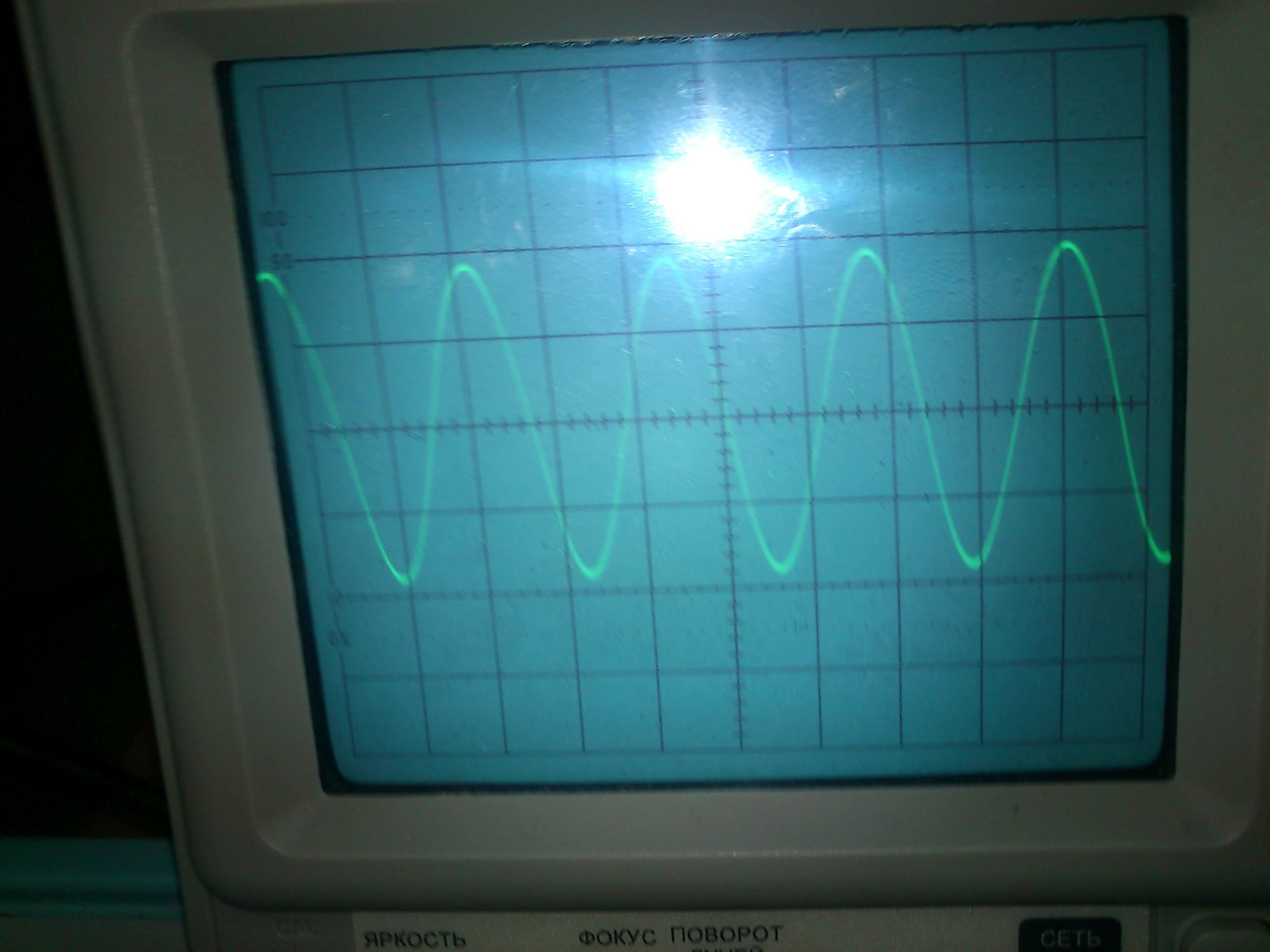

  3. Измерить частоту радиочастотного напряжения.

  4. Измерить амплитуду входного напряжения на транзисторе выходного усилителя.

  5. Измерить амплитуду напряжения радиочастоты на эквиваленте нагрузки.

  6. Произвести расчет выходной колебательной системы.

  7. Сделать заключение о режиме работы выходного усилителя мощности: с отсечкой или без отсечки коллекторного тока, недонапряженный или перенапряженный. При этом использовать данные о постоянных напряжениях питания на электродах транзистора, измеренные и рассчитанные значения радиочастотных напряжений и токов, а также статические характеристики транзистора (рис.6).

Содержание отчета:

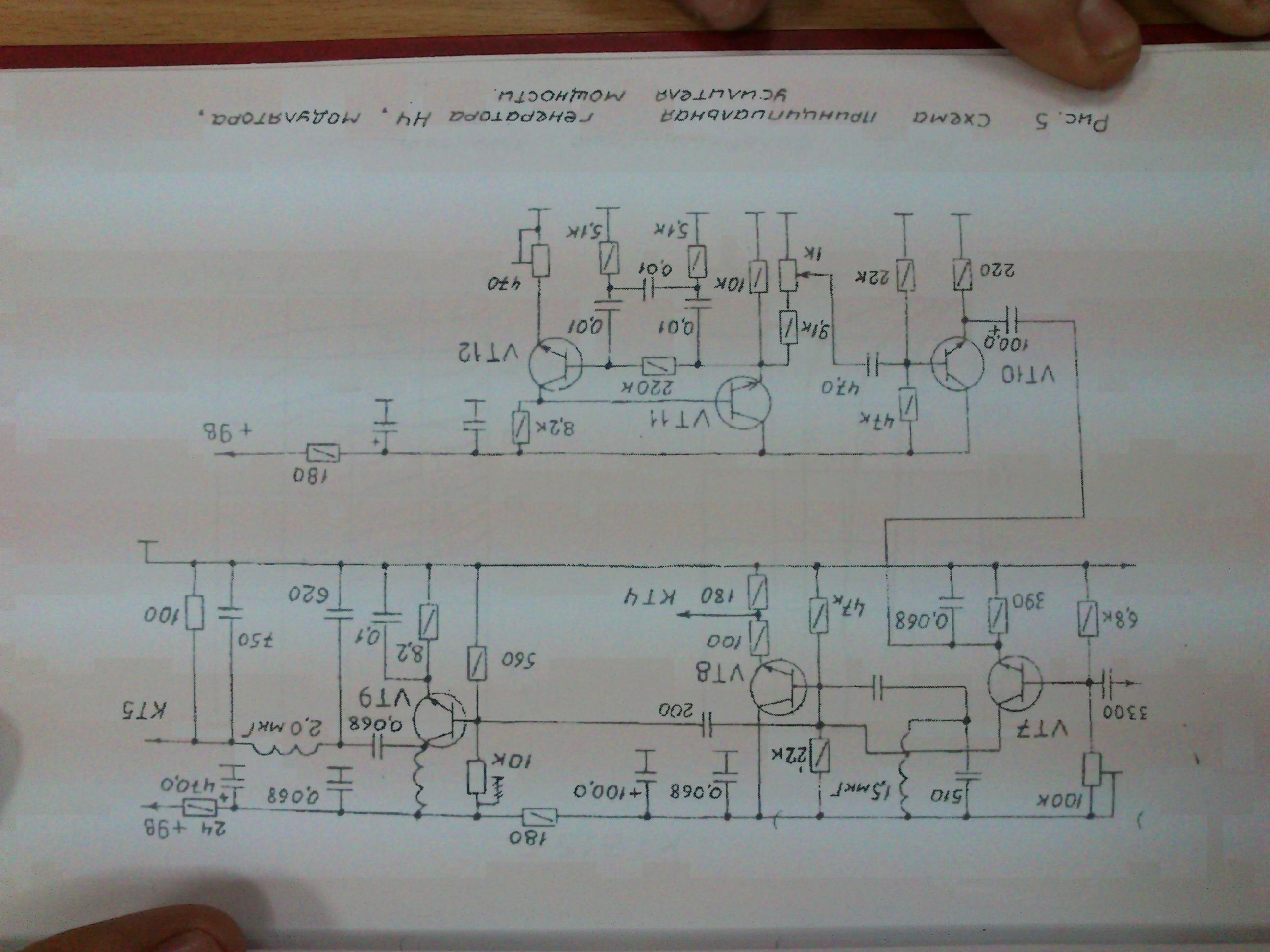

  1. Схема оконечного касакада усилителя мощности.

2.Схема измерений и типы измерительных приборов.

  1. Результаты измерения и расчет выходной колебательной системы.

3 Результаты измерений и расчет выходной колебательной системы

Частота радиочастотного напряжения: 2,27 МГЦ

Амплитуда входного напряжения на транзисторе входного усилителя: U=90мВ

Амплитуда напряжения радиочастоты на эквиваленте нагрузки: U=3В

Расчет выходной колебательной системы:

1 Транзистор оконечного усилителя мощности работает при следующих напряжениях на его электродах:

Eбкорпус=0,58В Eэ корпус=0,08В

Eккорпус=8б50В

Следовательно, постоянные напряжения

Eкэ=8,5В Eбэ=0б68В

2 Постоянная составляющая коллекторного тока Iко=Iэо=Eэ корпус/8,2=10мА

4 Вносимое в контур сопротивление:

Rвн=X2C2*Rh/R2+X2C2=0,8649*100/10000+0,8649=86,49/10000,84=0,86Ом

Xc2=531*1,32/750=0,93Ом

5Характеристическое сопротивление контура: Z0=Xl+XC1+XC2=XC1+XC2*R2H/R2h+XC2=1,13+0,93*10000/10000+0,8649=2,06*0,99=2,03Ом

XL=1880*2/1,32=2848,48

XC1=531*1,32/620=1,13

6 Потери в контуре: rпот=XL/Qxx=2848,48/100=28,4

7 Нагруженная добротность контура Q=Zo/(rвн+rпот)=2,03/(0,86+28,4)=0,06

8 Эквивалентное сопротивление нагрузки транзистора:

Rск=XC1*Q/Z0=1,13*0,06/2,03=0,03

9 Ток в контуре: Ir=Uh/Rh*=*=0,9*=0,9*=0,9*1,0000432=0,90А

10 Колебательная мощность, развиваемая транзистором: P1=o,5*Ik2(rвн+rпот)=0,5*0,902(0,86+28,4)= 0,405*29б26=11,85

11 Амплитуда радиочастотного напряжения на транзисторе: Uk1==0,84В

12 Амплитуда первой гармоники коллекторного тока: Ik1=2811,85/0,84=28,2А

4 Оценка режима работы транзистора

13 угол отсечки равен ==3

Характер напряженности режима: ==0,09

Вывод: Изучив схему усилителя мощности радиочастоты выяснилось, что рассчитав выходную колебательную систему по транзистору VT9 со своими параметрами можно сказать, что постоянное напряжения оконечного усилителя мощности и амплитуда радиочастотного напряжения на транзисторе практически совпадают, а амплитуда коллекторного тока и постоянная составляющая отличаются в 2 раза и об этом говорят сами графики.
