Рис. 12.12. Точная установка размера рисунка
По умолчанию размеры рисунка изменяются с сохранением пропорций.
Изменение размера изображения
Можно уменьшить размер изображения рисунка, то есть "обрезать края" рисунка.
1.Выделите рисунок.
2.Во вкладке Формат в группе Размер нажмите кнопку Обрезка. Маркеры рисунка примут другой вид. Изменится и внешний вид указателя мыши (рис. 12.13).
Рис. 12.13. Переход к обрезке изображения
91
3.Нажмите на левую кнопку мыши и перетащите маркер. Если требуется изменить размер изображения в каком-либо одном направлении, перетащите маркер, расположенный на одной из сторон рисунка. Если размер изображения требуется изменять пропорционально по высоте и ширине, перетащите угловой маркер.
4.При изменении размера изображения иллюстраций из коллекции картинок обрезаемая часть рисунка скрывается (рис. 12.14).
Рис. 12.14. Изменение размера изображения иллюстрации
5.При изменении размера изображения рисунков из графических файлов и фотографий из коллекции картинок обрезаемая часть рисунка затеняется (рис.
12.15).
Рис. 12.15. Изменение размера изображения рисунков из графических файлов
92
6.Для завершения процесса обрезки щелкните мышью в любом месте документа за пределами рамки рисунка.
Края рисунка можно обрезать, придав ему определенную форму. Изменение формы может иметь смысл в основном для рисунков из графических файлов. Например, прямоугольному рисунку можно придать овальную форму.
1.Выделите рисунок.

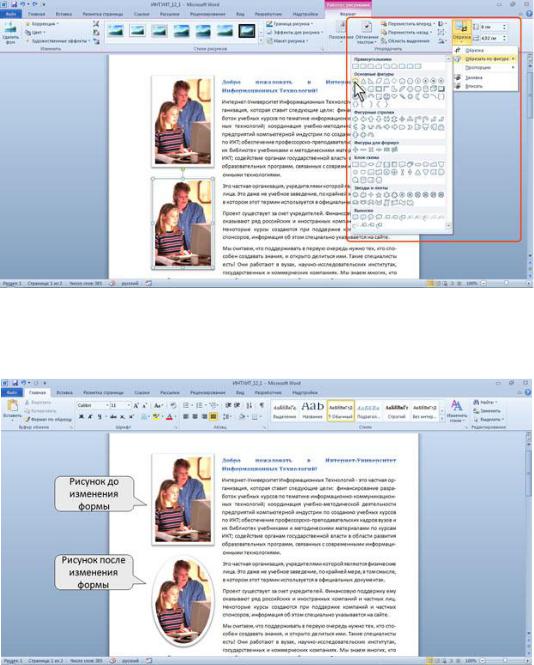

2.Во вкладке Формат в группе Размер щелкните по стрелке кнопки Обрезка, выберите команду Обрезать по фигуре и в появившейся галерее выберите фигуру (рис. 12.16). При работе с галереей форм функция динамического просмотра не действует.
Рис. 12.16. Обрезка рисунка по фигуре
3. Рисунок примет форму выбранной фигуры (рис. 12.17).
Рис. 12.17. Рисунок, обрезанный по фигуре
93
Поворот рисунка
Повернуть рисунок на произвольный угол можно вручную перетаскиванием его маркера поворота.
1.Выделите рисунок.
2.Наведите указатель мыши на маркер поворота рисунка так, чтобы рядом появилась круговая стрелка.
3.Нажмите на левую кнопку мыши и перетащите маркер поворота. В процессе поворота изменится внешний вид указателя мыши, и рисунок будет отображаться в бледных тонах (рис. 12.18).
Рис. 12.18. Поворот рисунка
Для поворота рисунка на 90 градусов в ту или иную сторону, а также для отражения рисунка можно воспользоваться вкладкой Формат.
1.Выделите рисунок.
2.В группе Упорядочить нажмите кнопку Повернуть и выберите вариант поворота или отражения рисунка (рис. 12.19). При наведении указателя мыши на выбираемый вариант поворота (отражения) срабатывает функция динамического просмотра, и рисунок отображается в соответствии с выбранным вараинтом.
94
Рис. 12.19. Поворот и отражение рисунка
Точная настройка параметров рисунка
Можно точно настроить размер рисунка и размер изображения, а также угол поворота рисунка.
1.Выделите рисунок.
2.Во вкладке Формат щелкните по значку группы Размер (см. рис. 12.12).
3.Во вкладке Размер окна Разметка (рис. 12.20) установите требуемые параметры.
Рис. 12.20. Точная настройка параметров рисунка
Для восстановления исходных параметров рисунка во вкладке Размер окна Разметка (см. рис. 12.20) следует нажать кнопку Сброс.
Настройка изображения рисунка
Настройка резкости, яркости и контрастности
Резкость изображения, его яркость и контрастность можно изменять.
Можно выбрать один из вариантов резкости, яркости и контрастности изображения.
1. Выделите рисунок.
95
2.В группе Изменить вкладки Формат нажмите кнопку Коррекция и в появившейся галерее (рис. 12.21) в разделе Настройка резкости выберите один из вариантов понижения (-50% или -25%) или повышения (25% или 50%) резкости. При наведении указателя мыши на выбираемый вариант отображается всплывающая подсказка с указанием величины изменения резкости, и срабатывает функция динамического просмотра, в результате чего рисунок отображается с выбранным параметром.
Рис. 12.21. Выбор резкости рисунка
3.В группе Изменить вкладки Формат нажмите кнопку Коррекция и в появившейся галерее (рис. 12.22) в разделе Яркость и контрастность выберите одну из заготовок коррекции изображения. При наведении указателя мыши на выбираемую заготовку отображается всплывающая подсказка с указанием величины изменения яркости и контрастности, и срабатывает функция динамического просмотра, в результате чего рисунок отображается с выбранными параметрами.
Рис. 12.22. Выбор яркости и контрастности рисунка
96
Для точной настройки параметров резкости, яркости и контрастности следует в галерее кнопки Коррекция (см. рис. 12.21 или рис. 12.22) выбрать команду Параметры коррекции рисунка. В разделе Настройка рисунка окна Формат рисунка (рис.
12.23) можно установить требуемые значения.
Рис. 12.23. Настройка резкости, яркости и контрастности
Для восстановления начальных параметров рисунка в разделе Настройка рисунка окна Формат рисунка (см. рис. 12.23) нажмите кнопку Сброс.
Настройка цветов
Можно изменить цвета рисунка.
1.Выделите рисунок.
2.Щелкните по кнопке Цвет в группе Изменить вкладки Формат и в появившейся галерее (рис. 12.24) в разделах Насыщенность цвета, Оттенки цвета и Перекрасить последовательно выберите варианты цветового оформления рисунка. При наведении указателя мыши на выбираемый вариант отображается всплывающая подсказка с указанием величины выбираемого параметра, и срабатывает функция динамического просмотра, в результате чего рисунок отображается с выбранными параметрами.
97
Рис. 12.24. Выбор цветового оформления рисунка
Для точной настройки цветов следует в галерее кнопки Цвет (см. рис. 12.24) выбрать команду
Параметры цвета рисунка. В разделе Цвета рисунка окна Формат рисунка (рис. 12.25) можно установить требуемые значения.
Рис. 12.25. Настройка цветов
Для восстановления начальных параметров цветов рисунка в разделе Цвета рисунка окна Формат рисунка (см. рис. 12.25) нажмите кнопку Сброс.
Выбор художественного эффекта
К рисункам из графических файлов и фотографиям из коллекции картинок можно применять различные художественные эффекты.
1.Выделите рисунок.
2.Щелкните по кнопке Художественные эффекты в группе Изменить вкладки Формат и в появившейся галерее (рис. 12.26) выберите требуемый эффект. При наведении указателя мыши на выбираемый эффект отображается всплывающая подсказка с его названием, и срабатывает функция динамического просмотра, в результате чего рисунок отображается с выбранным эффектом.
98
Рис. 12.26. Выбор художественного эффекта
Для отказа от назначенного эффекта в галерее кнопки Художественные эффекты (см. рис. 12.26) выберите эффект Нет.
Оформление рисунка
Выбор стиля рисунка
При оформлении рисунка можно воспользоваться имеющимися заготовками (стилями) Microsoft Word. Следует иметь в виду, что при выборе стиля отменяются все настроенные ранее параметры рамки рисунка, выбранные формы, эффекты и заливки.
1.Выделите рисунок.
2.Во вкладке Формат в группе Стили рисунков прокрутите список стилей (рис. 12.27) или щелкните по значку Дополнительные параметры, чтобы развернуть список стилей (рис. 12.28) и выберите нужный стиль. При наведении указателя мыши на выбираемый вариант срабатывает функция динамического просмотра, и рисунок отображается в выбранном стиле.
Рис. 12.27. Выбор стиля оформления рисунка
99
Рис. 12.28. Выбор стиля оформления рисунка
Установка рамки
Рамка устанавливается одинаково для всех рисунков, независимо от режима обтекания.
1.Выделите рисунок.
2.Щелкните по кнопке Граница рисунка в группе Стили рисунков вкладки
Формат.
3.В появившейся галерее выберите цвет линии.
4.Щелкните еще раз по кнопке Граница рисунка, выберите команду Толщина и в подчиненной галерее выберите толщину линии (рис. 12.29).
5.При необходимости щелкните еще раз по кнопке Граница рисунка, выберите команду Штрихи и в подчиненной галерее выберите тип штриховой линии.
6.При работе с галереей границ действует функция динамического просмотра, и при наведении указателя мыши на выбираемый вариант рисунок отображается с выбранными параметрами рамки.
Рис. 12.29. Установка рамки рисунка
100
