.pdf306 Предохранительная аппаратура
чителя скорости, ползунок которого связан с указателем глубины и положение которого фиксирует заданную скорость на пути за медления подъемной машины. От начала пути замедления
сопротивление реостата постепенно уменьшается; и если этому синхронно будет соответствовать снижение скорости машины и, следовательно, уменьшение напряжения на зажимах тахогенера тора, то ток в цепи якоря не превысит нормального значения.
Если же на пути замедления скорость будет превышать задан ное значение, то ток увеличится и сработает реле РОС (реле ограничения скорости), которое разорвет цепь защиты и тем са мым осуществит аварийное выключение машины. Реле настроено так, что оно срабатывает при превышении заданной скорости подъемной машины на 15%. Ограничитель скорости срабатывает
также, если скорость машины превышает максимальную на 15%.
Всхеме ограничителя скорости последовательно с реле РОС включено реле РЛС (реле лампы сигнальной), которое сраба тывает при меньших токах, чем реле РОС\ при срабатывании
РЛС зажигается сигнальная лампа, чем и дается сигнал маши нисту о необходимости снижения скорости.
Вцепи якоря тахогенератора включено также реле напряже ния РН. Если тахогенератор не исправен, то РН не получает пи тания, и цепь защиты размыкается.
![](/html/65386/283/html_vv1vNmKETY.pL9r/htmlconvd-de89SV304x1.jpg)
Реверсер |
309 |
Современные схемы ручного управления |
предусматривают |
применение контакторов для реверсирования двигателя, а для регулирования роторных сопротивлений — кулачковых контрол леров.
Высоковольтные реверсер а. ХЭМЗ выпускает реверсера мощностью до 1000 квт, напряжением 3000 в и 6000 в. Пе ред реверсером устанавливается масляный выключатель для отключения установки при коротких замыканиях и отсоединения
установки от сети.

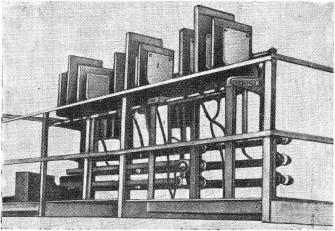

Рис. 186. Воздушный реверсер
В настоящее время исключительное распространение’ полу
чили воздушные реверсера (рис. 186), вытеснившие ранее при менявшиеся масляные реверсера.
Схема воздушного реверсера дана на рис. 187. Ток из сети подводится к зажиму 10 и через дугогасительную катушку 9, дугогасительный рог 8 и прикрепленный к нему сухарь непо движного контакта 7, сухарь подвижного контакта 12, гибкий проводник 17, зажим 19 отводится к статору подъемного двига теля. Реверсер включается электромагнитом; при включении ка тушки 4 электромагнита якорь магнитной системы 27 притяги
вается к сердечнику магнитной системы 26, при этом он посред ством рычагов поворачивает держатель 15, который, в свою очередь, через пружину 16 прижимает сухарь подвижного кон такта 12 к неподвижному сухарю 7. При отключении катушки электромагнита 4 происходит отключение реверсера.
О Аппаратура управления подъемной машины от асинхр. двигателя
Электрическая дуга, возникающая на контактных сухарях, вытесняется действием магнитного поля дугогасительной катушки
Рис. 187. Верхняя часть реверсера:
1 — каркас; 2— кронштейн; |
3 — рейка; |
|
4 —катушка; |
|||||||||
5-—латунная втулка; |
6 — короткозамыкающий |
ниток; |
7 — |
|||||||||
сухарь неподвижного |
контакта; |
8 — дуги! асительнь й |
рог; |
9— |
||||||||
дугогасительная |
катушка; |
10 — зажим |
для |
|
п| исзеаинения |
|||||||
внешнего |
провода; |
//—стальной сердечник; |
12 — сухарь по |
|||||||||
движного |
контакта; |
13 — контактный рычаг; |
14 — ось держа |
|||||||||
теля; |
/5 — держатель; |
16 — пружина; |
17— гибкое |
соедине |
||||||||
ние; |
18 — дугогасительный |
рог; |
19— зажим гибкого |
соедине |
||||||||
ния; |
20 — упор; |
21 — дугогасительная камера; |
22 - полюсная |
|||||||||
щека; |
23— винт; 24 |
и |
25 — гетинаксивые |
прокладки; |
26 — |
|||||||
сердечник магнитной |
системы; 27 — якорь магнитной |
системы; |
||||||||||
|
|
|
28 — асбоцементная плита |
|
|
|
|
|||||
в верхнюю часть |
дугогасительной камеры 21, |
где она расщеп |
ляется и охлаждается продольными перегородками.
Реверсер имеет два электромагнита, каждый из которых при водит в действие по три подвижных контакта для пуска «Впе ред» и «Назад».
312 Аппаратура управления подъемной машины от асинхр. двигателя
ЖИДКОСТНЫЕ РЕОСТАТЫ
Охлаждение электролит а. Наиболее распространен ным в Европе аппаратом для регулирования асинхронного дви гателя крупной подъемной установки является жидкостный рео стат.
Различают жидкостные реостаты с кипящей водой и охлаж даемые. В первых электролитом служит чистая вода. При ра боте реостата поглощаемая им энергия быстро нагревает воду до кипения, и дальнейший приток тепла отводится в виде пара.
Убыль же воды пополняется регулятором уровня жидкости.
Эти реостаты не нашли практического применения в шахтном подъеме, очевидно, благодаря их громоздкости. Дело в том, что чистая вода — плохой проводник, и поэтому поверхность элек тродов в кипящем реостате должна быть весьма большой. При менять же в кипящих реостатах какой-либо раствор нельзя, так как при кипении он быстро дает осадок в виде ила, нарушаю щего нормальную работу реостата.
Вкрупных подъемных машинах с приводом от асинхронного
двигателя, как правило, применяются реостаты с искусственным
охлаждением.
Вэтих реостатах электролитом служит обычно раствор соды (5—10%). Энергия, поглощаемая реостатом, отводится охлаж
дающей водой, циркулирующей в специальных радиаторах, кото рые помещаются обычно в самом реостате. Нагрев электролита
допускается до 80—90°. Для отвода тепла необходим расход охлаждающей воды около 20—25 л на каждый киловатт-час по глощенной реостатом энергии.
Реостаты с перемещающимися электродами.
Изменение сопротивления реостата производится либо путем пе
ремещения электроводов, либо путем перемещения уровня жидкости.
На рис. 189 показан жидкостный реостат типа ВЖРФ-1-
В бак Б налит электролит, в который погружаются электроды. Электроды выполнены в виде трех секторов, насаженных на об щий вал реостата. При поворачивании вала секторы погружаются в электролит, и сопротивление реостата уменьшается. В крайнем положении рукоятки управления электроды полностью погру жены в электролит, и сопротивление реостата ничтожно. Практи чески ротор замкнут накоротко. В этом же реостате имеются спет
циальные контакты К для короткого замыкания ротора при пол ностью выведенном реостате, расположенные над уровнем элек тролита. Такой контакт не загрязняется осадками электролита и
обеспечивает надежное замыкание ротора накоротко.
Когда рукоятка управления поставлена в среднее положе ние, электроды лишь слегка погружены в раствор, и сопротивле-
Жидкостные реостаты |
313 |
ние реостата максимальное. Следует наблюдать за тем, чтобы полностью электроды никогда не обнажались, т. е. чтобы цепь ротора электродвигателя никогда не была разорвана. Это необ
ходимо для того, чтобы выключение статора асинхронного дви гателя происходило всегда при замкнутой цепи ротора, так как в противном случае возникает значительное перенапряжение, мо
Разрез ПО АР |
дсь рраилециЯ |
Разрез по № |
|
Рис. 189. Жидкостный реостат типа ВЖРФ-1
гущее привести к пробою изоляции статорной обмотки. Об этом мы уже говорили в главе VII.
Перенапряжение может быть ослаблено за счет удлинения процесса выключения подъемного двигателя. С этой целью иногда
в масляных реверсерах предусматривалось двухступенчатое вы ключение с промежуточным включением сопротивления в цепь
статора. В воздушных реверсерах процесс выключения, естествен но, удлиняется за счет вольтовой дуги, которая в воздухе гораздо устойчивее, чем в масле. Поэтому в воздушных реверсерах про
межуточное сопротивление не применяют.
Жидкостные реостаты |
315 |
столба жидкости между электродами и контрэлектродами. Каж дая фаза имеет свою вертикально расположенную камеру, в ко
торой электроды перемещаются поступательно.
Так как электроды никогда не вынимаются из раствора, то условия для их коррозии отсутствуют. Так как в передаче тока от электрода к жидкости всегда участвует вся поверхность элек-
Рис. 191. Схема реостата фирмы AEG
трода, то нет условий для местных перегревов и подгорания электродов не наблюдается.
Вэтом реостате ток подводится к неподвижным электродам,
подвижные же электроды соединены между собой накоротко,
образуя звезду.
Реостаты с перемещающимся уровнем жидко сти. Схема такого реостата показана на рис. 191.
Вэтой конструкции электроды 1 неподвижно закреплены во внутреннем резервуаре реостата. Электролит непрерывно по дается насосом из внешнего резервуара 2 во внутренний 3 через охладительную камеру 4. Уровень жидкости во внутреннем резервуаре 3 зависит от положения радиальной заслонки 5. По
