книги из ГПНТБ / Стабников В.Н. Антисептирование древесины на строительстве
.pdfВодные растворы кремнефтористого цинка достигают 35%-ной концен трации. Для усиленного поверхностного антисептирования применяются в виде 8%-ного раствора.
При контакте с известью теряет свои антисептические свойства. Водорастворимыми антисептиками более слабой токсичности являются:
медный купорос, хромпик, боромагниевый кристалл, железный купорос, хло ристый цинк, марганцово-кислый калий, поваренная соль, хлорная известь"тг зольный щелок.
Водорастворимые антисептики применяют в тех случаях, когда пропи
танная древесина в эксплуатационных условиях не подвергается непосред |
|
ственному воздействию влаги. Область применения водорастворимых анти |
|
септиков в строительстве может быть расширена при применении покрытий |
|
из водостойких пленок, |
образуемых кремний-органическими соединениями. |
По данным лаборатории |
Ленинградского Университета им. А. А. Жданова, |
расход |
1 а кремний-органического соединения |
создает |
водостойкую |
пленку |
на 1000 |
,и2 поверхности древесины. |
В. Я. |
Лившица |
(Ав |
Комбинированный антисептик |
торское свидетельство № 107035). Если во время реакции между кремнефто ристым натрием и кальцинированной содой в котел добавить фенолят нат рия, то выделяющийся углекислый газ будет взаимодействовать с фенолятом, образуя фенол и кальцинированную соду. Последняя легко вступает в реак цию с кремнефтористым натрием, образуя фтористый натрий:
Na2SiFe + Na3CO3 + 2CeH5ONa + Н2О = 6NaF -{- 2C6H5OH + CO2 + SiO2
В результате снижается расход кальцинированной |
соды и |
увеличи |
вается выход фтористого натрия. |
пасте с |
минераль |
Содержание органического антисептика — фенола —- в |
ным антисептиком — фтористым натрием — повышает токсичность и качество антисептика.
Антисептик К- Швальбе. Если необходимо консервировать де ревянные конструктивные элементы, из которых антисептик может вымы ваться текучей водой (например в банях) и где нежелательно применять каменноугольное креозотовое или антраценовое масло из-за их цвета или запаха, то, согласно предложению К. Швальбе, в этом случае можно с успе хом применять не только хром;ат меди или нафтенат меди, но и новый ан тисептик — фосфорнокислый кадмий, который вводится в древесину в ам миачном растворе.
Для этой цели в 100 ч. 4—5%-ного аммиака при комнатной температуре растворяют 1,6—2 ч. фосфорнокислого кадмия СсЦРОДг и в этот раствор погружают воздушно-сухой древесный материал. Его выдерживают в ванне 1—2 час., а затем вынимают и сушат.
Антисептики С. Н. Горшина и П. И. Рыкачева. В практике находят применение антисептические составы, разработанные в лаборатории ЦНИИМОД под руководством С. Н. Горшина и П. И. Рыкачева на основе органических химических соединений. Антисептик ГР-48 применяется для поверхностного антисептирования пиломатериалов, так как эффективен про тив складских грибов.
Антисептик Ф-5 применяется для легкого антисептирования поверхности строительных элементов.
Антисептик Ф-4 отличается тем, что не растворяется в воде. Поэтому он нашел применение в качестве добавки к олифе и масляным краскам. Ан тисептик Ф-5 хорошо зарекомендовал себя в масляной покраске легких пере городок, когда они служат в условиях переменного увлажнения.
Антисептик П-4 (пентахлорфенол)—растворим в маслах и органических растворителях.
Антисептик П-5 (пентахл'орфенолят)-— выпускается экспериментальным заводом ЦНИИМОД и может применяться для надежной капитальной про питки деревянных деталей на заданную глубину. Этот антисептик практи чески не вымывается.
69
Антисептик СКМ Ю. А. Богомолова. В 1949 г. Ю. А. Бого молов предложил новый антисептик СКМ (синтетическое креозотовое масло). Он состоит из трех частей:
1)масляной основы в виде какого-либо минерального, нефтяного масла или смеси его с керосином, скипидаром или другими летучими растворите лями;
2)смолы или дегтя от теплового разложения твердого топлива, или род ственной таким смолам по химическому составу сырой черной карболки, или
смеси ее с указанными смолами; 3) нафталина в виде неочищенного продукта или же в виде чистого
белого, чешуйчатого.
В зависимости от имеющихся материалов раствор получают (при обяза тельном перемешивании) либо с небольшим подогреванием, либо без него.
При испытаниях, проведенных во многих институтах и опытных станциях, а также на объектах, применение антисептика СКМ оказалось эффективным и заслуживающим массового применения.
От действия антисептика СКМ жуки-точильщики быстро погибают.
в) Маслянистые антисептики
Маслянистые антисептики используются для защиты деревянных кон струкций, подверженных постоянному или периодическому вымывающему действию грунтовой, атмосферной или производственной влаги. Применяют их также для обработки тех конструкций, которые расположены в местах, изолированных от жилых и т. п. помещений (поскольку маслянистые анти септики имеют неприятный запах), а также частях помещений, находящихся вдали от отопительных приборов и электропроводки (маслянистые антисеп тики и растворители обладают горючестью). При поверхностных обмазках эти антисептики слабо проникают в древесину. Поэтому их наиболее целесо образно применять в горяче-холодных ваннах или под давлением в пропи точных цилиндрах.
Каменноугольное креозотовое масло является наилучшим антисептиком. Эта темно-коричневая жидкость с сильным едким запахом яв ляется продуктом перегонки каменноугольной смолы при температуре 200— 400°. Предельная доза—1,6, коэффициент токсичности — 0,4, удельный вес
1,03—1,10.
Данный антисептик, обладающий значительной токсичностью, приме няется в гражданском и промышленном строительстве в чистом виде и в смеси с зеленым или бурым маслом, а также мазутом. В настоящее время заменяется антраценовым маслом.
Антраценовое масло представляет собой темно-коричневую жидкость с резким запахом. Предельная его доза—1,3, коэффициент ток сичности— 0,5, удельный вес—1,15. По своей токсичности этот антисептик мало отличается от каменноугольного креозотового масла. Являясь его основ ной частью, он обладает теми же свойствами и применяется в тех же усло виях.
Карболинеум — хлорированная смесь каменноугольного креозото вого (или антраценового) масла и древесного креозота. Его можно приме нять для антисептирования древесины в закрытых конструкциях жилых по мещений, как не имеющего резкого запаха.
Сланцевое пропиточное масло |
получается на |
сланцеперера |
||
батывающих комбинатах |
и применяется |
для |
антисептирования древесины. |
|
По своей токсичности |
приближается |
к каменноугольному |
креозотовому |
|
маслу. |
|
продуктом перегонки |
торфа. Ток |
|
Креозот торфяной является |
сичность его в два раза меньше, чем каменноугольных масел. Поэтому он применяется без разбавителей.
Креозот древесный (древесное фенольное масло) является фрак цией отгона продуктов газификации древесины при температуре 200—250°.
70
Токсичность его в два раза меньше, чем каменноугольных масел. Приме няется без разбавителей.
К органическим маслянистым антисептикам относятся также: нафтенат меди, хлорированный нафталин, смола хвойных пород и др.
Фенолят кальция. А. Н. Богданов разработал препарат — фено лят кальция, который получается при обработке фенольных фракций слан цевой смолы известковым молоком (на 2 ч. сланцевого масла 3 ч. извести). По токсичности фенолят кальция приближается к фтористому натрию, но труднее выщелачивается из пропитанной древесины. После высыхания фено лят кальция частично переходит в нерастворимую форму. При этом токсич ность его не снижается. Кроме того, фенолят кальция при повышенной кон центрации, примерно 12%, уже обладает огнезащитными свойствами. Опыт ная пропитка на шпалопропиточном заводе показала, что раствор фенолята кальция проникает в древесину не хуже хлористого цинка и равномерно рас пределяется. Раствор этого антисептика устойчив.
Подсмольная вода смолокуренных заводов, согласно наблюде ниям Института лесохозяйственных проблем Академии наук Латвийской ССР, обладает достаточными антисептическими свойствами. Для консерви рования гонта, кровельной дранки и других подобных материалов ее приме няют без всякой предварительной обработки. Для уменьшения корродирую щего влияния на железо подсмольную воду необходимо предварительно ней трализовать аммиачной водой или железной стружкой.
Растворители и разбавители маслянистых анти
септиков. К ним относится зеленое масло — жидкость |
буро-зеленого |
цвета, — получаемое при обработке продуктов пиролиза нефти |
на нефтегазо |
вых заводах. Оно лучше проникает в древесину, чем каменноугольное креозо товое масло, и обладает менее резким запахом. Удельный вес — менее 1,0; коэффициент токсичности — 0,12—0,15.
Зеленое масло, топливо нефтяное и сольвентнафта применяются в каче стве растворителей (разбавителей) каменноугольного масла в соотношении 1 : 1, а также нефтебитумов при изготовлении паст и холодных гидроизоля ционных покрытий.
Некоторые антисептики, применяемые за рубежом. В Германии применяются комбинированные диффузионные антисептики: ос молит, осмолит V, осмолит-арсен, таналит и базилит.
М. М. Кальнин установил, что эти антисептики содержат вещества типа глютина, которые при нанесении пастообразной массы на древесину вначале служат связующим, а потом под действием хромовой соли и солнечного света образуют водонерастворимый слой, защищая древесину от выщелачива ния проникших в нее антисептических веществ.
Исследованием было установлено, что эти комбинированные антисептики, содержащие" арсенат натрия и бихромат натрия, во много раз прочнее фикси руются в клеточных стенках древесины, чем фтористый натрий.
М. М. Кальнин изготовил аналог вышеупомянутых антисептиков — «Дипон». Полевые испытания этих антисептиков, проведенные в Латвии, по казали их значительное преимущество по сравнению с фтористым натрием.
В ряде стран применяются комбинированные антисептики, предназначен ные для защиты от гниения и насекомых: хлор-хром-цинк, медь-хлор-хром- цинк, селькур (Англия), триолит, болиден (Швеция), аску (Индия), хемонит <США) и др. Из антисептиков на органической основе за рубежом приме няются пентахлорфенол, нафтенат меди и др.
Многие из этих антисептиков синтезированы ЦНИИМОД (г. Химки, Московской обл.) и проходят, испытания. Предварительные результаты этих испытаний положительные. Широкого производственного значения и распро странения в наших условиях эти антисептики, кроме пентахлорфенола и его производных, пока не имеют.
![](/html/65386/283/html_vVd_ngKC8s.rsXa/htmlconvd-nzBT7274x1.jpg)
![](/html/65386/283/html_vVd_ngKC8s.rsXa/htmlconvd-nzBT7275x1.jpg)
Предохранительный клапан опрыскивателя устроен таким образом, что стержень клапана, сжимающий пружину, а через нее и шаровой клапан, при
помощи |
рычажка |
и защипа может быть закреплен в рабочем положении. |
В этом |
случае он |
создает давление в нагнетательной сети насоса. При хо |
лостом ходе он не давит на пружину клапана. От корпуса предохранитель ного клапана к баку идет сливная труба. Для предохранения клапанов на соса и удочек от засорения имеется три сетчатых латунных фильтра: в гор ловине бака, на конце заборного шланга в баке и в распределителе.
Техническая характеристика опрыскивателя „Пионер"
Емкость резервуара ........ |
400 л |
|
Тип насоса................................................... |
плунжерный двой |
|
Число |
оборотов насоса |
ного действия |
128—140 об/мин |
||
Производительность насоса ................... |
28 л/мин |
|
Рабочее давление ..................................... |
20—25 атм |
|
Число |
брандспойтов ............................... |
2 шт. |
Диаметр выходного отверстия удочки рас
пылителя ...................................
Двигатель (мощность)............................
Напряжение................................................
Число оборотов . .....................................
Производительность..................................
Обслуживают опрыскиватель три человека.
1,52; 2,5 мм
3 кет
220/380 в '
1 000 об/мин
7 500-10 000 л2
в смену

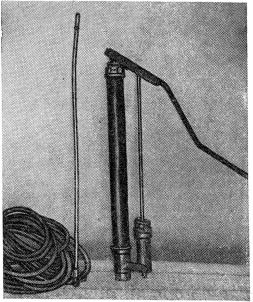

Рис. 25. Общий вид опрыскивателя «Помон»
Опрыскиватель «Помон». Опрыскиватель «Помон» (рис. 25) представляет собой одноцилиндровый плунжерный насос, помещаемый в бои-
73
![](/html/65386/283/html_vVd_ngKC8s.rsXa/htmlconvd-nzBT7276x1.jpg)
ку. Он состоит из цилиндра, плунжера, всасывающего и нагнетательного кла панов. Насос приводится в движение поднятием и опусканием рычага. Шток плунжерного насоса шарнирно связан с рычагом, один конец которого соеди нен с крышкой трубы. Перестановкой штока в отверстия на рычаге регули руется ход плунжера, а следовательно, и производительность насоса. Если конец штока укрепить в дальнем от крышки отверстии рычага, то подача жидкости будет большей.
Посредине трубы шарнирно укреплена лопасть мешалки, которая при водится в движение от штока. Насос закрепляется на бочке посредством хомута, болтов и подпятника, имеющегося на дне.
Опрыскиватель при работе с одним шлангом дает давление до 10 атм. Брандспойт состоит из гибкого резинового шланга и корпуса бранд спойта с краном. В середине корпуса смонтирована фильтрующая латунная сетка. Двойное распылительное устройство сделано из латуни или пласт
массы.

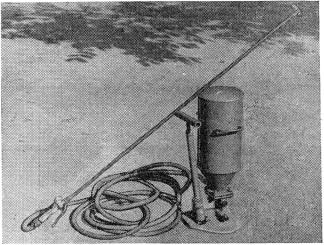

Рис. 26. Общий вид ручного краскопульта 0-11
При обработке чердачного помещения (стропильной системы, обрешетки кровли) 4 или 5-этажного здания «Помон» может успешно подавать со ставы, будучи установлен на земле.
В работе опрыскивателя «Помон» встречаются неисправности. Предпо ложим, что насос прекратил подачу жидкости. Это значит, что ослабла саль никовая набивка, засорились клапаны коробки. В этом случае необходимо подтянуть гайки сальника накидным ключом, разобрать клапанный механизм и промыть клапан. Если прекратится подача жидкости через распылительное устройство, необходимо разобрать корпус брандспойта с краном и промыть водой сетку фильтра. При обнаружении плохого распыления рекомендуется разобрать распылительное устройство и промыть водой детали.
Ручной краскопульт 0-11. Используется для нанесения анти септических и огнезащитных составов на деревянные конструктивные эле
менты |
(рис. 26, 27). |
|
Техническая характеристика краскопульта следующая: емкость резер |
||
вуара— 13,5 л, рабочее давление — до 8 атм, |
подача воздуха — ручным на |
|
сосом, |
подача раствора—давлением сжатого |
воздуха, вес краскопульта — |
12,8 кг, |
вес удочки—1,6 кг, длина шланга напорного — 4 м, длина шланга |
74
всасывающего — 1,6, длина удочки—1,47 м, производительность— 1 500 м2 в смену.
Краскопульт состоит из основания с вмонтированными в нем шарико выми всасывающим, нагнетательным и предохранительным клапанами, резер вуара и насоса, укрепленных на основании, напорного шланга с удочкой и приемного шланга с заборной сеткой.
Всасывание раствора производится по шлангу, присоединенному к осно ванию и имеющему на противоположном конце воронку с защитной сеткой (400 отверстий на 1 см2), опущенную перед всасыванием в ведро с составом. Сетка на воронке обеспечивает чистоту состава, поступающего в резервуар. Из резервуара состав подается через кран в напорный шланг. К напорному шлангу крепится удочка с перекрывателем и распылительной головкой (фор сункой). Перекрыватель служит для прекращения подачи состава в фор сунку во время перерывов в работе.
Рис. 27. Схема устройства краскопульта:
/—-резервуар; 2—насос; 3—перекрыватель; 4—нагнетательный кла
пан; 5—всасывающий |
клапан; 6—предохранительный клапан; |
7—кран; 8—напорный |
шланг; S—всасывающий шланг; 10—воронка |
с фильтром; //—удочка; 12—форсунка |
Перед началом работы краскопульт тщательно осматривается и прове ряется. Для смены манжет в нижней части штока отвинчивают гайку с контргайкой, износившийся манжет снимают и ставят новый, смазав его мас лом. Затем поршень гайками снова крепят к штоку.
При вкладывании штока в насос следят за тем, чтобы края манжет не подвернулись, так как в этом случае насос не будет работать нормально.
Для наполнения краскопульта закрывают входной кран цилиндра, на качивая в него насосом около 1 л жидкости. Затем вытащив питательный рукав из раствора, накачивают в него воздух.
При достижении требуемого давления (1—2 атм) рабочие опускают конец питательного рукава с сетчатым фильтром в сосуд с жидкостью и на чинают накачивать состав, пока давление не дойдет до 7—8 атм. Открыв спускной кран, а также клапан удочки, направляют жидкость в форсунку, откуда она вылетает мелко раздробленной конусообразной струей.
75
При работе наконечник распылителя должен находиться на расстоянии 0,75—1 м от антисептируемой поверхности. Давление в резервуаре должно быть не менее чем 7—8 атм. Только в этом случае на поверхности может лечь нормально распыленная струя.
В процессе работы необходимо следить за тем, чтобы антисептический состав процеживался через металлическую сетку с 400 отверстиями на 1 см2, за исправностью и чистотой фильтра воронки.
По окончании работы воронку вынимают из ведра с пастой, отвинчи вают форсунку и опускают в ведро остаток пасты из резервуара и шлангов. После этого краскопульт промывают, для чего воронку опускают в ведро с чистой водой, которая насосом нагнетается в резервуар и пропускается по шлангам.
Таблица I
Наиболее часто встречающиеся неисправности и меры их устранения
Неисправность |
Причины и способ устранения |
Паста всасывается насосом, но не подается в резервуар (паста бур лит в ведре)
При нагнетании пасты в резервуар шток насоса выталкивается вверх
Шток насоса при всасывании с боль шим усилием идет вверх, в ци линдре происходит разрежение воздуха. Паста не всасывается
Паста при нагнетании переливается через цилиндр насоса
При всасывании насос не забирает пасту
Форсунка дает струю крупного рас пыла
Предохранительный клапан не рабо тает
Клапан удочки дает резкую отсечку струи, раствор вытекает из фор сунки
Из-под клапана перекрывателя со чится паста
Из форсунки не идет паста
Засорился всасывающий клапан. Требуется его прочистить
Засорился нагнетательный клапан. Необходимо его прочистить
Засорилась сетка фильтра воронки или не работает всасывающий
клапан (плотно |
сидит в |
гнезде). |
||
В обоих случаях надо прочистить |
||||
клапан |
|
|
|
|
Износилась |
или |
пересохла |
нижняя |
|
манжета поршня насоса. Необхо |
||||
димо сменить |
ее |
или размягчить |
||
в масле |
|
|
|
|
Износилась |
или |
пересохла |
верхняя |
|
манжета. Следует сменить ее или |
||||
размягчить в |
масле |
|
Отверстие в наконечнике распыли теля разработалось; сменить нако нечник
Засорились клапан и пружина или неправильно отрегулирована пру жина. Очистить и отрегулировать пружину по манометру
Ослабить слишком сильно затянутый сальник штока клапана и заменить ослабшую пружину клапана. Сме нить сработавшуюся прокладку клапана
Ослаб сальник штока шлапана. На до подтянуть его или сменить
Засорился наконечник распылителя удочки. Следует прочистить его
76
Опрыскиватель |
ОС. Техническая характеристика опрыскивателя |
||||
ОС (рис. 28) следующая: емкость бака—14 л, |
рабочее давление (максималь |
||||
ное)—4 атм по манометру, |
подача пасты — давлением сжатого воздуха, по |
||||
дача воздуха — насосом с |
ножной педалью, внутренний диаметр цилиндра |
||||
насоса—48 мм, |
ход поршня насоса — 96 |
мм, |
длина брандспойта с рукоят |
||
кой— 1380 мм, |
вес брандспойта — 0,75 кг, |
длина резинового |
шланга, соеди |
||
няющего бак с |
брандспойтом, — 2 000 мм. |
|
длина — 590 |
мм, ширина — |
|
Габаритные |
размеры |
(без брандспойта): |
250 мм, высота — 490 мм.
Рис. 28. Схема устройства садового опрыскивателя ОС:
/—бак; 2—ручка опрыскивателя; 3—крышка; 4—предохранительный клапан; 5—гор
ловина; 6—трубка; 7—штуцер; 8—рама; У—ось |
ножной педали; 10—ось |
штока; |
|
11—педаль; 12—козырек; 13—буфер; 14—пружина; |
15—шток; 16—отверстие; 17—крыш |
||
ка цилиндра; 18—манжета; 19—клапан; 20—гайка; |
21—цилиндр; 22—23—дно цилинд |
||
ра и ниппель; 24—шланг; 25—штуцер |
|
|
|
Общий вес садового опрыскивателя (без |
заправки) составляет |
10,3 кг. |
|
В комплект опрыскивателя типа ОС входят: опрыскиватель, |
состоящий |
||
из бака, рамы, насоса с ножной педалью, брандспойта с краном и |
фильтром |
и резиновых шлангов, соединяющих бак с насосом и брандспойтом; сменный колпачок распылителя; стальной шарик нагнетательного клапана.
Наливная горловина бака закрывается крышкой, в которую сверху ввернут предохранительный клапан, состоящий из корпуса, запорного ша рика, пружины и регулировочного винта.
Предохранительный клапан регулируется заводом на давление 4—4,5 атм. При большом давлении в баке сила давления воздуха преодолевает силу сжатия пружины, приподнимает шарик и воздух из бака выходит наружу через боковые отверстия в шестигранной части корпуса клапана. В нижней части бака приварен штуцер для присоединения резинового шланга к бранд-
77
![](/html/65386/283/html_vVd_ngKC8s.rsXa/htmlconvd-nzBT7280x1.jpg)
спойту. Бак крепится к раме тремя винтами с гайками. Для этого в его нижнем днище имеются лапки.
на |
Рабочий ход поршня вниз (нагнетание) производится нажатием ноги |
|
педаль, обратный ход (всасывание) — пружиной, отталкивающей |
педаль |
|
в |
исходное положение. |
|
|
Ножная педаль сделана в виде рамки. На противоположном ее |
конце |
имеется резиновый буфер для смягчения ударов о цилиндр насоса и козырек,
предохраняющий штуцер шланга от поломки

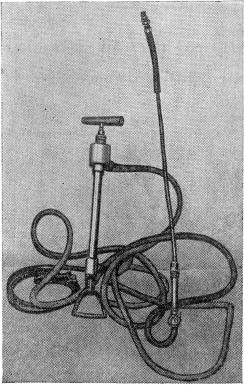

Рис. 29. Общий вид шлангового гидро пульта
пана следует убедиться, что он не прилип и нуть крышку наливной горловины до отказа
носком сапога.
К баку резиновым шлан гом длиной 2 м присоединен брандспойт. Он состоит из запорного с конусной проб кой крана, рукоятки, внутри которой имеется сетчатый фильтр, и трубки с наконеч ником на отогнутом конце. На наконечник навинчен колпачок распылителя. Внут ри распылителя находится сердечник, имеющий спи ральную нарезку.
Опрыскиватели постав ляются заводом с двумя колпачками, диаметр выход ного отверстия которых со ставляет 1,25 и 1,5 мм.
Под давлением нагне таемого насосом воздуха рабочий раствор пасты из бака по резиновому шлан гу поступает в брандспойт, после чего выталкивается наружу через отверстие в колпачке.
В спиральных клапанах сердечника паста приобре тает вращательное движение и под действием центробеж
ной |
силы выходит |
наружу |
|
в распыленном |
состоянии в |
||
виде |
широкого |
и |
длинного |
конуса. Перед началом ра боты следует отвинтить крышку наливной горловины и залить в бак через сет чатый фильтр жидкость. Легким нажатием спичкой с внутренней стороны на ша рик предохранительного кла
не примерз к корпусу. Завер и рукой плотно затянуть ее.
При заполненном баке достаточно несколько движений насоса, чтобы полу чить качественное распыление жидкости. В дальнейшем по мере расходова ния жидкости необходимо периодически подкачивать воздух в бак. Нагне тание воздуха не следует производить выше давления 4—4,5 атм и установ ленного на заводе регулировкой предохранительного клапана.
Шланговый гидропульт. Его общий вид показан на рис. 29, а схема устройства на рис. 30.
Гидропульт состоит из штока с поршнем для нагнетания жидкости, воз душной камеры для создания плавности выхода струи, двух клапанов, один
78
