каждого цикла по 4 часа. Емкость цилиндра обеспечивает за­ грузку 2,5 древесины одновременно.

Возможно использование заводских установок для двойных

•пропиток, при которых древесина сначала пропитывается водо-

Рис. 15. Пропиточная установка для пропитки древесины водорастворимым антисептиком по способу полного поглощения:

/—сосуд для приготовления антисептического раствора; 2—пропиточный котел; 3—сбор­ ник раствора на 10 ма; 4—мерник 1,5 м3; 5—манометр; 6—вакуумметр; 7—аккумулятор сжатого воздуха; 8—мотор; 9—вакуум-насос; 10—сборник конденсата

растворимым антисептиком, а затем маслянистым. В этом слу­ чае оборудование несколько усложняется. Требуется установка второго маневрового цилиндра и дополнительная укладка тру­

бопроводов.

Двойные пропитки целесообразны для труднопропитываемых и сырых лесоматериалов, так как водорастворимые аити-

29

септики легче проникают 'В такую древесину, чем маслянистые.

При двойной пропитке в глубокие слои древесины вводятся рас­ творы антисептических солей, а снаружи образуется защитный

слой маслянистого антисептика, являющегося -в то же время и гидроизолятором. Для увеличения глубины пропитки трудно-

пропитываемых пород применяют предварительные наколы дре­ весины при помощи молотков с шипами или специальных ма­

шин, снабженных валами, на поверхности которых укрепляются

сменные плоские шипы. Обрабатываемый элемент пропускается между этими валами.

Пропитка древесины теми или другими антисептиками от­

ражается на ее физико-механических свойствах. Это необхо­ димо учитывать при выборе антисептика и метода обработки.

Пропитанная деревянная деталь после ее консервирования мо­ жет оказаться ослабленной или, наоборот, стать более прочной,

чем была до обработки.

Пропитка меняет цвет, объемный вес, сопротивление на­

грузкам, теплопроводность древесины, может изменить ее тех­ нологические качества (способность обрабатываться на стан­ ках, склеиваться, окрашиваться и т. п.). К сожалению, на эту сторону антисептирования до сего времени обращалось недо­

статочное внимание.

Наибольшее влияние на свойства древесины способна ока­ зать ее глубокая пропитка в горяче-холодных, в высокотемпера­ турных ваннах и в пропиточных котлах. Лабораторные опыты показывают, что антисептики, проникающие с водой в древе­ сину, имеют двоякое влияние на ее прочность. Увлажняя ее,

они ослабляют древесину, однако это ослабление временное, и потерянная прочность пропитанной детали практически вос­ станавливается после ее высыхания. Кроме того, некоторые водорастворимые антисептики действуют на древесину хими­ чески, разрушая стенки несущих клеток. Например, широко при­

менявшийся ранее в качестве антисептика хлористый цинк спо­

концентрации 3—3,5% практически мало влияют на прочность древесины, хотя отдельные исследователи получали снижение сопротивления окалыванию у пропитанной этими растворами древесины до 15%.

Технологические свойства древесины, пропитанной водорас­ творимыми антисептиками, практически не изменяются.

Пропитка антраценовым маслом увеличивает прочность дре­

весины на все виды сопротивления, кроме сопротивления при скалывании, растяжении или ударном изгибе. Упрочнение про­ питанной маслом древесины бывает тем больше, чем полнее ее

пропитка, т. е. чем больше полости древесины заполнены мас­ лом.

30

В лабораторных условиях, проведенных в 1950—1951 гг.,

нами наблюдалось увеличение орочности древесины, 'пропитан­ ной антраценовым маслом, до 25—30% и более по сравнению, с прочностью той же древесины до пропитки (при одинаковой влажности) (рис. 16). Показанная посредине чертежа пунктир­

ная линия приближенно выражает связь между привесом про­

питанной древесины ( х%) и увеличением ее прочности на сжа­ тие вдоль волокон (у%) в общем виде. Вместе с тем пропитан­ ная маслом древесина становится тяжелее. Пропитка умень­ шает ее водопоглощение и сильно замедляет увлажнение, вызы­

ваемое гигроскопичностью. Технологические свойства пропитан­ ной маслом древесины изменяются сравнительно незначительно. Пропитанная древесина хорошо обрабатывается на станках, может быть склеена фенолформальдегидным клеем КБ-3, если

поверхности пропитанной древесины, подлежащие склеиванию,, предварительно очищены от избытка масла. Как показали наши лабораторные опыты, проведенные в 1951—1952 гг., древесина, склеенная казеиновым и фенолформальдегидным клеем КБ-3, ■может быть пропитана как в пропиточных котлах, так и в вы­ сокотемпературных горяче-холодных ваннах при незначитель­ ной потере прочности по швам. Это дает возможность расши­ рить область применения антраценового масла как антисептика

в гражданском и промышленном строительстве. В то же время это расширяет область применения клееных конструкций.

Удачные попытки склеивания древесины, пропитанной мас­ лянистыми антисептиками, были проведены также в ЦНИЛХИ,

31

Глава II

ОРГАНИЗАЦИЯ И ПРОИЗВОДСТВО АНТИСЕПТИРОВАНИЯ НА СТРОИТЕЛЬНОЙ

ПЛОЩАДКЕ

1.Организационные мероприятия

Внастоящее время антисептирование на строительных пло­ щадках производится специализированным трестом Союзантисептик или хозяйственным способом.

Трест Союзантисептик имеет производственные конторы и хозрасчетные участки.

Производя на подрядных началах антисептические и огне­ защитные работы, трест в то же время помогает строительным организациям в разрешении ряда технических вопросов, свя­

занных с конструктивно-строительной профилактикой, следит за соблюдением противогнилостных мероприятий и, кроме того, по заказам организаций производит обследование зданий и со­ оружений с целью определения степени поражения их дерево­ разрушающими трибами и выработки необходимых мероприя­ тий по противогнилостной защите зданий. Располагая сетью лабораторий, трест осуществляет контроль за качеством анти-

септировання, и в Центральной московской лаборатории ведет научно-исследовательскую работу.

Конторы треста Союзантисептик обеспечены антисептиче­

скими пастами, химикатами, механизмами, квалифицирован­

ными производителями работ и рабочими.

Перед началом работ на площадке, проводимых подрядным

а также их стоимость. Объем работ определяется в квадрат­ ных метрах развернутой поверхности древесины, подлежащей антисептической обработке.

К. договору прилагаются ведомость и особые условия. В ве­ домости приводится описок строительных объектов, их адреса,

указывается площадь (развернутой поверхности деревянных кон­

структивных элементов, подлежащих антисептической обработ­ ке, марки применяемых паст и стоимость .работы. Основанием для определения вида и объемов договорных работ и их стои­ мости служит «акт предварительного осмотра» здания. Этот документ составляется техническими работниками подрядчика (организацией, производящей антисептирование) при участии представителя заказчика (строительной организации) 'после ознакомления с проектом и на основании натурного обследова­ ния объекта, подлежащего антисептированию. В этом акте ука­ зывается назначение и тип объекта, адрес объекта, краткая характеристика конструкций: фундамента, цоколя и др. В акте указывается также дата начала .постройки, способ вентиляции подполья, вид отопления, материал пола и перегородок, .между­

этажных перекрытий, стен, чердачных перекрытий и кровли. В акте фиксируется состояние постройки в момент начала

работ подрядчиком, замеченные отступления от проекта, каче­ ство и влажность лесоматериалов, находящихся на площадке, и

условия их хранения, качество и влажность древесины в отдель­ ных конструкциях, дефекты и причины, препятствующие произ­ водству работ по антисептированию, если таковые имеются. В нем перечисляются предложения по устранению этих дефек­ тов и рекомендуемые профилактические мероприятия.

Акт является документом, фиксирующим фактическое со­ стояние объекта. Недопустимо, когда о необходимости прове­

дения антисептической обработки деревянных элементов зданий вспоминают после того, как основные деревянные конструк­ ции-балки и перекрытия — уже сделаны и полы настланы. В таких случаях антисептирование оставшихся конструкций не может обеспечить долговечности здания в целом. В случае об­

следования деревянных конструкций старых зданий, подлежа­ щих ремонту, акт должен быть составлен особенно тщательно. Все деревянные конструкции нужно вскрыть и определить их состояние путем осмотра. Древесина, подозрительная по гние­ нию, должна быть исследована в лаборатории. В отдельнысх случаях надо проверить механическую прочность древесины, поврежденной гниением. Предварительное суждение о проч­ ности такой древесины можно получить после сравнения ее

объемного веса из пораженного и здорового участка элемента.

Приблизительно можно считать, что падению объемного веса загнившей древесины (в абсолютно сухом состоянии) на 1 % со­ ответствует падение прочности на 5—6%.

После составления акта определяется стоимость работ по антисептированию и сопоставляется со сметной суммой, пред­

назначенной для этой цели. В 'случае существенного расхожде­ ния в стоимости и способах антисептирования, предусмотрен­ ных при составлении строительной сметы и актом, в смету

должны быть .внесены соответствующие изменения.

34

Договор на проведение работ по антисептированию может

быть согласован и подписан только после уточнения и согласо­

вания заранее объема работ, способов и стоимости антисепти­ рования.

На основании акта предварительного осмотра, (руковод­ ствуясь сметой на строительство объекта, прораб подрядчика составляет календарный план антисептической (-химической) зашиты древесины. С этим планом, подписанным представите­ лем заказчика, знакомят бригадира деревопропитчиков. В со­ ответствии с планом подрядчик доставляет на строительную площадку химикаты.

Организация работ по антисептированию зависит от харак­ тера здания и материалов; из которых выполняются основные конструкции.

Рис. 17. Схематический план типовой пропиточной площадки

Перед началом и в период работ заказчик (строительная организация) должен подготовить деревянные части конструк­

ций и лесоматериалы, подлежащие антисептированию, очистить их от грязи, коры, луба, а в зимнее время от снега и наледи. Заказчик должен предоставить площадку для производства ан­ тисептических работ и специальные помещения для хранения химикатов, механизмов подрядчика и помочь создать условия безопасности для 'бригад при проведении работ по антисепти­ рованию.

Площадка для антисептирования, в зависимости от приме­ няемых антисептиков и способов антисептирования, должна быть обеспечена:

а) отдельной кладовой для хранения антисептиков, паст,

механизмов, инвентаря и др., а также навесом для дозировки антисептиков, воды и производства других подготовительных работ (рис. 17);

ления составов и производства антисептирования (весы, мерки

и т. п.);

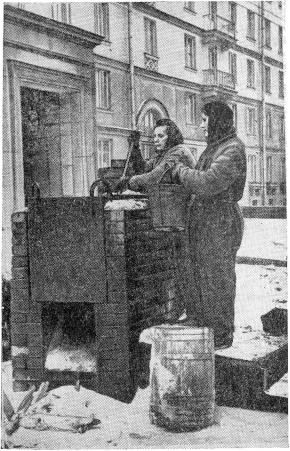

Рис. 18. Приготовление в котле битумной пасты

д) местом для хранения спецодежды, 'раздевалкой и душем; е) противопожарными инструментами, огнетушителями и

запасом песка.

Подрядчик несет ответственность за выполнение взятых на себя работ по договору в полном соответствии с техническими условиями.

36

Заказчик осуществляет надзор за выполняемыми подрядчи­ ком работами в соответствии с планом химической защиты.

Ответственность за своевременный и правильный инструк­ таж рабочих по технике безопасности при производстве анти­ септических работ несет подрядчик. О проведении инструктажа составляется акт производителем работ подрядчика с участием

представителя строительства.

В промессе производства антисептических работ прораб под­ рядчика отбирает на объекте и отправляет в лабораторию об­ разцы антисептированной древесины для определения качества и количественного содержания антисептиков (фтористого нат­ рия или др.) на 1 м2 обработанной поверхности древесины, об­ разцы рабочих паст для анализа, а также в случае надобности образцы древесины для определения степени ее зараженности дереворазрушающими грибами (рис. 19, 20).

нения .в работе (разбавление паст, изменение расхода антисеп­ тика на 1 м2 обрабатываемой поверхности древесины и др.).

По окончании антисептических работ на объекте оформ­ ляется заключительный акт. Он предназначается для представ­ ления в Комиссию Государственного архитектурно-строитель­ ного '.контроля при сдаче дома. Представитель этого .контроля обязан проверить соответствие представляемой документации фактическому произведенному объему работ по антисептирова­ цию, а также насколько выполненные работы соответствуют требованиям, Инструкции И-119-56. Для этого он должен перио­ дически контролировать производство антисептических работ

впроцессе строительства дома.

Взаключительном акте сдачи работ по антисептированию обычно указывается, какие деревянные конструктивные эле­

менты имеются и каким способом обрабатывались, в каких частя1х здания не произведено антисептирования и по какой при­ чине, качество и влажность лесоматериалов, употребленных в

37

дело, вид и влажность примененных термоизоляционных мате­

риалов (засыпных и плитных), какие антисептированные по­ верхности подвергались капельно-жидкому увлажнению.

В акте указываются результаты контрольных лабораторных анализов по качеству антисептирования, влажности деревянных элементов и засыпок, а также конструктивные и производствен­ ные дефекты, которые необходимо устранить, поскольку они могут нарушить нормальные условия работы отдельных дере­ вянных конструкций при эксплуатации здания. В заключитель­ ном акте следует указать также участки конструкций, назна­ ченные для систематического наблюдения в порядке эксплуата­ ционно-технического надзора.

При производстве антисептических работ хозяйственным способом также должны выполняться все указанные выше ор­ ганизационные мероприятия и общестроительные правила. За­ благовременно должны быть выявлены объемы работ, установ­

лены сроки их выполнения, заготовлены необходимые хими­

каты и заранее подготовлены рабочие и техперсонал, способные грамотно проводить все антисептические мероприятия на пло­

щадке.

Особенностью производства антисептических работ хозяйст­ венным способом является не всегда достаточно квалифициро­

ванное руководство ими со стороны технического персонала. Поэтому очень важно до того, как приступить к антисептиче­ ским работам, заручиться периодическими консультациями ка­ кой-либо лаборатории, занимающейся вопросами защиты дре­

весины. Если нет такой лаборатории, ее нужно создать в си­

стеме строительной организации. Лаборатория должна 'контро­ лировать качество антисептиков, выполнение норм и правил антисептирования. Работники лаборатории обязаны вести пе­

риодическое наблюдение за производством работ и участвовать в составлении необходимых актов.

2. Производство работ. Способы антисептирования древесины на строительной площадке

Диффузионный сп осо б. При производстве работ на строительной площадке могут быть применены различные спо­ собы обработки, однако чаще всего пользуются диффузионным способом антисептирования древесины пастами или сухим ан­ тисептиком. К нему обычно прибегают в тех случаях, когда нужно подвергнуть антисептической обработке: а) конструкции и детали, сделанные из сырой древесины с начальной влаж­ ностью от 40% и выше; б) элементы, увлажнение которых не­ избежно в период эксплуатации (закапываемые в землю стол­ бы и стулья, концы деревянных балок, заделываемых в 'кладку); в) открытые сооружения (деревянные мосты, эстакады, столбы линий связи, опоры линий электропередачи, шпалы).
