В е р х н я я о п о р а (рис. 20) состоит из латунного корпуса 1 и завальцованных в него стальных дисков 2 и 3; в диск 3 вставлен бронзовый подшипник 4. Сверху в корпус

ется опасным из-за возможности прилипания керна к диску 2 и отхода корундового подпятника нижней опоры от ша­ рика, что приведет к потере фиксированного положения подвижной системы. Нормально сборка должна быть вы­ полнена так, чтобы, когда керн упрется в диск 2, между разгрузочным диском подвижной системы и диском 3 опоры оставался зазор 0,2 мм и подвижная система не прилипала к верхней опоре (т. е. падала вниз).

На некоторых счетчиках типа ДбООм с целью снижения трения в верхней опоре вместо бронзовых подшипников бы-

40

Во всех остальных соседних активных сторонах катушек

42

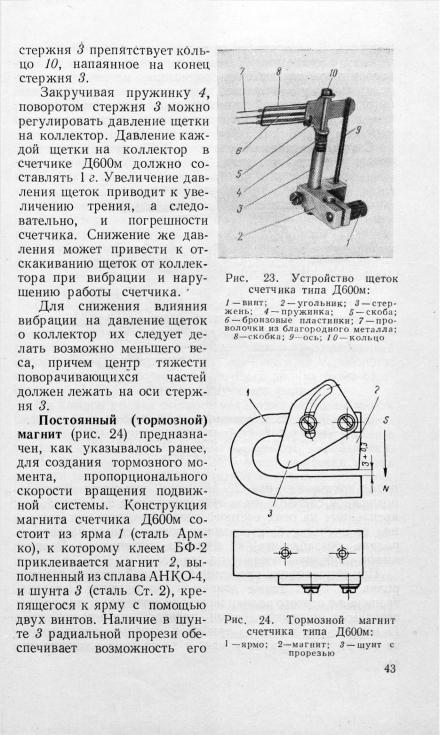

поворота. В зависимости от положения магнитного шунта через него замыкается большая или меньшая часть магнит­ ного потока, создаваемого тормозным магнитом, и, сле­ довательно, увеличивается или уменьшается магнитный поток, пересекающий тормозной диск подвижной системы, чем и обеспечивается регулировка величины тормозного момента.

Счетный механизм. В счетчике ДбООм применен счетный механизм роликового типа. Схема устройства такого меха-

Рис. 25. Роликовый счетный механизм:

1 2^ — второй ролик

низма показана на рис. 25. Червяк 1, укрепленный на оси подвижной системы, через зубчатые колеса 2, 3, 4 и 5, за­ крепленные на осях счетного механизма, передает движе­ ние на зубчатку 6, неподвижно закрепленную на первом ролике (барабанчике) 12 счетного механизма. Ролики имеют свободную посадку на оси 7.

При непрерывном вращении подвижной системы первый ролик 12 будет также двигаться непрерывно. Передача вращения с первого ролика на второй осуществляется двумя цевочными (цилиндрическими пальцеобразными) зубьями 11 первого ролика через трибку 8, свободно посаженную на ось 9. Зубья трибки входят в зацепление с цевочными

44

зубьями (20 шт.), имеющимися на втором ролике 12i. Трибка 8 имеет шесть цевочных зубьев, из которых три зуба (че­ рез один) укорочены со стороны первого ролика и потому не входят в зацепление с двумя цевочными зубьями первого ролика, и три удлиненных зуба, которые входят в зацепле­ ние как с двадцатью зубьями второго ролика, так и перио­ дически с двумя зубьями первого ролика. Два удлиненных зуба трибки расположены с небольшим зазором над рабочим пояском 10 первого ролика и исключают, таким образом, возможность поворота как самой трибки, так и находяще­

Одному полному обороту первого ролика будет соответ­ ствовать 7 10 оборота второго ролика. Передача движения со второго ролика на третий (на схеме не показан) происхо­ дит аналогичным образом. Соответственно за один полный поворот второго ролика третий повернется на V10 оборота, и вообще одному обороту предыдущего ролика будет соот­ ветствовать 7 10 оборота последующего ролика.

На каждом ролике счетного механизма нанесены десять цифр от 0 до 9. Ролики прикрываются специальным щит­ ком, имеющим прямоугольные окошечки, через которые можно видеть только по одной цифре каждого барабанчика.

По изменению числа видимого через окошечки щитка счетного механизма можно судить о количестве оборотов, сделанном подвижной системой счетчика за учитываемый промежуток времени, или соответственно о количестве энергии, учтенной счетчиком.

Работа счетного механизма в значительной степени за­ висит от точности изготовления деталей и их сборки. От­ клонение от этого требования приводит к заклиниванию роликов и трибок, а иногда к отказу в работе механизма и в целом счетчика.

Ролики и трибки в счетчике ДбООм изготовляются из алюминия путем штамповки, что снижает их вес и соответ­ ственно трение. Опоры осей счетного механизма смазыва­ ются часовым маслом.

45

С т о й к а . Опоры подвижной системы, тормозной магнит, счетный механизм, сопротивления R i и Rt, конден­ сатор Ci и термистор объединяются в один узел с помощью стойки 1 (см. рис. 10), которая крепится к цоколю тремя винтами 21,

Рис. 26- Резино-металлический амортизатор:

1 — стильная пластинка; 2 — втулка; «У—ре ина

К о ж у х счетчика, так же как и цоколь 19, отливает­ ся из алюминиевого сплава. Стекло 7 вставляется в окош­ ко кожуха на специальной замазке и прижимается с по­ мощью гаек и прижимных планок. Соединение между цоко­ лем и кожухом уплотняется фетровой прокладкой 3. Креп­ ление кожуха к цоколю осуществляется с помощью трех винтов, которые пломбируются.

Амортизация счетчика. Для уменьшения влияния толч­ ков и вибрации счетчики на электроподвижном составе ус­ танавливаются на резино-металлических амортизаторах (рис. 26). Амортизатор состоит из стальной пластинки 1 и втулки 2, опрессованных резиной 3. Посредством пластин­ ки 1 амортизатор крепится на электроподвижном составе, а к втулке 2 крепятся приливы корпуса счетчика. Таким обра­ зом, резина 3 амортизирует толчки и колебания, испыты­ ваемые электроподвижным составом. Она также уменьшает возможность пробоя электрических цепей на землю,

46

Добавочное сопротивление типа Р600 к счетчику ДбООм (рис. 27) служит для ограничения величины тока, проходя­ щего по катушкам подвижной обмотки. Оно состоит из

Рис. 27. Добавочное сопротивление типа Р600 к счетчику типа ДбООм:

/ — основание; 2 — панель изоляционная; 3 и 4 — винты; 5 — стойка; б —труб­

четырех трубчатых сопротивлений ПЭ-150 по 40 000 ом, включенных последовательно и смонтированных на пласт­ массовых панелях, заключенных в корпус, выполненный из листовой стали.

§ 7. СЧЕТЧИКИ ТИПОВ AD И AF

Принципиальная электрическая схема и устройство счет­ чика ватт-часов типа AF постоянного тока швейцарской фирмы Ландис и Гир показаны на рис. 28 и 29.

Токовая обмотка (неподвижная) 1 состоит из двух кату­

47

шек, намотанных из медных лент; токовая обмотка подклю­ чается к шунту 22, через который проходит весь ток на­ грузки. Напряжение на щетки 3 подается через доба-

Рис. 28. Электрическая схема счетчика типа AF:

/Р — сопротивления; 20 — конденсаторы; 21 — добавоч­ ное сопротивление; 22 — шунт

вочное сопротивление 21. В магнитном поле, создаваемом токовой обмоткой, расположены три катушки подвижной обмотки 2, намотанные в виде барабана (клетки). Для ликвидации влияния внешних магнитных полей в подвиж­ ной системе счетчика имеется так называемое астатическое устройство. Это устройство состоит из трех катушек 8, на­ мотанных на трехполюсный сердечник, расположенный между коллектором и катушками токовой обмотки. Катуш­ ки 8 включены последовательно с катушками подвижной обмотки, но намотаны в противоположном направлении. Изменение вращающего момента под воздействием внеш­ него магнитного поля на катушки обмотки 2 влечет за со­ бой такое же по величине, но противоположное по направ­ лению воздействие на катушки 8,

48

Рис. 29. Устройство счетчика типа AF:

1 —токовая обмотка; 2 — подвижная обмотка; 5 —щетки; 4 — ось подвижной системы; 5 — стальная игла; 5 _ в ту л к а ; 7 —ламели коллектора; 8 — катушки астати­
