Водные промывки и химическая очистка оборудования (17).
Чтобы избежать попадания в теплоноситель послемонтажных загрязнений, а так же чтобы убедиться в высоком качестве монтажных работ, перед началом эксплуатации АЭС производят подготовку и очистку контуров.
На первом этапе проводятся гидравлические испытания контура, которые заключаются в проверке герметичности контура, заполненного водным теплоносителем, при повышенном давлении.
Для гидравлической проверки герметичности контура и прочностных испытаний проводится его циркуляционная промывка, которая наряду с очисткой и отмывкой контура от послемонтажных загрязнений обеспечивает создание на внутренних поверхностях контура защитной окисной пленки. Циркуляционную промывку производят последовательно холодным (до 100°С) и горячим (до 260 °С) теплоносителем. Во время промывки обеспечивается предварительное снятие гидравлических характеристик реактора.
На холостом ходу в турбину подается насыщенный пар, в который впрыскивается 7—10%-ный раствор МаОН. Загрязненный щелочью пар отводится в конденсор или в продувку. После окончания щелочной промывки производится последующая промывка гурбины увлажненным паром или конденсатом. Для удаления окислов железа и меди с поверхности турбинных лопаток может быть успешно применена промывка проточной части смесью растворов карбоната аммония, гидразина, серной и лимонной кислот, а также раствором комп-лексонов. В тех случаях, когда водные и химические промывки турбин не дают должного эффекта, приходится прибегать к механическим способам очистки роторов, диафрагм и лопаток путем соскабливания прочных отложений либо обдувкой их песком и летучей золой.
-
Подкритическое состояние реактора (13).
Это состояние реактора, когда ядерная реакция заглушена, а идет лишь остаточное тепловыделение, характеризующееся значением эффективного коэффициента размножения нейтронов, меньшим единицы.
параметр, используемый для определения состояния реактора, равный: ro=(Kэфф-1)/Kэфф где,Kэфф — эффективный коэффициент размножения. Это мера возможного отклонения от условий критичности.
Надкритическому состоянию реактора соответствует ro>0 и подкритическому — 0
Если k < 1, то состояние делящегося вещества считается подкритическим, а цепная реакция быстро затухает. В случае, если в начале процесса свободных нейтронов не было, цепная реакция не может возникнуть вообще.
После окончания загрузки кассет с топливом в реактор источниками нейтронов в АЗ являются:
-
Спонтанное деление ядер топлива, при этом рождается 15*103 нейтр/сек на 1 тонну топлива
-
Фотонейтронная или гамма-нейтронная реакция при наличии тяжелой воды (в 1ой тонне тяжелой воды присутствует примерно 200г тяжелой)
Таким образом, устанавливается начальный поток нейтронов в подкритическом реакторе. Начальная плотность потока находится по формуле
коэффициент
размножения в подкритическом реакторе.
Он показывает во сколько раз увеличится число генерируемых нейтронов по сравнению с первоначальной мощностью источника, если его поместить в подкритическую среду. Время установившегося состояние находится по формуле
среднее
время жизни одного поколения нейтронов.
Борная кислота используется для обеспечения глубокой подкритичности реактора в холодном состоянии и при перегрузке топлива.
Останов реактора и перевод его в подкритическое состояние производят увеличением концентрации борной кислоты и погружением в него поглощающих стержней СУЗ. В случае нормального останова, например, для проведения планового ремонта и перегрузки топлива в конце кампании реактора, процесс осуществляется плавно с определённой скоростью. В случае срабатывания предупредительной или аварийной защиты — очень быстро, в течение максимум 4 секунд для аварийной защиты.
При этом важной проблемой является остаточное тепловыделение, которое в первые минуты составляет до 6,5 % от номинальной мощности, но быстро уменьшается — на 75 % в первые сутки после останова. Для отвода остаточных энерговыделений после снижения давления в первом контуре и отключения главных циркуляционных насосов используется система аварийно-планового расхолаживания. При срабатывании аварийной защиты отключается питание электромагнитов приводов СУЗ, и все поглощающие стержни под собственным весом падают в активную зону, переводя реактор в подкритическое состояние максимум за время около 10 секунд.

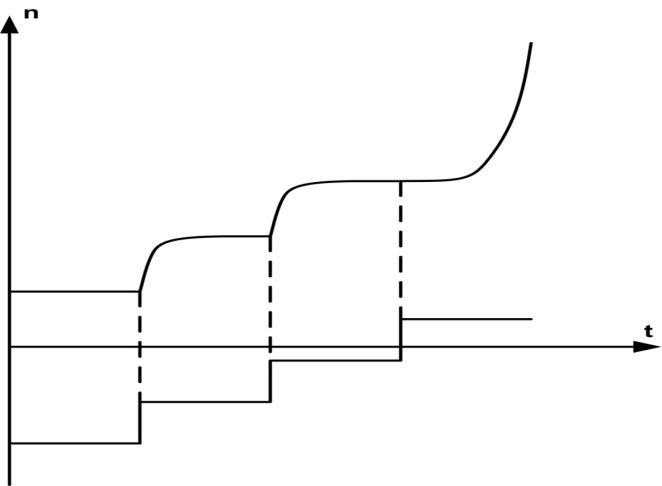

Подкритический реактор, про период реактора не говорят |
Вывод в критику, реактивность положительна, есть период, закон развития процесса экспоненциальный, период примерно 60сек. Со временем период стремится к бесконечности, мощность стабилизируется. |
,
работают температурные эффекты, установка
стабильна.
