1. Программа ввода блока в эксплуатацию (1).

Пуск ЭБ осуществляется в соответствии с «Программой ввода блока в эксплуатацию».

Программа является руководящим документом по планированию и осуществлению ввода блока АЭС

в эксплуатацию безопасным и эффективным способом в соответствии с требованиями проектной документации и НТД.

Программа ввода блока в эксплуатацию определяет:

1. Обязанности организаций, участвующих в подготовке к пуску блока.

2. Руководство работами по вводу блока.

3. Организацию приемки работ.

4. Порядок получения разрешения на право производства работ по вводу в эксплуатацию.

5. Требования по подготовке персонала.

6. Требования по тех. документации.

7. Требования по отчетной документации.

8. Требования по обеспечению безопасности при вводе блока.

Подготовка блока к вводу в эксплуатацию включает в себя:

• Организационное обеспечение

• Техническое...

• Материальное...

Организационное обеспечение включает в себя:

1. Составление координационного плана работ по вводу в эксплуатацию, определяющую перечень работ, исполнителей, сроки проведения работ. Разрабатывается не позднее, чем за 2 года до планируемого начала работ по вводу в эксплуатацию.

2. Разработка сметной документации.

3. Обеспечение финансирования работ и услуг.

Техническое обеспечение включает в себя:

1. Изучение и схему проекта ЭБ, выдачу замечаний по проекту.

2. Разработка пуско-наладочной схемы.

3. Разработка эксплуатационной документации.

4. Подготовка персонала, обеспечивающего ввод в эксплуатацию.

5. Проведение входного контроля оборудования.

6. Контроль за ходом выполнения строительно-монтажных работ.

Материальное обеспечение включает в себя:

1. Обеспечение производства работ оборудованием, приборами, материалами.

2. Обеспечение организаций, участвующих в вводе в эксплуатацию производственными и санитарно-бытовыми помещениями, жильем, медобслуживанием, спец. питанием.

В период ввода в эксплуатацию в оборудовании и системах выполняются:

• Наладочные работы, совмещенные со строительно-монтажными работами, и обеспечивающие проведение индивидуальных испытаний технического оборудования.

• Индивидуальные испытания смонтированного оборудования.

• Комплексное опробование систем и оборудования.

2. Основные структуры схемы организации работ по вводу блока в эксплуатацию (5).

Для осуществления эффективного и безопасного ввода блока в эксплуатацию создана организационная структура, обеспечивающая руководство работами, приемку выполненных работ, надзор за ходом ввода в эксплуатацию.Основными элементами структуры являются: государственная приемочная комиссия (ГПК), группа руководства пуском (ГРП), рабочая комиссия (РК), и генподрядчик.Общая организация работ по подготовке и вводу в эксплуатацию возлагается на структурные подразделения эксплуатирующей организации.

Руководство работ по организационному, техническому и материальному обеспечению возлагается на администрацию АЭС. Администрация АЭС может передать часть (например, координацию строительно-монтажных работ) или всю работу по подготовке и вводу в эксплуатацию специализированной организации «АтомТехЭнегро» при сохранении общей ответственности за подготовку и ввод в эксплуатацию.

Для осуществления непосредственно научно-технического руководства работами создается ГРП. ГРП назначается эксплуатирующей организацией до начала работ на этапе «предпусковые наладочные работы» по представлению организаций, осуществляющих научно-техническое руководство и авторский надзор.

В состав ГРП входят:

1. Главный инженер-председатель комиссии.

2. Зам. главного инженера по эксплуатации.

3. Представитель ВНИИ АЭС – научное руководство.

4. Представитель «АтомТехЭнерго» - технический руководитель.

5. Представитель ген. проектировщика.

6. Представитель ОКБ «Гидропресс» - ген. конструктор РУ.

7. Представитель «Курчатовского» института – научное руководство проекта.

8. Представитель ген. подрядчика.

9. Представители заводов-изготовителей.

ГРП осуществляет:

1. Планирование, координацию, проведение наладки и др. работ по вводу в эксплуатацию, определение готовности узлов, систем и оборудования к началу или окончанию этапов работ на основе рабочих документов на АЭС.

2. Рассмотрение согласованных решений по отклонении от документации.

Приемку ЭБ в эксплуатацию осуществляет ГПК, назначается не позже, чем за 6 мес. до начала этапа физ. пуска. В состав ГПК входят:

1. Председатель - генеральный директор концерна «РосЭнергоАтом».

2. Зам. председателя – директор строящейся АЭС.

3. Член комиссии

• Руководитель дирекции по эксплуатации АЭС с ВВЭР концерна «РосЭнергоАтом»

• И тд.

3. Функции группы руководства пуском (3).

4. Документация, в соответствии с которой ведутся работы на этапах ПНР (7).

5. Приемка энергоблока в эксплуатацию.

6. Динамика изменения расхода теплоносителя 1 контура при отключении ГЦН.

Смотри только на графики

1 – G_пт1^*; 2 – G_пт2^*; 3 – G_пт3^*; 4 – G_пт4^*; 5 – G_p^*

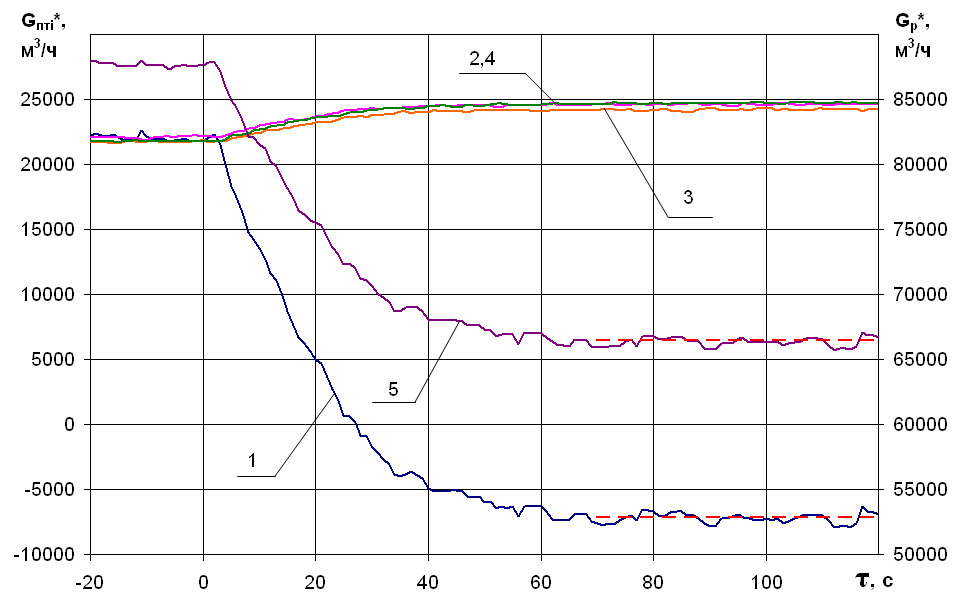

Рис. 1. Изменение расходов теплоносителя в петлях и через реактор в переходном процессе, обусловленном отключением ГЦН №1 из четырех работающих

Отметим, что выше без индекса «*» обозначены расходы теплоносителя, вычисляемые в петлях с работающими ГЦН по формулам (4), (1), с неработающими ГЦН по формуле (8) или формуле (9), а расход через реактор (см. значение G_р(0) в формуле (13)) по формуле (10). Индекс «*» относится к результатам вычислений изменений расходов теплоносителя в петлях первого контура с отключаемыми ГЦН и через реактор по предлагаемым новым формулам.

На рис. 1-3 показаны зависимости от времени расходов теплоносителя соответственно:

• 1 – G_пт1; 2 – G_пт2^*; 3 – G_пт3^*; 4 – G_пт4^*; 5 – G_p^*

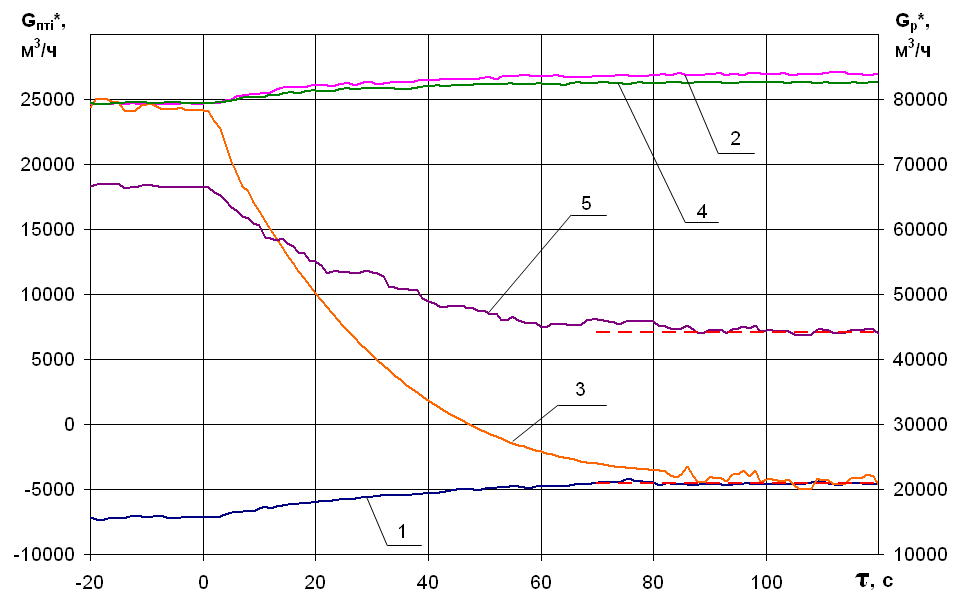

  Рис. 3. Изменение расходов теплоносителя в петлях и через реактор в переходном процессе, обусловленном отключением ГЦН №3 из трех работающих

  через реактор, вычисленной по формуле (13), в петлях № 2,3,4 с работающими ГЦН, вычисленных по «традиционным» формулам (4), (1), и в петле № 1 с отключенным ГЦН, вычисленной по формуле (14) – режим отключения одного из четырех работающих ГЦН при освоении номинального уровня мощности блока № 3 Калининской АЭС (рис. 1);

• 1 – G_пт1^*; 2 – G_пт2^*; 3 – G_пт3^*; 4 – G_пт4^*; 5 – G_p^*

  Рис. 2. Изменение расходов теплоносителя в петлях и через реактор в переходном процессе, обусловленном одновременным отключением двух ГЦН №3, 4 из четырех работающих

  через реактор, вычисленной по формуле (13), в петлях № 1,2 с работающими ГЦН, вычисленных по «традиционным» формулам (4), (1), и в петлях № 3,4 с отключенными ГЦН, вычисленных по формуле (15) – режим одновременного отключения двух (смежных) ГЦН при освоении номинального уровня мощности блока № 3 Калининской АЭС (рис. 2);

• через реактор, вычисленной по формуле (16), в петлях № 2,4 с работающими ГЦН, вычисленных по «традиционным» формулам (4), (1), в петле № 1 с ранее отключенным ГЦН, вычисленной по «традиционной» формуле (8), и в петле № 3, вычисленной по формуле (17) – режим отключения одного (противоположного) из трех работающих ГЦН при освоении номинального уровня мощности блока № 3 Калининской АЭС (рис. 3).

На рис. 1-3 пунктирными линиями показаны зависимости от времени расходов теплоносителя через реактор и в петлях с отключаемыми ГЦН, вычисленные с использованием «традиционных» формул (10) и (8) для времени после установления стационарного обратного потока теплоносителя в петлях с отключенными ГЦН (т.е. для времени после выбега отключенных ГЦН). Видно, что результаты вычисления по предлагаемым формулам (13) – (17) практически совпадают с результатами расчетов по «традиционным» формулам (1), (4), (8), (10) для времени после выбега отключаемых ГЦН.

Отметим, что на блоке № 3 Калининской АЭС по результатам испытаний в процессе освоения номинального уровня мощности блока, останов и изменение направления потока теплоносителя происходили: в петле с отключенным одним из четырех работающих ГЦН на 27-ой секунде (рис. 1), в петлях с двумя одновременно отключенными (смежными) из четырех работающих ГЦН на 40-ой секунде (рис. 2) и в петле с отключенным одним из трех работающих ГЦН на 48-ой секунде (рис. 3) после момента времени отключения указанных ГЦН.

Для продолжения циркуляции при временном обесточивании ГЦН с механическим уплотнением вала снабжают маховиком на валу электродвигателя насоса. При прекращении электропитания это обеспечивает продолжительность работы насоса до полного останова более одной минуты. На рис. 7.9 показано изменение подачи таких насосов

Рис. 7.9. Расход теплоносителя через ГЦН — 195 в зависимости от времени с момента прекращения электропитания

с момента прекращения электропитания. Из рисунка видно, что в течение 30 с циркуляция теплоносителя еще достаточна — расход по контуру ВВЭР уменьшается в 2,7 раза, после чего начинается переход на естественную циркуляцию.
