9,Типы гэс

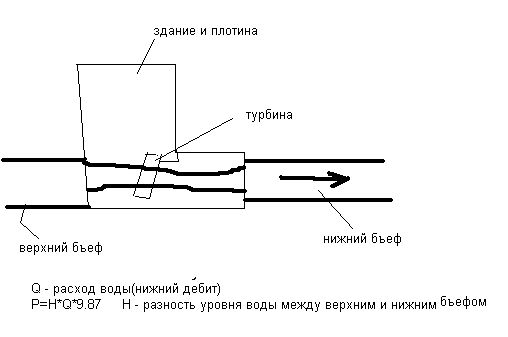

ПРОТОЧНОГО ТИПА Руслового типа (на станциях с низким напором)
Приплотинного
типа (при больших мощностях и большом
напоре)

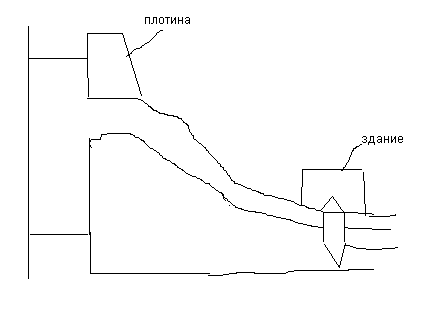

Деривационного
типа (при средней мощности, среднем
напоре и небольшой площади водохранилища)
С
помощью длинного канала повышается
перепад воды между верхним и нижним
бъефом
10. Типы турбин гэс и основное гидрооборудование.

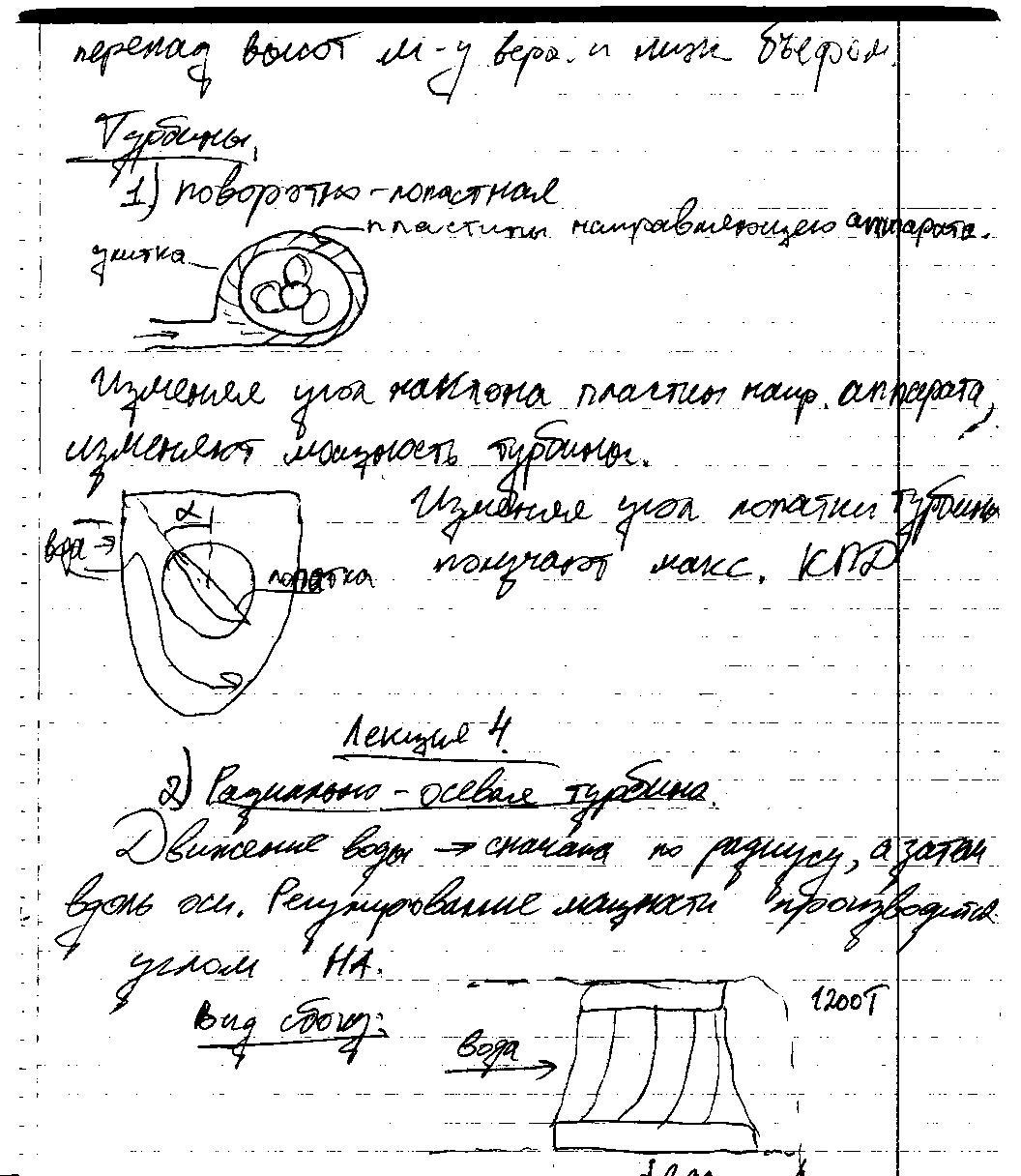

Турбины:
Поворотно-лопастная
пластины
направляющего аппарата
Изменяя угол наклона пластин направляющего аппарата,
Изменяют мощность турбины.
Изменяя угол лопатки турбины, получают максимальный КПД.
лопатка
Радиально-осевая турбина.
Движение воды – сначала по радиусу,
а затем вдоль оси. Регулирование мощности
производится углом наклона. Вид сбоку:
вода
гидролиз
воды

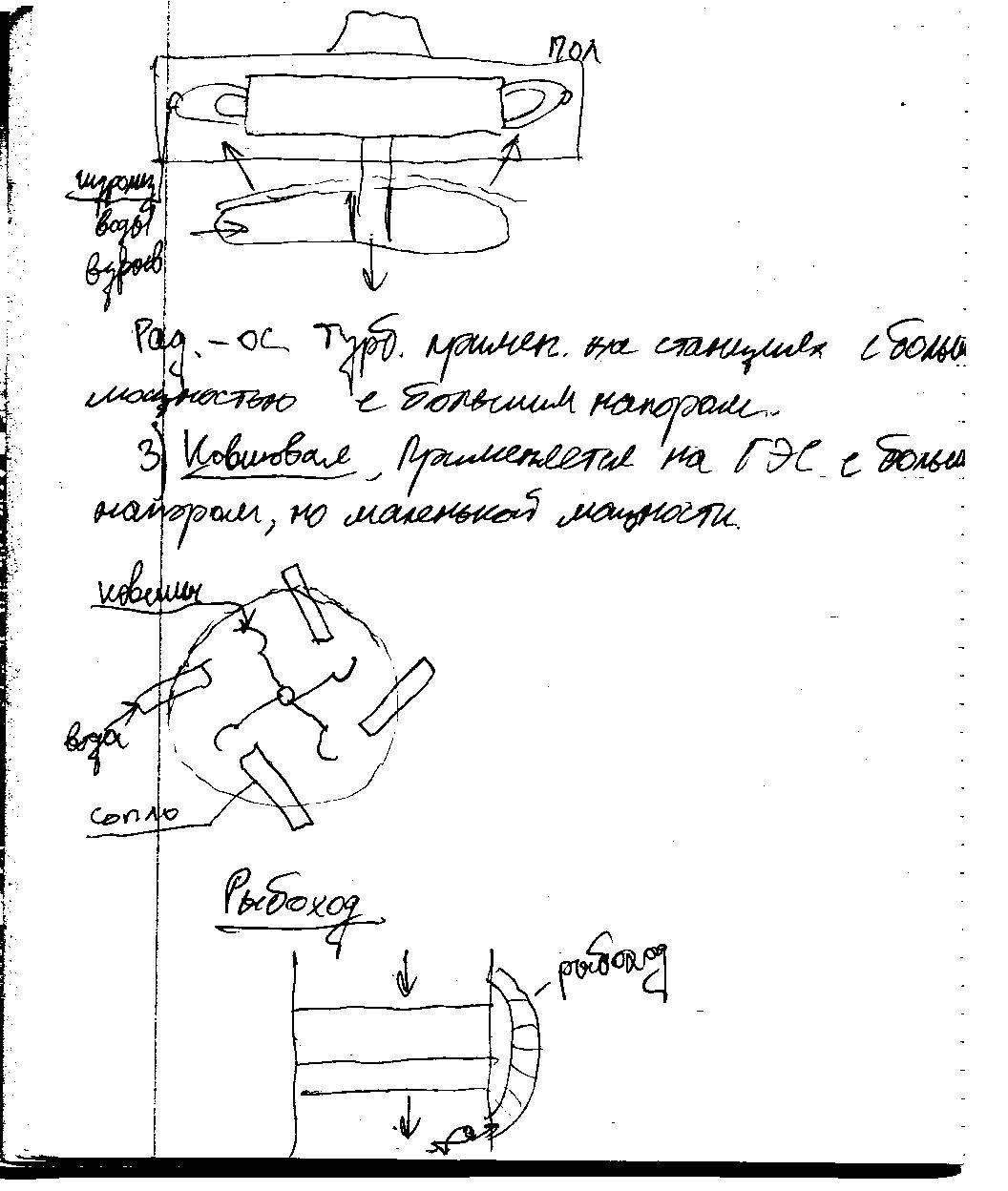

Радиально-осевая турбина
применяется на станциях с большой
мощностью и большим напором.
Ковшовая.
Применяется
на ГЭС с большим напором, но маленькой
мощности.
Рыбоход:
Место строительства ГЭС:
Падун
Водопад
Перекат
Пороги
В 1 и 2 – меньше стоимость. В 3 и 4 улучшенная судоходность.
На горных реках при строительстве учитывается сейсмически активная зона, потому что водохранилище, в котором миллионы кубов воды, воздействует на горы как клин. Учитывается, какая почва на скалах. В период паводка почва будет смываться со скал и может полностью заполнить водохранилище. При строительстве определяются зоны затопления, определяется экономически целесообразная площадь водоема.
Типы плотин:
По материалу: а) бетон , б) земляная (морена – земля с камнями)
По конструкции: а) прямая, б) арочная.

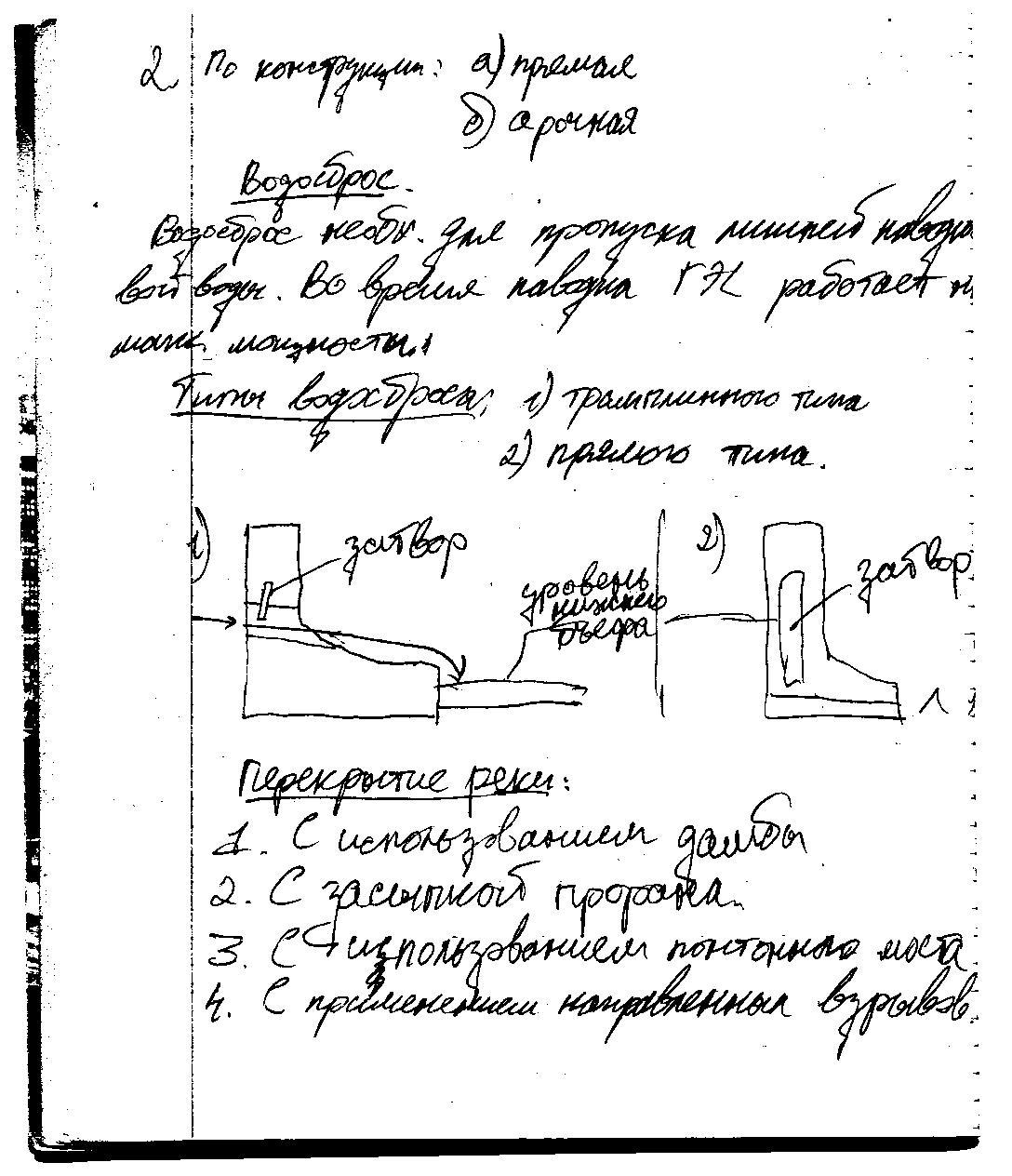

Водосброс:
Водосброс необходим для пропуска лишней воды. Во время паводка ГЭС работает на максимальной мощности.
Типы
водосброса:
трамплинного типа
прямого типа

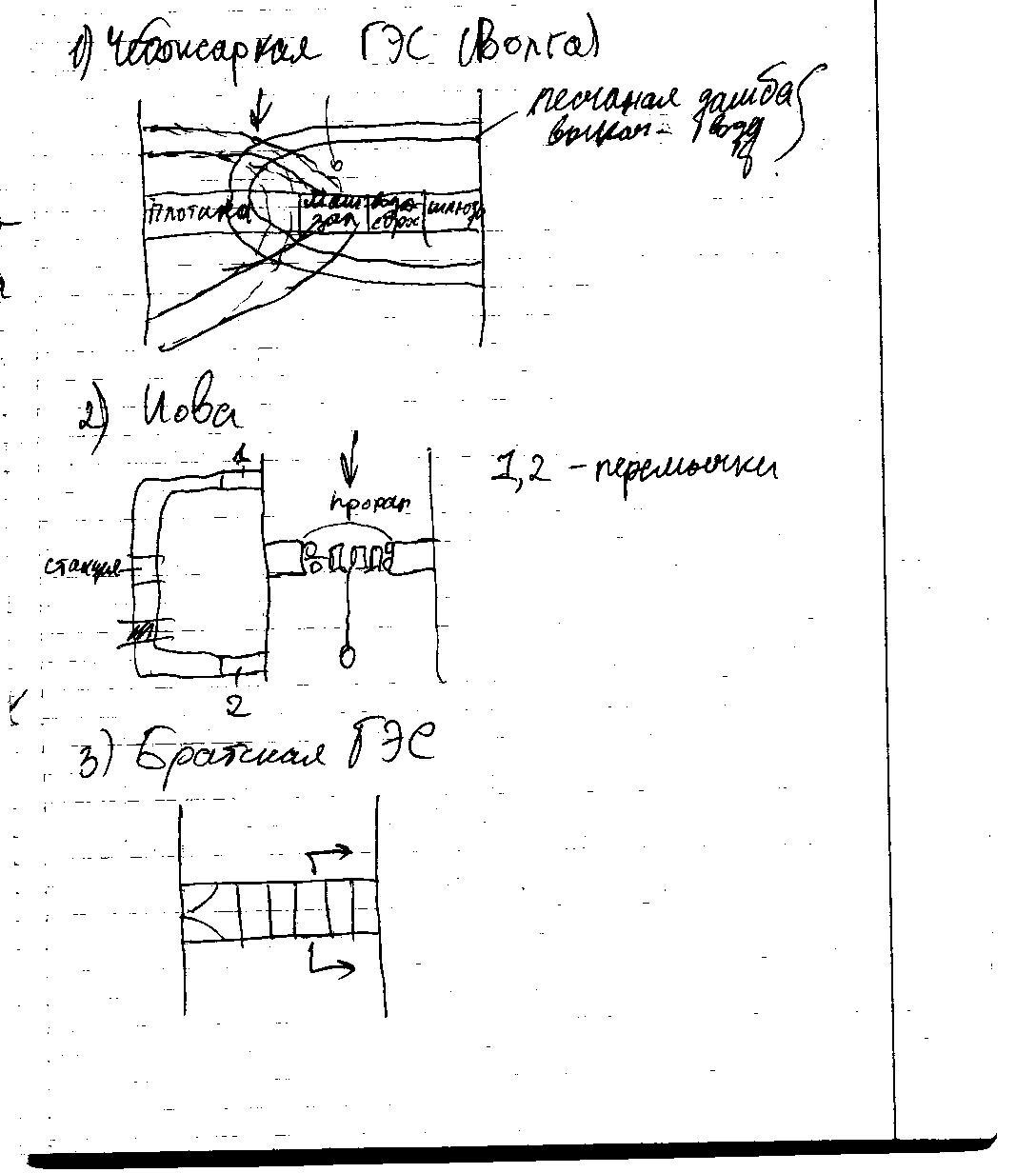

Перекрытие
реки:
с использованием дамбы
с засыпкой прорана
с использованием понтонного моста
с применением направленных взрывов
Вопрос № 11. ГАЭС

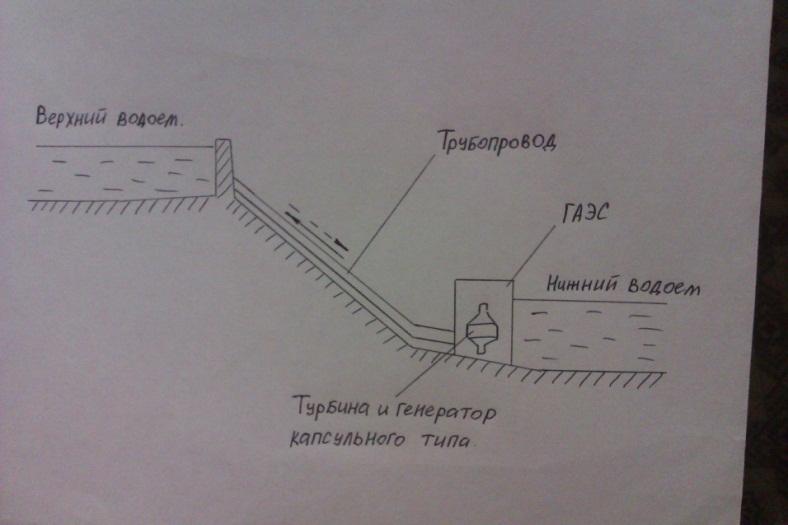

ГАЭС – гидроаккумулирующая электростанция.
Гидроаккумулирующая электростанция является уникальным гидроэнергетическим сооружением, посредством которого удается аккумулировать (запасать) электрическую энергию, возвращая её в энергосистему по мере необходимости. ГАЭС используется для выравнивания графика нагрузки.
-
В часы, когда в энергосистеме образуется
дефицит генерирующей мощности (утренний
и вечерний максимум нагрузки), вода из
верхнего водоема поступает в нижний,
гидроагрегаты ГАЭС работают в качестве
генераторов, выдавая мощность в систему.
- В часы, когда в энергосистеме избыток электрической энергии (преимущественно - ночью) изменяется фазировка генератора (он включается с обратной фазировкой и вращается в противоположном направлении) гидроагрегаты ГАЭС работают в качестве насосов, потребляя избыточную электроэнергию, перекачивают воду из нижнего водоема в верхний аккумулирующий водоем.
Следует
отметить, что
.
