37. Системный ущерб
Системный ущерб учитывается при отключении генераторов или блоков, а так же ограничивает мощности через трансформаторы связи. В этих режимах включаются менее экономичные агрегаты и не оптимально распределенная энергия по линии в ЭС, отсюда возникает ущерб.
Ус=Уос*(Тгуст/8760)*∑∆Pij*ωij*Uij*Tвij
Где, Уос – удельный системный ущерб (кВт*ч/руб)
Тгуст - время использования установ. мощности генератора
∆Pij – огранич. перетока мощности, величина отключаемой генерируемой мощности при i-отказе, и j- ремонте.
ωij – частота отказа i-го элемента при j-том ремонте.
Qij – вероятность нахождения в ремонте.
Твij – время восстановления нормального режима работы.
Тв=0.5ч – если необходимо произвести оперативное переключение
Тв=0.5+1 – если на тепловой станции необходимо произвести оперативное переключение и за 1 ч набирать мощность.
Тв=Твi+1 – если для восстановления необходимо закончить ремонт ω+1ч мощности.
38. Формула системного ущерба для ру «Четырёхугольник», 2 линии и 2 блока
39Вопрос не написали!!!!!!!!!!!!!!!
40
-удельный системный ущерб КВт*ч/руб.
-время использования установленной мощности генератора
-ограничение перетока мощности, величина откл. Генерируемой мощности при i ом отказе и j ом ремонте.
-частота отказа i элемента при ремонте j.
-вероятность нахождения в ремонте
Тв –время восстановления нормального режима работы.
Тв=0.5, Тв=0.5+1 если на тепловой станции необходимо переключение. 1ч время для набора мощности. Тв=Твi+1 если для восстановления необходимо закончить ремонт +1 время на набор мощности.
41Принципы гашения дуги в вакуумных выключателях

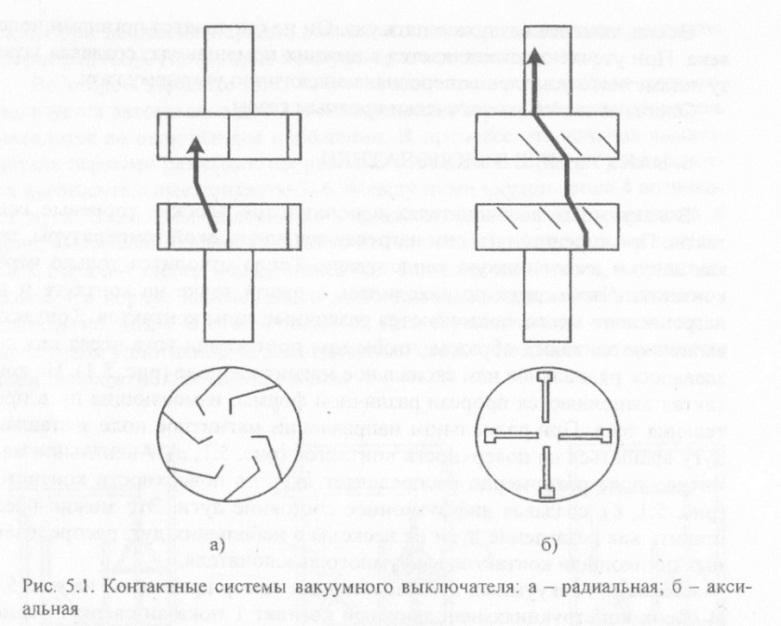

В вакуумных выключателях используются плоские торцевые контакты. При горении дуги они нагреваются до высокой температуры, так как вакуум имеет низкую теплоотдачу. Чтобы дуга не находилась в одной точке на контакте и не нагревала это место, применяются различные типы контактов. Контакты выполняются таким образом, чтобы при протекании тока через них создавалось радиальное или аксиальное магнитное поле. На контактах выполняются прорези различной формы, изменяющие путь протекания тока. При радиальном направлении магнитное поле заставляет дугу вращаться по поверхности контактов. Аксиальное магнитное поле равномерно распределяет дугу по поверхности контактов, создавая диффузионное состояние дуги, те разделяет дугу на несколько небольших дуг, распределенных по площади контактов вакуумного выключателя.
Варианты вакуумных дугогасительных камер приведены на рис. 5.2. В обеих конструкциях неподвижный контакт 1 показан сверху. Герметичность между подвижным контактом 4 и корпусом обеспечивается сильфоном 5. Сильфон 5 выполняется из сварных пластин или в цельнотянутом исполнении. При использовании медного корпуса 3 верхняя и нижняя части камеры 2 изготавливаются из керамики (рис. 5.2, а). В варианте с керамическим корпусом 2 (рис. 5.2, б) применяется экран 6, который защищает керамический корпус от перегрева при горении дуги и от напыления металла на стенки корпуса камеры. Сильфон 5 размещён внутри камеры.
При отключении тока вакуумным выключателем возникают высокочастотные перенапряжения большей величины, чем у других типов выключателей. При небольшом расстоянии от выключателя до трансформаторов и двигателей необходимо устанавливать ограничители перенапряжений (ОПН) около выключателя.
Если во время испытаний вакуумного выключателя напряжением более 35 кВ произошёл пробой промежутка между контактами внутри камеры, то кратковременно возникает рентгеновское излучение. Для защиты от него во время испытаний используется защитный экран.
Камера вакуумного выключателя наименьшая по размерам. Вакуумный выключатель взрывобезопасен. У него наибольший коммутационный ресурс. Вакуумный выключатель экологически безопасен.
