3.3 Выбор и регулировка приточных вентиляторов

По расходу воздуха, проходящего через кондиционер, м³/ч предварительно выбираем вентилятор ВК Ц4–75 №16 [6] с частотой вращенияоб/мин. Угол раскрытия направляющего аппарата= 0°, при этом максимальный КПД. На рисунке 3.2 приведена характеристика принятого к установке вентилятора (кривая 1).

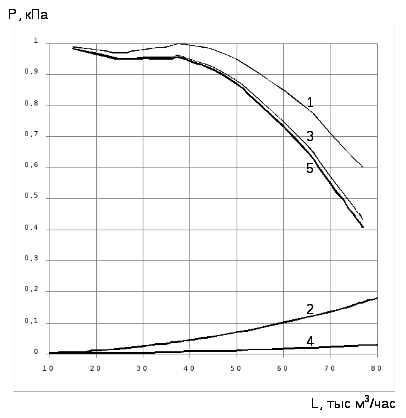

1 – характеристика радиального вентилятора ВК Ц4-75 № 16 (n= 465 об/мин); 2 – характеристика сети на всасывании вентилятора; 3 – характеристика вентилятора, приведенная к всасывающему патрубку; 4 – характеристика сети от нагнетательного патрубка до входа в коллектор; 5 – характеристика вентилятора, приведенная к коллектору

Рисунок 3.2 – Графическая иллюстрация приведения характеристики параллельно работающих вентиляторов к общей точке (приточному коллектору)

Характеристики сетей воздуховодов на всасывании и нагнетании каждого из вентиляторов кондиционеров (кривые 2 и 4 на рисунке 3.2) и характеристика каждого из восьми приточных воздуховодов, подсоединенных к коллектору (кривая 7 на рисунке 3.3), построены по уравнениям

, (3.6)

, (3.7)

, (3.8)

где – характеристики сети на всасывании и нагнетании вентиляторов и характеристика каждого из восьми приточных воздуховодов соответственно, кПа/(м³/ч)²;

– объемный расход приточного воздуха,=107100 м³/ч;

– количество параллельно работающих кондиционеров;

– количество параллельно подключенных через коллектор воздуховодов.

.

Из совместного рассмотрения характеристик параллельно работающих вентиляторов ВК Ц4-75 №16 (кривая 6, рисунок 3.3) и параллельно подключенных десяти приточных воздуховодов (кривая 8, рисунок 3.3), приведенных к общей точке (приточный коллектор), следует, что фактический расход приточного воздуха несколько превышает расчетный и равен 170500 м³/ч.

Для получения требуемого расхода воздуха могут быть предложены следующие методы регулирования:

– установка дроссель-клапана на нагнетании (позиция 10, рисунок 3.1);

– изменение числа оборотов вентилятора или за счет частотного регулирования, или изменения передаточного отношения у шкивов клиноременной передачи. Требуемое число оборотов определяется по уравнению

(3.9)

об/мин.

5 – характеристика вентилятора, приведенная к общей точке (приточный коллектор); 6 – характеристика двух параллельно работающих вентиляторов, приведенная к общей точке; 7 – характеристика приточного воздуховода; 8 – характеристика десяти параллельно подключенных приточных воздуховодов, приведенная к общей точке (приточный коллектор)

Рисунок 3.3 – Графическая иллюстрация получения характеристики двух параллельно работающих вентиляторов ВК Ц4-75 № 16 (n= 465 об/мин), сети восьми параллельно работающих приточных воздуховодов, приведенные к общей точке (приточному коллектору).

Таким образом, чтобы выбранные вентиляторы ВК Ц4-75 №16 (n=645 об/мин) осуществляли подачу в помещение приточный в количестве=м³/ч необходимо понизить частоту вращения вентилятора с номинальнойоб/мин до требуемойоб/мин.

Применение регулирования производительности приточной системы дроссель-клапаном на нагнетании вентилятора приведет к увеличению потерь давления в этой системе на (примерно на 250 Па, рисунок Е.3.3), значительному возрастанию требуемой мощности двигателя вентилятора и увеличению потребляемой энергии, кВт:

(3.10)

где – секундный расход приточного воздуха, м³/с;

– КПД вентилятора, двигателя и привода соответственно.
