2.3 Проектирование секции орошения
Расчет элементов секции орошения ведется по методике, изложенной в [6].
2.3.1 Исходные данные
Для организации процессов нагрева, охлаждения, увлажнения и осушения воздуха центральные кондиционеры КТЦ-3 могут быть оборудованы секциями орошения форсуночными (ОКФ,1-я базовая схема), секции орошения сетчатыми (ОКС, 2-я базовая схема) и блоками тепло- и влагообмена (БТМ, 3-я базовая схема, в состав которых входят поверхностные воздухоохладители и секции орошения форсуночные (однорядные противоточные, позволяющие организовать адиабатный процесс увлажнения воздуха)) [8].
Для требуемого в данном проекте (в соответствии с рисунком Е.1.1) охлаждения и увлажнения воздуха в теплый период и изоэнтальпийного (адиабатного) увлажнения воздуха в холодный период года выбирается форсуночная секция орошения ОКФ-3 двухрядная, второго исполнения (количество форсунок в рядах одинаково) [8]. Секция орошения ОКФ-3 оснащены эжекционными широкофакельными форсунками ЭШФ 7/10 (рисунок 2.9).
Параметры воздуха на входе и выходе из секции орошения приведены в таблице Е.2.16.

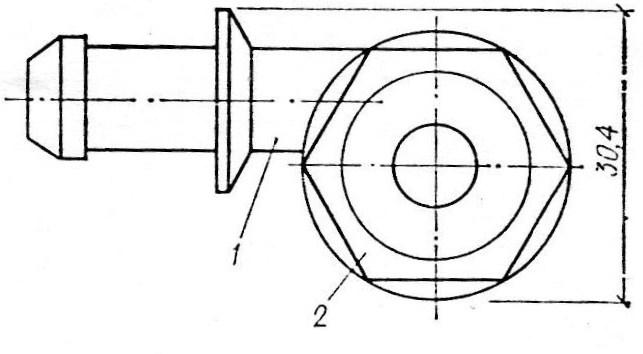

Рисунок 2.9 –Эжекционная широкофакельная форсунка ЭШФ 7/10
Таблица 2.16 – Параметры воздуха на входе и выходе из секции орошения
Расчетный период года |
Тип параметра |
°С |
|
Теплый |
начальные |
27,0 |
56,8 |
конечные |
20,0 |
55,5 | |
Холодный |
начальные |
16,2 |
38,0 |
конечные |
14,7 |
38,0 |
Проектирование секции орошения следует производить первоначально для того расчетного периода, в котором процесс обработки воздуха связан со значительными изменениями параметров воздуха и существенными затратами холода или теплоты. Как уже было показано в [1] это, как правило, имеет место в теплый период года в рабочее время.
В другие расчетные периоды следует произвести проверку работоспособности принятой конструкции секции орошения и найти параметры и расход орошающей жидкости, потери давления по контуру циркуляции орошающей воды и произвести выбор и регулирование насоса.
2.3.2 Расчет камеры орошения для теплого периода
Расчет камеры орошения производим по методике, указанной в [6].
1) коэффициент адиабатной эффективности
, (2.13)
где
- начальная температура воздуха,
;
- конечная температура воздуха,
;
- предельная температура воздуха, поhd-диаграмме
.
.
2) коэффициент орошения
,
(2.14)
где
по [6].
.
Рисунок 2.10 – Обработки воздуха в секции орошения в теплый период
3) минимальное значение коэффициента орошения
, (2.15)
где
расходная характеристика форсунок, по
[6] для ЭШФ 7/10
;
количество работающих форсунок в камере
орошения, по [6]
;
расход воздуха в камере орошения,
.
.
по коэффициенту орошения условие
надежности выполнено.
4) коэффициент политропной эффективности
, (2.16)
где , (2.17)
где
коэффициент орошения;
коэффициент адиабатной эффективности;
коэффициент, по [6]
.
.
.
5) расход воды
, (2.18)
где
коэффициент орошения;
расход воздуха в камере орошения,
.
.
6) температурный коэффициент
, (2.19)
где
коэффициент орошения;
теплоемкость жидкости,
;
коэффициент адиабатной эффективности;
коэффициент политропной эффективности;
коэффициент, определяемый по [6]
.
.
7) начальная температура воды
, (2.20)
где
- предельная температура воздуха,
;
коэффициент орошения;
теплоемкость жидкости,
;
температурный коэффициент;
конечная энтальпия воздуха,
;
начальная энтальпия воздуха,
.
.
8) конечная температура воды
, (2.21)
где
начальная температура жидкости,
;
коэффициент орошения;
теплоемкость жидкости,
;
конечная энтальпия воздуха,
;
начальная энтальпия воздуха,
.
.
9) потери давления в форсунках
, (2.22)
где
расход жидкости одной форсункой,
определяемый по формуле
, (2.23)
где
расход воды в камере орошения,
;
количество работающих форсунок в камере
орошения.
.
.
Полученное значение удовлетворяет
условию надежности работы форсунок
.
10) потери давления по воздуху зависят
только от конструктивного исполнения
секции орошения, для ОКФ-3
[7].
Графо-аналитический метод проектирования секции орошения.
На практике часто используется графо-аналитический метод расчета секции орошения, так как менее трудоемкий. Для сравнения двух методов проектирования приведем графо-аналитический метод расчета секции орошения для теплого периода.
1) коэффициент адиабатной эффективности
был определен в предыдущем расчете
.
2) коэффициент политропной эффективности
и коэффициент орошения определяются
по [6] (рисунок 2.11),
.
1, 2, 3, 4 – Номографические кривые для секций орошения ОКФ кондиционеров КТЦ3 различной производительности и исполнения (кривая 2 – двухрядная секция орошения ОКФ второго исполнения КТЦ3 63)
Рисунок Е.2.11 – Номограмма для графического определения коэффициента орошения μ и коэффициента политропной эффективности Еп
3) проверка надежности работы секции
орошения. Минимальный коэффициент
орошения был рассчитан в предыдущем
расчете
.
по коэффициенту орошения условие
надежности выполнено.
4) расход воды для одного кондиционера
.
5) температурный коэффициент
.
6) начальная температура жидкости
.
7) конечная температура жидкости
.
8) по [6] определяем избыточное давление
перед коллектором, обеспечивающего
потери давления по воде в системе
орошения
(Рисунок 2.12).
Рисунок 2.12 – Определение потерь давления
орошающей воды в форсунках
для
камеры орошения ОКФ двухрядной второго
исполнения (кривая 10)
Полученное значение удовлетворяет
условию надежности работы форсунок
.
9) потери
давления по воздуху зависят только от
конструктивного исполнения секции
орошения, для ОКФ-3
[7].
Результаты расчета секции орошения двумя различными методам различаются незначительно. Графо-аналитический метод проще в исполнении, но поскольку он является приближенным, расчет камеры орошения для холодного периода проведем более точным расчетно-аналитическим методом.
2.3.3 Расчет секции орошения для холодного периода года аналогичен расчету для теплого периода года. Процесс обработки воздуха в секции орошения представлен на рисунке 2.13.
1) Коэффициент адиабатной эффективности
.
2) Коэффициент орошения
.
СхКх – адиабатный процесс в секции орошения
Рисунок 2.13 – Обработка воздуха в секции орошения в холодный период
Минимальное значение коэффициента
орошения
(пункт 2.3.2).
Т.к. коэффициент орошения
больше
,
то по коэффициенту орошения условие
надежности сохраняется.
3) Коэффициент политропной эффективности
,
4) Расход воды
,
подаваемой на орошение
кг/ч.
5) Температурный критерий
.
6) Температура воды на выходе из форсунок
,°С
°С
7) Температура воды после взаимодействия
с воздухом
°С.
Примечание. При изоэнтальпийном
(адиабатном) процессе в секции орошения
температуру воды можно не рассчитывать,
т.к. она остается постоянной ()
и равной температуре «смоченного»
термометра воздуха, поступающего в
секцию орошения. Температура орошающей
жидкости определяется вh-dдиаграмме на пересечении линииhвнс линией
=
100 %.
8) Потери давления в форсунках
,
где
кг/ч.
Полученное значение
удовлетворяет условию надежности
работы форсунок
кПа.
Потери давления по воздуху
[6]
