Катушка индуктивности
Идеальная катушка индуктивности – это элемент электрической цепи, запасающий электрическую энергию в магнитном поле, которую может полностью возвратить в последующем. Поэтому идеальная катушка индуктивности активную энергию не потребляет, и её активная мощность равна нулю
(P = 0 — для идеальной катушки).
М
Рис 5.4.6. Обозначение
идеальной катушки
индуктивности
uL = – e = L ,
где L – индуктивность катушки, измеряемая в Генри (Гн).
На переменном токе катушка обладает индуктивным сопротивлением
XL = ωL = 2πfL (Ом),
которое может быть определено через действующее значение напряжения на катушке и действующее значение протекающего по ней тока по формуле:
XL = (Ом).
XL= const – для линейных катушек индуктивности.
Рис 5.4.7. Частотные
характеристики
идеальной катушки
индуктивности
В то же время сдвиг по фазе между напряжением и током идеальной катушки индуктивности равен π/2.
Частотные характеристики идеальной катушки индуктивности XL(f) и φL(f) представлены на рис. 5.4.7.
В комплексной форме сопротивление идеальной катушки индуктивности чисто мнимое.
ZL = jXL = jωL = j2πfL,
и
Рис. 5.4.8 Векторная
диаграмма идеальной катушки индуктивности
ỦL = ZL Ỉ= jXLỈ = jωLỈ = j2πfLỈ .
Векторная диаграмма, соответствующая этой формуле, представлена на рис. 5.4.8.
Из неё видно, что напряжение на идеальной катушке индуктивности опережает ток на π/2.
О
Рис. 5.4.9. Схема
замещения реальной катушки индуктивности
PK = Rk I2 Вт.
В то же время максимальный запас энергии в магнитном поле катушки индуктивности характеризуется её реактивной мощностью Q, измеряемой в ВАр.
ВАр.
Конденсатор
Конденсатор – это элемент электрической цепи, запасающий электрическую энергию в электрическом поле, которую может полностью возвратить в последующем. Поэтому конденсатор активную энергию не потребляет, и его активная мощность равна нулю (P = 0).
Математическая модель конденсатора
i = ,
г

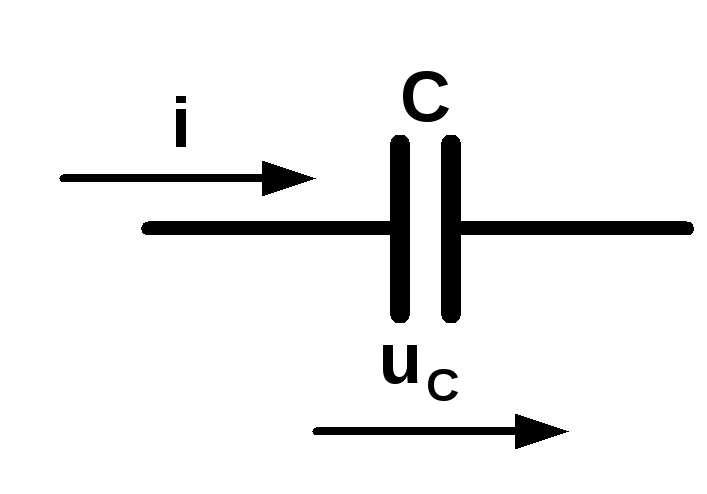

Рис. 5.4.10. Обозначение
конденсатора
На переменном токе конденсатор обладает ёмкостным сопротивлением.
XС = (Ом),
которое может быть определено через действующее напряжение на конденсаторе и протекающий через его действующий ток по формуле:
XC = (Ом).
XC = const – для линейных катушек индуктивности.
В
Рис. 5.4.11. Частотные
характеристики
конден
сатора
В то же время сдвиг по фазе между напряжением и током конденсатора равен –π/2.
Частотные характеристики конденсатора XC(f) и φC(f) представлены на рис. 5.4.11.
В комплексной форме сопротивление конденсатора чисто мнимое.

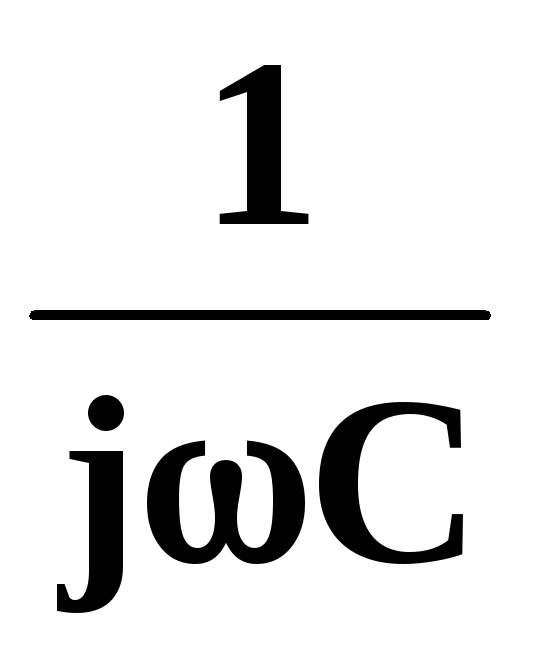

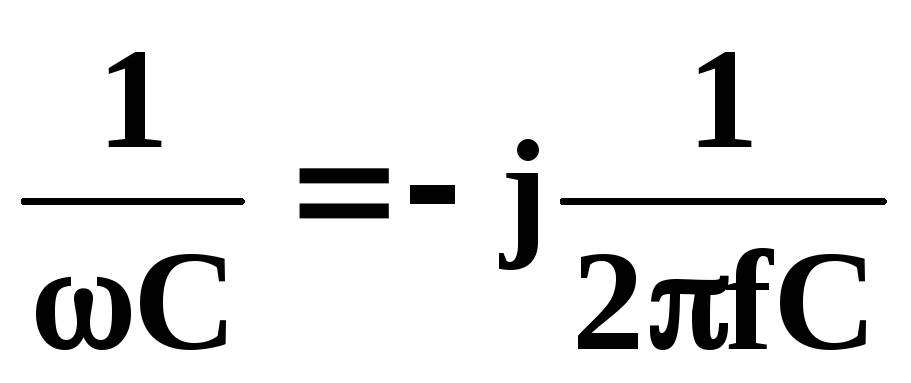

ZС = = – j=–jXC (Ом).
Закон Ома для конденсатора в комплексной форме имеет вид
ỦC = ZC Ỉ= – jỈ .
Векторная диаграмма, соответствующая этой формуле, представлена на рис. 5.4.12.
Из неё видно, что ток конденсатора опережает напряжение на π/2.
Рис. 5.4.12. Векторная
диаграмма конденсатора
