Диссоциирующие газы
Данный тип теплоносителя позволяет использовать скрытую теплоту диссоциации, следовательно, можно снизить расход теплоносителя.
2СО22СО+О2 (подводится теплота)
2СО+О2 2СО2(отводится теплота)
У СО2теплота диссоциации мала, значит, необходимо использовать иной теплоноситель.
2N2О42NО2 +О2 (Q=57,3)
NО2 NО +О2 (Q=112,9)
Аl2Cl6иAl2Br2(Qеще выше)
СH4
СH2+H2O
Лекция №8
Достижимые параметры пара и конструкционные схемы пг с различными видами теплоносителя
Принятые обозначения в t,Qдиаграмме (t,F- диаграмме).
t– температурный перепад по одной среде. (охлаждение теплоносителяt1, нагрев рабочего телаt2и т.п.),t– температурный напор (t1-t2), между двумя средами, разделёнными ПТО (tм,t,арифметический и логарифмический средний напор и т.п.)t– непостоянная по ПТО.
Индексы: Э, И, П, ПП –обозначают ЭКО, ИСП, ПП, ППП
Эти величины определяются:
t1- определяются видом теплоносителя и характеристиками ЯР
t2- определяютсяtпв,t2s(P2), иt0– свежий или острый пар.
- отдельно для ЭКО, ИСП, ПП, ППП.
Величина tм зависит отFПТО, а именно еслиFПТОувеличивается, тоtм– уменьшается.
Если - ограниченны т.е. теплоносители низко, среднетемпературные, то единственный способ повыситьtм, это снизитьP0,t0, т.е. повыситьFПТО.
Есть свои положительные и отрицательные стороны:
положительные: увеличение (P0,t0) ведёт к увеличению- а это в свою очередь ведёт кNэлприQяр=const, т.е. ведёт к прибыли от продажи электрической энергии.
отрицательные:увеличениеFПТОприводит к увеличению затрат на ПГ и на его планировку в реакторном отделе, поэтому:
;
- руб./год
- (кВтч)/год,
- руб./(кВтч).
Из опыта проектировки ПГ с разными теплоносителями в настоящее время сложилось представление какие же должны быть оптимальные температурные напоры.
Виды т/н | |||||
1.Вода под давлением 2.Конденсирующий пар |
30-40 40-80 |
10-20 20 |
30-40 ------- |
20-30 ------- |
325-(340) 340(374) |
3.Органичекая жидкость (дифиналы) |
50-150 |
30-40 |
40 |
30-40 |
325-450 |
4.Жидкие Ме |
150-200 |
15-25 |
15-20 |
15-25 |
500-600 |
5. Газы: СО2 Не |
200- -400
|
16- -200 |
16- -80-100 |
16-80 200-250 |
400-675 750-850 |
Параметры пара яппу с водяным теплоносителем
Название АЭС |
Параметры т/н |
Параметры раб/тела | |||||
Для справки | |||||||

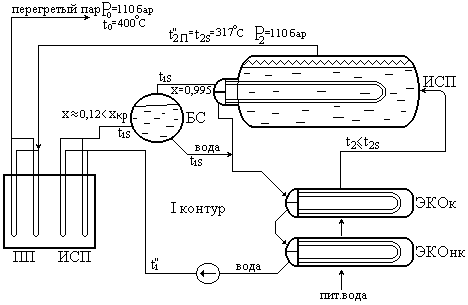

ПГ с паром 1.Белоярская блок-1,2 2.Франкфурд на Майне |
(кипящая вода в ЯР) |
110
48 |
317 t2s 260 |
197
174 |
24
18 | ||
150
64 |
340 ts1 278 |
240
222 | |||||
ПГ с водой ВВЭР (вар1) ВВЭР (вар 2) ВВЭР (вар 3)
|
под 100 140 200 |
давлен. 284 310 340 |
(некип. 264 290 320 |
ЯР, 37 56 88 |
ВВЭР, 244 270 300 |
PWR) 200 200 200 |
20 20 20 |
ВВЭР – 440 Р1=100 бар ВВЭР – 1000 Р1=160 бар,t=310/2900С
Кипящий ЯР с водой (Россия) АМБ – 1, АМБ – 2 (Белоярская АЭС) уран – графитовая, канального типа, прототип РБМК (1964,1967)
Демитроград, Ульяновская АЭС.
ВВРК – по одноконтурной схеме, вырабатывает влажный пар, х0,995
1- АЭС (1954г. Обнинск) – уранографитовый, канальный, не кипящий. Двух контурная схема Nэл=5МВт
т.к. Р1>Р2– отсюда следует, что теплоноситель внутри труб, а рабочее тело в межтрубном пространстве.
2.АЭС – Белоярская АЭС, 1984 года, не полностью двухконтурная. Канальный уранографитовый ядерный реактор с кипящей водой и графитовым замедлителем.
Для К-100-90 конечные параметры примерно одинаковы и составляют Р0=90 бар иt0=4500С.
