Выбор программы регулирования
Т.к. среднелогарифмическая температура и перепад температуры теплоносителя t1стремятся к нулю, то при мощности, стремящейся к нулю,t1’=t1’’=t2S, то необходимо решить, какую температуру нужно поддерживать постоянной с помощью системы автоматического регулирования. Для системы автоматического регулирования необходимо задать статистическую программу регулирования. В настоящее время имеется 4 разновидности программ.
1. Средняя температура теплоносителя постоянна.
Реактор работает при постоянной средней температуре и нет циклических напряжений в конструкционных материалах реактора, что является несомненным плюсом. Однако данная программа плоха для второго контура. С уменьшением нагрузки необходимо увеличивать параметры перед турбиной. Эта программа регулирования была реализована на первых реакторах PWR.
2. Постоянна температура насыщения t2S=Const. В настоящее время по этой программе работают 3 и 4 блоки Нововоронежской АЭС.
3. Компромиссная программа, т.е. одинаковое изменение средней температуры теплоносителя и средней температуры рабочего тела.
Цена не очень дорогая, и ядерный реактор менее подвергается циклическим температурным напряжениям.
4. Комбинированная программа.
Данная программа главным образом используется на маневренных АЭС. На них ежесуточно происходит снижение мощности до 80% и один раз в год до 0% на ремонт и перегрузку. При высоких нагрузках поддерживается постоянная средняя температура теплоносителя, а при малых – температура насыщения.
Qпг>Qизл,
где Qизл– точка излома программы проектирования.
Qизлприблизительно 50-85% отQпг
5. Была и пятая программа – это программа скользящего давления.
Сравним hs-диаграмму для второй программы и этой.
При уменьшении нагрузки уменьшается и начальное давление, однако эта программа не нашла применение, т.к. идет резкое изменение параметров первого контура.
Алгоритм поверочного теплового расчета
1. Принимаем среднюю температуру теплоносителя постоянной (или любую другую) при условии, что температура линейно зависит от мощности.
2. Необходимо уточнить
при , предварительно рассчитав1,2иk.
3. Определение температуры насыщения при различных мощностях
.
4. Уточнение теплоемкости, считая температуру теплоносителя переменной.
5. Определение новых t1’иt1’’
6. Построение tQ-диаграммы.
Сепарационные и паропромывочные устройства
Цели:
разделение пароводяной смеси;
осушка выделившегося пара;
уменьшение солесодержания в оставшихся каплях влаги.
Сепарационные устройства и в устройства для промывки пара используются в ПГ с ЕЦ или МПЦ. Эти ПГ всегда имеют БС.
На рисунке представлена принципиальная схема устройства с барботажем пара.
1 – погруженный дырчатый лист ПДЛ;
2 – паро-промывочный лист ППЛ;
3 – жалюзи;
4 – дырчатый пароприемный потолок;
5 – коллектор разбрызгивания питательной воды.
Пар подводится под погруженный дырчатый лист 1. Его основное назначение - это равномерное распределение пара по всему сечению барботера.
Смысл этого устройства заключается в установке на пути движения паровых струй элемента с гидравлическим сопротивлением. Дырчатый лист не полностью перекрывает все сечение барботера, оставляя по периферии его свободные каналы для опускного движения воды.
Гидродинамика течения пароводяной смеси над дырчатым листом зависит от процессов формирования паровых пузырей на выходе из отверстий и отрыва их, определяемых в основном соотношением гравитационных сил и сил поверхностного натяжения.
С ростом расхода пара изменяются условия течения паровых образований, и при чрезмерном расходе его может наступить кризис барботажа. При кризисе барботажа дырчатый лист покрывается сплошным паровым слоем, отделяющим его от водяного объема. Такой режим недопустим.
Дырчатый лист может эффективно работать только при наличии под ним паровой подушки определенной толщины, образующейся из-за сопротивления листа. Для облегчения ее формирования дырчатый лист имеет кромки.
При проходе пара через паро-промывочный лист ППЛ капельки котловой воды, уносимые вместе с паром, заменяются на капли питательной воды, что уменьшает солесодержание.

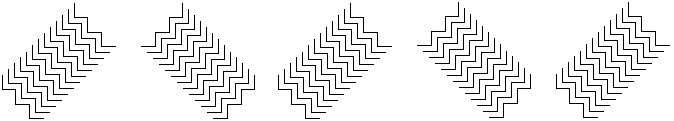

Жалюзи служат для досушки влажного пара, если гравитационной сепарации недостаточно.
Дырчатый пароприемный потолок служит для выравнивания нагрузки выходных патрубков за счет дополнительных гидравлических сопротивлений.
