Принципы разделения пароводяной смеси

• Гравитационный - пароводяная смесь над уровнем зеркала испарения

• Барботажный - пароводяная смесь под уровнем зеркала испарения

В этих двух случаях необходимо уменьшить кинетическую энергию. В барботажном принципе разделения она гасится сама собой.

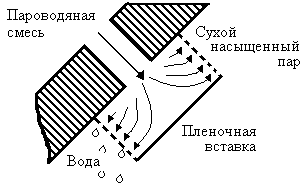

• Инерционный - при высоких нагрузках

Барботажное устройство состоит из двух объемов: один занят двухфазной средой (происходит барботаж), а другой - однофазной средой (паром). Эти объемы отделяются зеркалом испарения.

Проблемы расчета

1. Потери давлений Р₂– суммарное гидродинамическое сопротивление по тракту рабочего тела, которое состоит из местных сопротивлений по трубопроводу, сопротивлений пограничного дырочного листа, сопротивлений паро-промывочного листа, сопротивлений жалюзей, сопротивлений пароприемного потолка и местных сопротивлений по пару (патрубки и коллектор).

2. Определение истинного паросодержания на уровне зеркала испарения и паро-промывочном щите _б.

3. Проверка отсутствия кризиса барботажа, т.е. запаривания ПДЛ – под ПДЛ образуется паровая подушка больших размеров и пар идет вблизи корпуса, тормозя токи воды и соответственно уменьшая естественную циркуляцию ЕЦ.

Условия отсутствия кризиса

Приведенная скорость пара через отверстие ПДЛ меньше критической скорости.

W₀^’’<W_кр

4. Определение действительного уровня зеркала испарения по водоуказательному стеклу.
