2. Электроаэрозольные технологии

Методы зарядки частиц

В настоящее время используется три основных метода зарядки частиц:

1 – ионная

2 – индукционная

3 – статическая электризация

Ионная зарядка заключается в том, что движущиеся ионы газового разряда осаждаются на поверхности частичек и отделиться не могут из-за возникающего потенциального барьера. Происходит накопление ионов на поверхности частицы и она приобретает заряд равный сумме зарядов ионов (см. рис. ). Источником ионов является униполярный коронный разряд (иногда поверхностный).

Рис.

Индукционнаязарядка. Осуществляется помощью источника высокого напряжения (см. рис. ).

Рис.

а – частица поляризуется в эл. поле.

б – контактирует с поверхностью электрода в результате чего поляризационный заряд нейтрализуется

в – частица преобретает избыточный заряд и отталкивается от электрода.

Статическая электризация осуществляется путем контакта и последующего разделения тел, обладающими различными физическими и химическими свойствами. Это происходит в результате трения частиц друг о друга или о поверхность. Контактирующие тела приобретают заряды разных знаков. Отличительной особенностью является то, что не требуется наличие внешнего электрического поля. При статической электризации для 400 видов веществ соблюдается правило Коэна: “При статической электризации вещество с большой приобретает положительный знак”.

Перемещение заряженных частиц в электрическом поле

При движении заряженной частицы в электрическом поле она подчиняется второму закону Ньютона:

,

где - масса частицы;

– сила тяжести;

– сила со стороны электрического поля;

- сила, обусловленная неоднородностью электрического поля (если поле однородное, то этой силы нет);

– радиус физической частицы;

–диэлектрическая проницаемость вещества.

–сила сопротивления перемещению частиц со стороны среды.

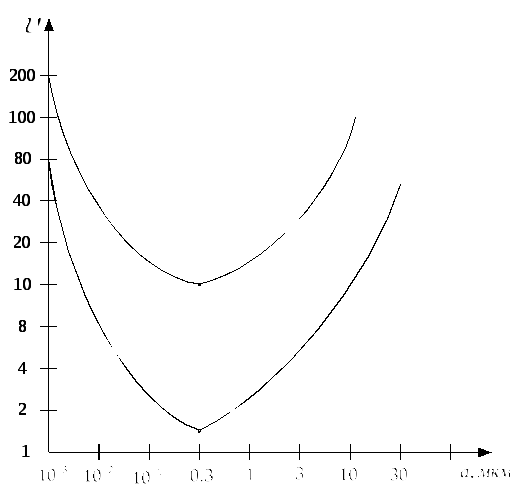

Расчет этой силы представляет наиболее сложную задачу. Были выполнены расчеты сил и скорости для различных значений напряженности

Рис.

При наблюдается минимальная скорость движения частиц.

Электрофильтры

Электрофильтры представляют собой один из наиболее совершенных способов очистки газов в самых различных условиях.

Применяются в отраслях:

1) цементной;

2) химической;

3) металлургической;

4) на тепловых станциях.

Электрофильтры бывают 2 типов:

1) трубчатые;

2) пластинчатые.

Конструкция трубчатого электрофильтра

Рис.

1 – высоковольтный электрод (провод);2 – заземленный электрод (осадительный);3 – неочищенный газ;4 – очищенный газ.

Конструкция пластинчатого электрофильтра

Рис.

h– длина газоразрядного промежутка.

При подаче высокого напряжения U_ВНна высоковольтные электроды (провода), на них возникает коронный разряд (униполярный). В поле коронного разряда частички заряжаются и под действием сил электрического поля движутся к осадительным электродам и осаждаются на них. Слой пыли периодически удаляется встряхиванием электродов.

Важнейшая характеристика – степень очистки.

– концентрации пыли на выходе и на входе электрофильтра.

Процесс осаждения пыли описывается дифференциальными уравнениями. В результате его решения получено выражение:

– скорость движения газа внутри электрофильтра.

– скорость перемещения частичек в электрическом поле.

– характеризует неоднородность концентрации пыли.

При работе электрофильтра необходимо обеспечивать его функционирование при максимальном напряжении. →η↑. По этой причине используется напряжение отрицательной полярности. При отрицательной полярности пробивное напряжение промежутка больше и рабочее напряжение может иметь наибольшую величину.

Сильное влияние на работу электрофильтров оказывает удельная проводимость частиц. Лучше всего улавливаются частички с удельной проводимостью

Электроокраска.

Схема технологического процесса

Рис.

Р - распылитель; Э - в/в коронирующий электрод;К - поток заряженных капелек краски; ОИ - обрабатываемое изделие; М – металлическое основание,подложка.

Р - обеспечивает распыление краски (образуются капельки краски), эти капельки попадают в область коронного разряда Э и приобретают определённый заряд. Между Р и Э и заземлённой подложкой М возникает электрическое поле. Заряженные К движутся по силовым линиям поля и оседают на поверхности ОИ. Расстояние между Р и ОИ 200300 мм.

Применяют две разновидности электроокраски:

1. Электростатическая.

2. Окраска с механическим распылением.

1. Эл. поле применяется для распыления краски, для зарядки и перемещения капель краски. Такая схема применяется редко.

2. Распыление краски осуществляется не электрическими способами:

• центробежное;

• безвоздушное дробление краски высоким давлением

• пневматическое.

Электрическое поле в этом случае применяется лишь для зарядки и перемещения капель краски.

Плюсы электроокраски:

1. Резко уменьшаются потери материала (при обычной пневмоокраске потери50%, а при эл. окраске1020% ).

2. Покрытие получается более тлотным, прочным и равномерным.

На процесс электороокраски влияют следующие факторы:

• Коэффициент поверхностного натяжения:(45)·10⁵ Н/см

• Вязкость краски:0.07 Па·с

• Удельная проводимость краски:γ=10^-510^-6 1/Ом·м

Эл. сепарация порошковых материалов.

Применяется для разделения смешанных разнородных порошковых материалов.

В настоящее время применяются следующие виды эл. сепараций:

1. Разделение, основанное на различии в удельной проводимости. и диэл. ведут себя различным образом на в/в электроде. Первые быстро заряжаются и отталкиваются от в/в, а у вторых этот процесс занимает больше времени.

2. Разделение материалов основано на различии в электризации трением. При трении частицы 2^х материалов смеси о поверхность 3^го эти частицы приобретают заряды разные по величине, а иногда и по знаку. Затем смесь подаётся в эл. статическое поле и оседает либо на разных электродах, либо на различных частях электрода. таким образом разделяются частички.

3. Разделение, основанное на использовании пироэлектрического эффекта – когда при нагревании смеси разнородных материалов, частицы первого вида приобретают положительный заряд, а другого – отрицательный заряд. При распылении они оседают на разных электродах.

4. Разделение, основанное на различии в диэлектрической проницаемости материалов этих частиц. В этом случае используются силы, действующие на незаряженную диэлектрическую частицу в неоднородном поле. Если Е_{материала}Е_среды, то частицы втягиваются в область с наибольшей напряжённостью поля. Если Е_{материала}Е_среды, частицы выталкиваются из этой области

5. Разделение, основанное на различии массы частиц. Частицы разного размера и массы подаются в промежуток между коронирующими и осадительными электродами. Частицы приобретают заряд, движутся в эл. поле и оседают на различных участках осадительного электрода в зависимости от массы и размеров.

Разделение, основанное на различии в удельной проводимости.

В этом случае применяют барабанный (пластинчатый сепаратор), конструкция которого схематично представлена следующем рис.

Рис.

1 - питатель порошковой смеси; из него подаётся порошковая смесь;

2 - наклонная металлическая плоскость с графитизированной поверхностью (для улучшения электрического контакта);

3 – вращающийся металлический барабан;

4 - коронирующие электроды (провода);

5 и 6 - приёмники частиц с большой и малой проводимостью соответственно;

7 - разделительная перегородка;

8 - дополнительный электрод (в/в) служит для увеличения эффективности работы барабана 3.

Принцип работы:

Частицы порошковой смеси скользят по поверхности 2 и затем попадают на барабан 3. Под действием эл. поля коронирующих электродов 4 частицы приобретают заряд, причём проводящие частицы заряжаются быстрее, они отталкиваются от поверхности 3, имеющей такой же по знаку заряд, и попадают в отсек 5. Частицы с малой проводимостью дольше удерживаются на поверхности 3, но всё равно заряжаются и попадают в 6.
