лают коммутирующий сигнал на выходные клеммы при­

бора.

Такими сравнивающими устройствами может быть оснащен любой из упоминавшихся выше КМ, причем ко­ личество их может быть любым.

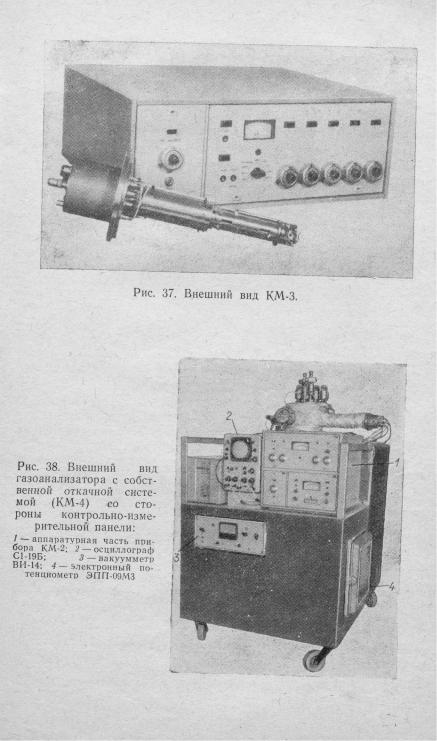

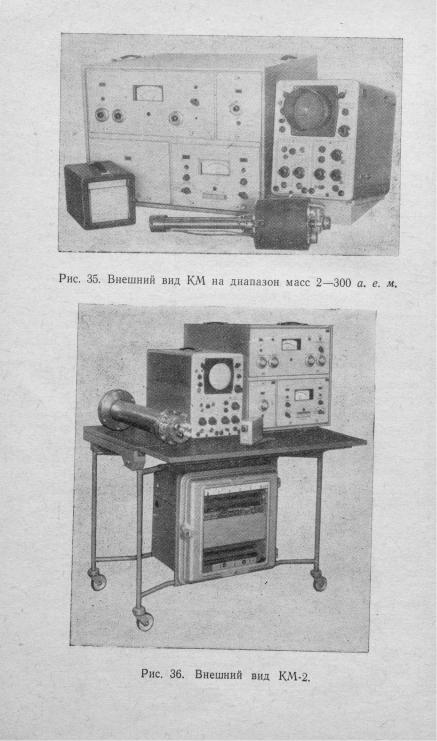

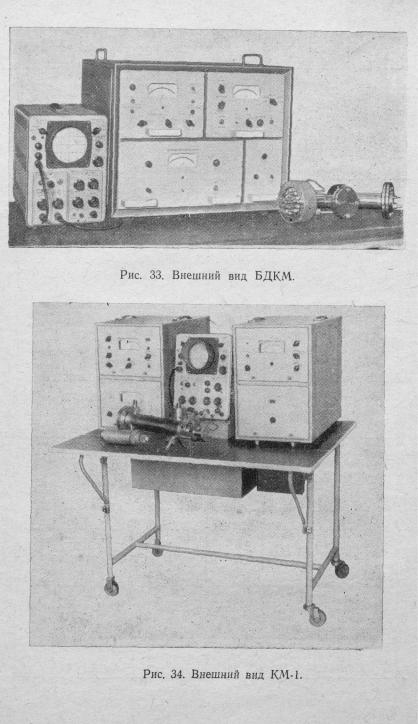

их разработки. В таблице приведены все основные све­ дения; достаточно характеризующие это оборудование. На рис. 33—39 приведены фотографии внешнего вида всех этих приборов, за исключением ЭФМ-1 [61]. В при­ веденный список не включены однопольные приборы, о которых в данной книге говорилось лишь в общих чер­ тах (см. гл. 8), в частности о приборе АПДМ-1, рабо­ тающем в диапазонах (2-4-200) и (4-4-400) а. е. м. с раз­ решающей способностью на первом диапазоне 200 и чувствительностью 10~10 мм рт. ст.

По данным табл. 1 можно судить, с одной стороны, о тенденции к усовершенствованию и универсализации разрабатываемых КМ, расширению диапазона анали­ зируемых масс, рабочих давлений, скоростей регистра­ ции и повышению разрешающей способности (приборы КМ-1, КМ-2, КМ-4). С другой стороны, намечается стремление к разработке специализированного квадрупольного масс-спектрометрического оборудования (на­ пример, прибор КМ-3), способного работать в режиме автоматического контроля в различных АСУТП. Можно предположить, что обе эти тенденции в разработках КМ в СССР сохранятся и в ближайшем будущем. Кроме того, из этого небольшого перечня приборов типа КМ можно заметить явно намечающуюся градацию их по диапазонам анализируемых масс, разрешению и чувст­

Такое деление не случайно. Оно внутренне оправдано це­ лым рядом причин и прослеживается не только у нас, но и при анализе состояния аналогичной зарубежной тех­ ники. Перечень иностранных приборов (КМ, ОМ), вы-

180

Г л а в а 11 ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ХАРАКТЕРИСТИК, МЕТОДИКА ГРАДУИРОВКИ И ОБЛАСТИ ПРИМЕНЕНИЯ КМ

§34. Типичные записи спектров масс, полученные на приборах типа КМ, характеризующие их основные параметры

Для наглядной иллюстрации основных технических характеристик, стабильно воспроизводимых на отечест­ венных серийноспособных КМ, в данном параграфе приведены разные по охватываемому диапазону масс участки спектров масс, полученные на образцах прибо­ ров КМ-1—КМ-4. Так, по рис. 40 можно судить о чувст­

10%, равной 0,8 а. е. м.

Типичный спектр остаточной газовой среды в уста­ новке УВН-2У, снятый прибором КМ-1 в диапазоне масс от 14 до 153 а. е. м., приведен в работе [33]. На рис. 41 изображен спектр масс изотопов криптона (диапазон масс 78—86 а. е. M.)j зафиксированный прибором КМ-1 при скорости регистрации 300 а. е. м./сек. Сопоставле­ ние табличных [40] и измеренных прибором КМ-1 дан­ ных по изотопному составу криптона свидетельствует об их удовлетворительном взаимном соответствии для дан­ ного типа приборов, подтверждая вывод о возможности проведения относительных количественных измерений с помощью КМ.

На рис. 42 и 43 представлены фотографии спектров масс остаточных газов в установке УВН-2У, записанных

рис. 42 и 43 одинаковый за исключением участка спектра от 198 до 260 а. е. м. на рис. 43, который записан при усилении в 3,3 раза большем, чем остальная часть спектра. Сопоставление отдельных участков спектра масс на рис. 42 и 43 подтверждает предсказанную тео-
