.pdfЗначения R2 и С были соответственно равны 10 ком и 260 |
мкф. |
При увеличении емкости до 310 мкф динамическая погрешность |
в си |
стеме уменьшилась приблизительно в 10 раз. Использование в качестве дифференцирующего устройства миниатюрного тахогенератора посто янного тока 7 с возбуждением от постоянных магнитов упрощает схему (рис. 16,6), гак как при этом отпадает необходимость в дополнительном реохорде и источнике стабилизированного питания. Ротор вращает реверсивный двигатель потенциометра РД. Выходное напряжение тахогенератора, пропорциональное скорости изменения At, склады вается с сигналом, пропорциональным измерительному эффекту кор рекции.
Вследствие нелинейности начального участка характеристики тахогенератора переходный процесс в системе носит характер затухаю щих колебаний. Тахогенератор можно использовать при увеличе нии скорости его вращения в результате изменения передаточного числа от реверсивного двигателя. Необходимо также обеспечить ми нимальное переходное сопротивление в цепи щеток ротора, вызываю щего искажение сигнала производной. Результаты динамической кор рекции могут' быть значительно улучшены при использовании высо кокачественных дифференциаторов и автоматических потенциометров с малым временем пробега шкалы. Дальнейшее исследование и усовер шенствование рассмотренных устройств коррекции позволит значи тельно улучшить динамические свойства теплообменных преобразова телей и расширить их область применения, особенно в системах автома тического регулирования и при измерении быстропеременных величин.
§ 4. Разработанные конструкции и практическое приме нение теплообменных преобразователей
Теплообменные измерительные преобразователи имеют погреш ность (статистическую) измерения такого же порядка, что и другие измерительные преобразователи.
По динамическим свойствам теплообменные преобразователи ус тупают всем другим типам преобразователей. Однако следует отме тить, что у теплообменных преобразователей постоянная времени пере ходного процесса не превышает постоянную времени широко применяе мых в промышленности ряда преобразователей, например, термопары, термометра сопротивления и других. Кроме того, в некоторых случа ях (при измерении параметров пульсирующих потоков) повышенная инерционность проявляет себя как положительное свойство, позволяя определять среднее значение измеряемого параметра.
В неконтактных теплообменных преобразователях полностью от сутствуют какие-либо элементы, вносимые в поток. Конструкция пре образователей отличается сравнительной простотой. Эти свойства обеспечивают большую надежность теплообменных преобразовате лей неконтактного типа.
Преобразователи конструктивно могут быть изготовлены из
трубок практически любого диаметра, |
начиная от десятых долей |
5 4-264 |
61 |
миллиметра до нескольких метров. На толщину стенок труб также не накладывается никаких ограничений. Это означает, что теплооб менные преобразователи могут обеспечить измерение практически при любых давлениях.
Можно указать на следующие области применения, в которых теплообменные измерительные преобразователи являются наиболее перспективными приборами:
1) измерение расходов газов, жидкостей и жидких металлов от мил лиметра в час до десятков метров в час при любых давлениях и тем пературах;
2)измерение расходов различных смесей жидких и твердых ве ществ, жидкостей и газов, газов и сыпучих (например, в пневмотранс порте);
3)измерение влагосодержания газов, жидкостей и сыпучих мате риалов;
4)измерение состава и концентрации различных веществ и др. Кроме вышеуказанных областей применения, теплообменные изме
рительные преобразователи широко используются как составные пре образователи более сложных приборов (например, термомагнитных газоанализаторов).
Измерительные схемы и конструкции теплообменных преобразо вателей со стационарным режимом нагрева. Теплообменные измери тельные преобразователи в зависимости от типа применяемых термо чувствительных элементов и конкретных условий эксплуатации могут работать с несколькими видами измерительных схем. Это разом кнутые и замкнутые измерительные схемы на основе потенциометри ческих и мостовых схем, логометрические схемы, схемы двойных мостов и другие 1421.
Рассмотрим наиболее простые, надежные и получившие распрост ранение измерительные схемы применительно к теплообменным пре образователям расхода с термопарными термочувствительными элемен тами.
И з м е р и т е л ь н ы е с х е м ы т е п л о в ы х р а с х о д о м е р о в . Возможны два принципиально различных режима работы расходомеров: 1) при постоянной мощности нагревателя, когда изме ряется разность температур потока до и после нагревателя и 2) изме ряется переменная мощность нагревателя, изменением которой авто матический регулятор стабилизирует разность температур потока .о и после нагревателя.
Схема расходомера, работающего в режиме постоянной мощнос ти, представлена на рис. 20. Мощность нагревателя поддерживает ся постоянной стабилизатором напряжения 6. Мерой расхода служит разность температур потока. Блок-контакт 5 при отсутствии потока отключает питание нагревателя.
В качестве вторичного прибора используется автоматический элек тронный потенциометр типа ЭПД или ЭПП, в измерительную схему которого вносятся некоторые изменения. Потенциометр в зависимос ти от системы автоматического регулирования может иметь любое
62
регулирующее устройство. Градуировка шкалы потенциометра опреде ляется параметрами среды, преобразователя и требуемым диапазоном измерения.
Расчет измерительной схемы потенциометра выполняется по мак симальным и минимальным значениям разности т. э. д. с. дифферен циальной термопары, что соответствует минимальным и максимальным значениям расходов.
Значения сопротивления RH, RK и Re рассчитываются обычным методом по величине входного сигнала от термодатчиков при измере нии расхода от минимального значения до максимального. Сопротив-
Рис. 20. Схема теплообменного преобразователя расхода со стационарным режимом нагрева:
1 — нагреватель; 2 — дифференциальная термопара; 3 — измерительная схема; 4 —шкала вторичного прибора; 5 — блок-контакт в цепи нагрева теля; 6 — стабилизатор напряжения; 7 — электронный усилитель; 8 — реверсивный двигатель.
ление RMвыполняется из манганина, так как при использовании диф ференциальной гипертермопары не требуется компенсация изменений температуры холодных спаев. Значения сопротивлений R„p, RK и R% по схеме ЭПП или ЭПД остаются без изменений.
С увеличением расхода уменьшаются измеряемая разность темпе ратур потока и значение входного сигнала (в милливольтах), поэте му в кинетическую схему вторичного прибора типа ЭПД или ЭПП вносятся необходимые изменения для получения обратной шкалы. Полярность питания моста от батареи изменяется на обратную. При этом в момент контроля рабочего тока реохорд в цепи питания из мерительного моста вращается против часовой стрелки, если стрелка прибора перемещается от нуля к верхнему пределу шкалы. Соответ ственно изменится схема натяжения тросика.
При отсутствии потока возможный перегрев трубки преобразова теля при включенном нагревателе предотвращается контактным
5 |
63 |
устройством, которое разрывает цепь нагревателя при попадании стрел ки прибора за нулевую отметку. Пределы срабатывания контактного устройства настраиваются при помощи профилированного диска, укрепленного на оси редуктора реверсивного двигателя. Запись на диаграмме вторичного прибора при отсутствии потока в приемном преобразователе имеет вид пилообразной кривой.
Схема расходомера, работающего в режиме постоянной разности температур, приведена на рис. 21. Сигнал от термочувствительных элементов 2 измеряется и усиливается в блоках 3 и 4, подается на ис полнительный механизм 5, который воздействует на мощность нагре вателя, регулируемого в блоке 6.
Мощность нагревателя измеряется ваттметром 7 и является мерой рас хода. Для блоков 3, 4, 5 могут быть применены регуляторы температуры, РУ 4-16А, ПРТЭ-1 и др.
Для выбора, расчета и настройки параметров регулятора для расходо мера определяются кривые разгона расходомера и параметры измери тельной схемы.
В результате сравнительного ис следования установлено, что расходо меры, работающие в узком диапазоне скоростей или предназначенные для поддержания определенного расхода по условиям технологического про цесса, наиболее целесообразно экс плуатировать в режиме постоянной мощности нагревания. Это позволяет в качестве вторичного прибора ис пользовать любой автоматический потенциометр типа ЭПД или ЭПП. Градуировочные характеристики при
режиме Р„ — const имеют нелинейный характер, близкий к гиперболи ческому. При использовании схемы с переменной мощностью нагрева градуировочная характеристика линейная, поэтому такая схема це лесообразна для приемных преобразователей расходомеров, работаю щих в широком диапазоне скоростей и обеспечивающих одинаковую точность и чувствительность во всем диапазоне.
Измерительная схема при постоянной разности температур созда ет более благоприятные условия для работы термочувствительных элементов и изоляционных материалов. Схема позволяет также опре делить суммарный расход по показаниям счетчика электрической энер гии, включенного последовательно в цепь нагревателя.
Конструкция преобразователя (рис. 22) состоит из отрезка трубо провода 1, на котором смонтированы нагреватель 2 и термочувстви тельные элементы 3 и 4. На кожухе монтируется два герметичных
64
штепсельных разъема для вывода цепи питания нагревателя и измери тельной цепи от термодатчиков. Материал трубы приемного преобра зователя выбирается из условий стойкости в измеряемой среде при рабочих температурах.
В качестве термочувствительных элементов могут применяться термопары, термометры сопротивления и термисторы. Максималь ная рабочая температура проволочных термометров сопротивления в эмалевой изоляции и термисторов не превышает 200—250° С, поэтому для температур выше250°С могут быть применены только термопары.
Рис. 22. Конструкция теплообменного трубчатого преобразователя:
1 — труба; 2 — нагреватель; 3, 4 — спаи дифференциальной термопары; 5 —фланцы; 6 — на ружный кожух; 7 , 8 — теплоизоляция; 9 — штепсельный разъем; 10 — указатель направления потока.
Для температур до 600° С предпочтительно использовать хромелькопелевые термопары диаметром электродов 0,2—0,5 мм, обладаю щие наиболее высокой чувствительностью. Для увеличения чувстви тельности на входе и на выходе приемного преобразователя устанав ливаются группы термопар, соединенные последовательно (дифферен циальные гипертермопары).
В разработанных конструкциях в качестве термочувствительных элементов используется хромель-копелевая дифференциальная гипер термопара, имеющая 24 спая, из которых 12 расположены до нагрева теля (по ходу потока), а 12 — за нагревателем. Для увеличения теп лопроводности компаунда добавляется наполнитель — графит в от ношении весов 1:1. Введение наполнителя уменьшает коэффициент линейного расширения смолы «ц = 65 • 10~в1/°С до а\2 — 15 х X 10~в1/°С (коэффициентлинейного расширения стали lX18H9Taic =
*= 16 • 10~61/°С). Компаунд наносится на трубу в сочетании со стек
65
лотканевой изоляцией в следующем порядке: на очищенную поверх ность трубы наносится первый равномерный слой компаунд тол щиной 0,5—1 мм и одновременно наматывается стеклонить; после затвердевания компаунда на нем нитью укрепляются спаи термопар; затем для закрепления спаев наносится рторой слой компаунда со стеклонитью.
Компаунд [53] готовится при рабочей температуре, в котором на 100 вес. ч. смолы ЭД-6 добавляется 35 вес. ч. отвердителя — мале иновый ангидрид. Наполнителем служит графит или кварцевый песок —
100—150 вес. ч. Затвердевание происходит при |
температуре 200° С |
в течение 6 час. или более. Такой компаунд в сочетании со стекло |
|
ленточной изоляцией используется для длительной |
работы при темпе |
ратурах до 200° С.
В преобразователях, работающих при температурах до600° С, спаи термопар крепятся в карманах специальных колец по 12 шт. на вхо де и выходе. Спаи крепятся силикатным цементом, являющимся вы
сокотемпературной изоляцией с хорошей теплопроводностью. |
Коль |
||
ца изготавливаются из стали Ст. |
3 возможно минимальных |
размеров |
|
и привариваются к трубе. |
нихромовой проволоки |
диаметром |
|
Нагреватель выполняется из |
|||
0,5 мм, намотанной равномерным шагом 0,25—0,5 мм на слой |
слюды |
или титановой эмали. Нагреватель через слой изоляции крепится к трубе при помощи боковых хомутов.
Теплоизоляция нагревателя состоит из пяти слоев алюминиевой фольги и асбеста. Изготовление кожуха из алюминия и заполнение асбестом внутреннего пространства приемного преобразователя обес печивает достаточную тепловую изоляцию, которая исключает до полнительную погрешность от изменения температуры окружающе го воздуха.
Описанная конструкция теплообменного преобразователя (рис. 22) контролировала расход жидкого калия в форсуночных аппаратах реакторов окислителей. Положительный опыт многолетней произ водственной эксплуатации расходомера калия свидетельствует о высокой надежности и перспективности подобных приборов.
Краткая техническая характеристика преобразователя расхода
калия: |
8—40 кг/час, |
|
1) пределы измерения расходов — |
||
2) |
диаметр трубы преобразователя — |
— 40 мм; |
; 3) |
мощность нагрева |
— 55,38 вт.\ |
4) |
материал трубы |
— сталь 3. |
5) |
температура измеряемой среды |
— 100—110°С; |
6) |
усредненная постоянная времени |
— 80 сек; |
7) |
приведенная погрешность измерения |
± 2,5%; |
8) |
максимальное расстояние |
от преобразователя до вторичного |
9) |
прибора |
—50 м ; |
питание от сети переменного тока частотой 50 гц и напряжением |
||
10) вес преобразователя |
—220 в; |
|
—10,5 кг,4 |
66

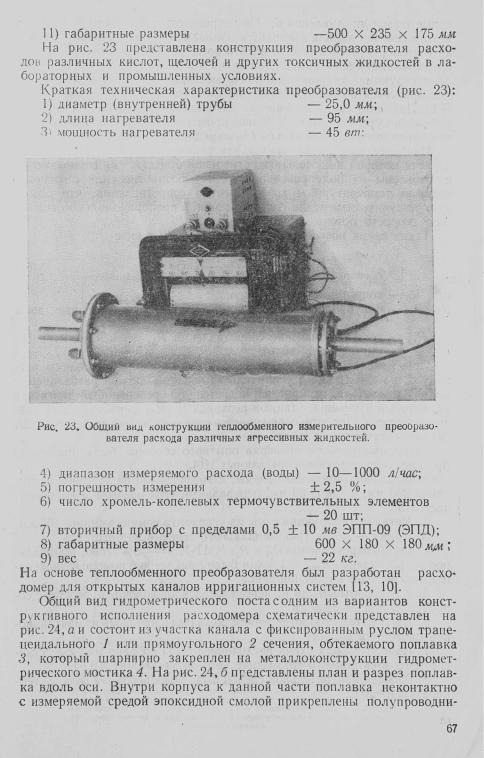

новые термосопротивления 6 , 7 и нагревательный элемент 8 Уровень воды в сечении канала измеряется поплавком 3. Перемещение поплав ка 3 преобразуется в угол поворота рамы 5, шарнирно закрепленной в подшипниках 9 на крышке поплавка и в подшипниках 10 на метал локонструкции гидрометрического мостика. Угол поворота рамы преобразуется в сопротивление на ползунковом потенциометре 11 (Rh).При этом сопротивление на потенциометре изменяется пропор ционально уровню потока h. Вывод проводов из тела поплавка выпол нен через штепсельный разъем 15, закрепленный на крышке поплавка.
Наиболее простая измерительная схема — мостовая |
(рис. 24, в), |
в плечи которой включены сопротивления 6, 7, 11, 12. |
Термодатчики |
изготовлены из полупроводниковых термосопротивлений с отрица тельным температурным коэффициентом сопротивления, что позво
ляет |
получить изменение сопротивления 7 пропорционально |
измене |
нию |
скорости потока. |
|
Такая схема позволяет получить шкалу Ш в виде |
|
|
|
Я р = |
(63) |
где |
Rp — сопротивление реохорда; |
|
RT1, Rt2 — полупроводниковые сопротивления, установленные до и после нагревателя;
Rhx — текущее значение сопротивления R h, зависящее от вели чины уровня воды.
При изменении произведения RT,, Rhx, пропорционального рас ходу G, на электронный усилитель 13 подается сигнал разбаланса, с выхода усилителя этот сигнал подается на реверсивный двигатель 14, который перемещает движок реохорда 12 (R p) до наступления рав новесия моста. При этом перемещается стрелка шкалы расходомера Ш. Шкала получается линейной.
Экспериментальная проверка опытного образца была проведена при следующих технических данных [101:
1.Поплавок обтекаемой формы, изготовленный из луженой жести, длина 200 мм, ширина 50 мм, центральный угол носовой и кормовой частей 5°.
2.Металлоконструкция рамы из углового алюминия длиной 350мм.
3.Канал — лоток трапецеидального сечения из оргстекла.
4.Термосопротивления R n и Rt2 ММТ-1, Р = —3% !град, номиналь ное сопротивление R293 = 1,5 ком было приклеено с помощью эпоксид ной смолы ЭД-6 ко дну поплавка.
5.Для сопротивления Rh использовался проволочный реостат с со противлением 0—2000 ом.
6.Нагреватель сопротивлением 50 ом был изготовлен из манганино вой проволоки 0,1 мм.
7.Измерительная схема расходомера была собрана на базе стан дартного электронного автоматического моста типа МС-01.
8.Рабочей измерительной средой была водопроводная вода с тем пературой 20°С.
68
а
Рис. 24. Расходомер для открытых каналов ирригационных систем:
а — общий вид гидрометричного моста с расходомером для открытого канала; б — поплавок с теплообменным преобразователем скорости по тока; в — измерительная система расходомера для открытых каналов;
1, 2 —-канал трапецеидальной или прямоугольной формы; 3 — попла вок; 4 — гидрометрический мостик; 5 — рама; 6, 7 — термисторы; 8 —
нагреватель; 9, Ю — подшипники; 1 1 — потенциометр; 12 — реохорд; 13 — электронный усилитель; 14 — реверсивный двигатель; 15 — штеп сельный разъем.
Расход воды контролировался объемным методом с помощью мерных баков и секундомера. Ток нагревателя измерялся амперметром кл. 0,1.
Эксперименты были проведены при расходах Q = 6,4 -г- 125,0 м31час и токах нагревателя 150, 250 и 350 ма. Погрешность измерения расхо да воды не превышала ± 5,0%.
На основе теплообменного преобразователя был разработан вла гомер (рис. 25) для автоматического непрерывного измерения влаж ности сыпучих материалов [341. Измеряемый материал поступает в трубопровод 5 и транспортируется с постоянной скоростью с помо щью шнека 4. На наружной поверхности трубопровода 5 неконтактно с измеряемой средой установлены нагреватель 1 и кольцевые термо чувствительные элементы 2 и 3.
Рис. 25. Конструкция тшиюобмешюго измерительно'о преоЗразонагеля влажности сыпучего материала
1 — нагреватель; 2, 3 — кольцевые термочувствительные э.п^ ^ тц- 4 — шнек; .5 — теплопроводный трубопровод
Разность температур, измеряемая термочувствительными элемен тами 2 и 3 при известной мощности нагревателя 1 и постоянной ско рости потока, зависит главным образом от влагосодержания измеряе мого материала. Конструкция влагомера аналогична конструкциям преобразователей, представленных на рис. 22 и 23, и отличается от них наличием шнека с приводом.
Разработанный влагомер был использован для определения влаж ности аммофоса и других сыпучих материалов.
Краткая техническая характеристика преобразователя влажности:
1) диаметр трубопровода |
|
—25мм; |
|
2) |
длина нагревателя |
—32 мм; |
|
3) |
мощность нагревателя |
—25 вт; |
|
4) |
диапазон измеряемой влажности |
|
— 1—15%; |
5; погрешность измерения |
|
— ±5,0% ; |
|
6) |
вторичный прибор КПС-04 с пределами |
0—10 мв; |
|
7) |
габариты |
|
— 600 х 45 X 35; |
8) |
вес |
— 1,2 кг. |
Как уже указывалось в § 2, теплообменные измерительные преоб разователи нестационарного режима имеют более высокие точность и быстродействие по сравнению с преобразователями стационарного режима.
