ТД рис. 1-58

Рис. 1. Принципиальная тепловая схема турбоустановки

№1, №2, №3 – подогреватели низкого давления (ПНД); №4, №5 – подогреватели высокого давления (ПВД);

Рис. 2. Идеальный цикл Ренкина

Рис. 3. Схемы активных одноступенчатых паровых турбин

а – одновенечная; б – двухвенечная (с колесом Кертиса)

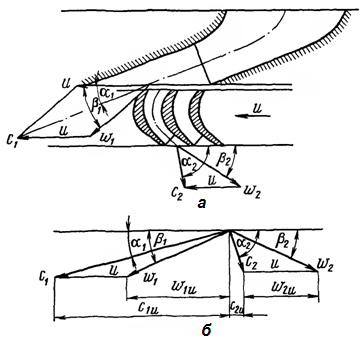

Рис. 4. Схема ступени одноступенчатой турбины (а) и кинематика потока в ступени(б)

Рис. 5. Одноступенчатая приводная турбина с колесом Кертиса

1,7 – подшипники; 2 – лабиринтные уплотнения; 3 – регулирующие клапана; 4 – сопла;5 – направляющие лопатки; 6 – рабочее колесо;8,11 – корпуса подшипников; 9 – второй венец; 10 – первый венец; 12 – масляный насос

Рис. 6. Схема многоступенчатой активной турбины

1 – кольцевая камера; 2 – сопла; 3,5 – рабочие лопатки; 6 – выхлопной патрубок; 7 – диафрагмы; 8 – вал; 9 - корпус;

Рис. 7. Промежуточная ступень турбины (а), распределение параметров в ступени (б) и направление движения потока в ступени (в)

1 – диафрагма; 2 – сопловые лопатки; 3 – корпус; 4 – рабочие лопатки; 5 – диск рабочего колеса; 6 – вал турбины

Рис. 8. Сопловая (а)  и рабочая (б) плоские решетки профилей и кинематика потока в ступени (в)

Рис. 9. Конструкции лопаток с Т-образным хвостовиком

1 – шип; 2 – перо; 3 – бандажная лента; 4 – хвостовик

а б

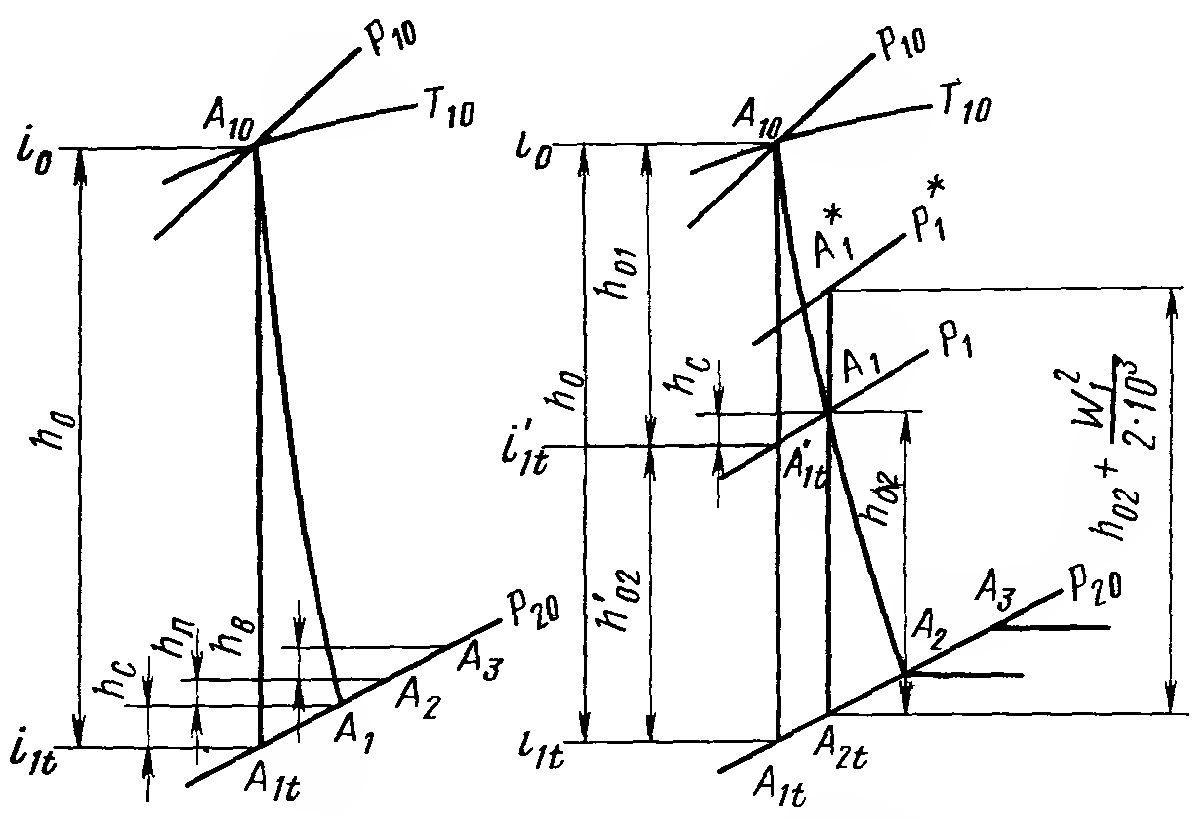

Рис. 10. Термодинамический процесс в ступени турбины

а – активной; б – реактивной;

Рис. 11. Термодинамический процесс в многоступенчатой турбине

Рис. 12. Продольный разрез турбины К-6-35

1 – вал; 2 – гибкая опора; 3 – корпус переднего уплотнения; 4 – клапанная коробка; 5 – переднее концевое уплотнение; 6 – корпус турбины; 7 – заднее концевое уплотнение; 8 – жесткая соединительная муфта;9 – опорная лапа турбины

Рис. 13. Продольный разрез турбины Т-6-35

Рис. 14. Продольный разрез турбины ПТ-25-90/10/1,2

Рис. 15. Поворотная диафрагма соплового парораспределения ЦСД турбины ПТ-25-90/10/1,2

Рис. 16. Продольный разрез турбины Р-4-35/3

Рис. 17. Продольный разрез верхней половины турбины ПР-6-35-15/5

а

б

Рис. 18. Зависимость относительного лопаточного КПД η_ол от потерь ξ_с, ξ_р, ξ_вс от отношения скоростей u/c_ф для ступеней со степенью реактивности а: ρ=0; б: ρ=0,5

а

б

Рис. 19. Бандажирование рабочих лопаток с помощью ленточного (а) и (проволочного (б) бандажей

Рис. 20 . Цельнокованный ротор ЦВД

Рис. 21. Сборный ротор ЦНД

 1 - ступенчатый вал; 2-4 – насадные диски 1,2,3-ей ступеней ЦНД; 5 – втулка концевого уплотнения; 6 – втулка масляного уплотнения корпуса подшипника; 7 – осевая шпонка; 8 – торцевые шпонки; 9 – шейка вала под вкладыш опорного подшипника скольжения

д

Рис. 22. Колеса последних ступеней турбин

а – К-50-90, К-100-90; б – К-200-130; в – К-300-240, К-800-240; г – К-1200-240; д -  защита входных кромок лопаток последних ступеней стеллитовыми накладками

Рис. 23. Проточная часть с двухярусной предпоследней ступенью (ступень Баумана)

а

б

Рис. 24. Установка нижней половины диафрагмы в обойме (а) и взаимная фиксация верхней и нижней половин диафрагмы (б)

а: 1 – диафрагма; 2 – обойма; 3 – опорные лапки нижней половины диафрагмы; 4 – радиальная шпонка; 5 – специальная шпонка; б : 1 – специальная вертикальная шпонка; 2 – специальная радиальная шпонка; 3 – опорные лапки; 4 – обойма; 5 –регулировочные прокладки

Рис. 25. Схема разгрузки осевого усилия в активной турбине с помощью разгрузочного поршня

Рис. 26. Схема дроссельного парораспределения (а) и процессы расширения пара в турбине (б) при различных степенях открытия дроссельного клапана

1 – дроссельный регулирующий клапан; 2 – сопла первой ступени

Рис. 27. Схема соплового парораспределения

1,2,3 -  регулирующие клапаны  соответственно 1-ой, 2-ой и 3-ей группы сопел

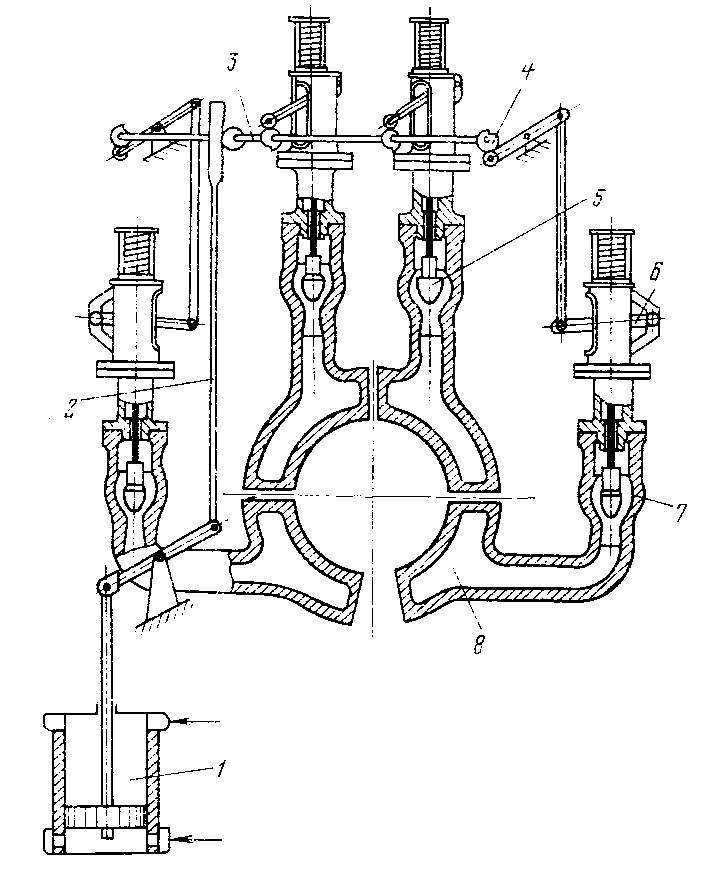

Рис. 28. Сопловая система парораспределения с отдельными клапанными коробками

1 – шток сервомотора; 2 – рейка; 3 – кулачковый вал; 4 – кулачковые шайбы; 5 – регулирующие клапана; 6 - рычаг; 7 – корпус клапана; 8 – сопловая коробка

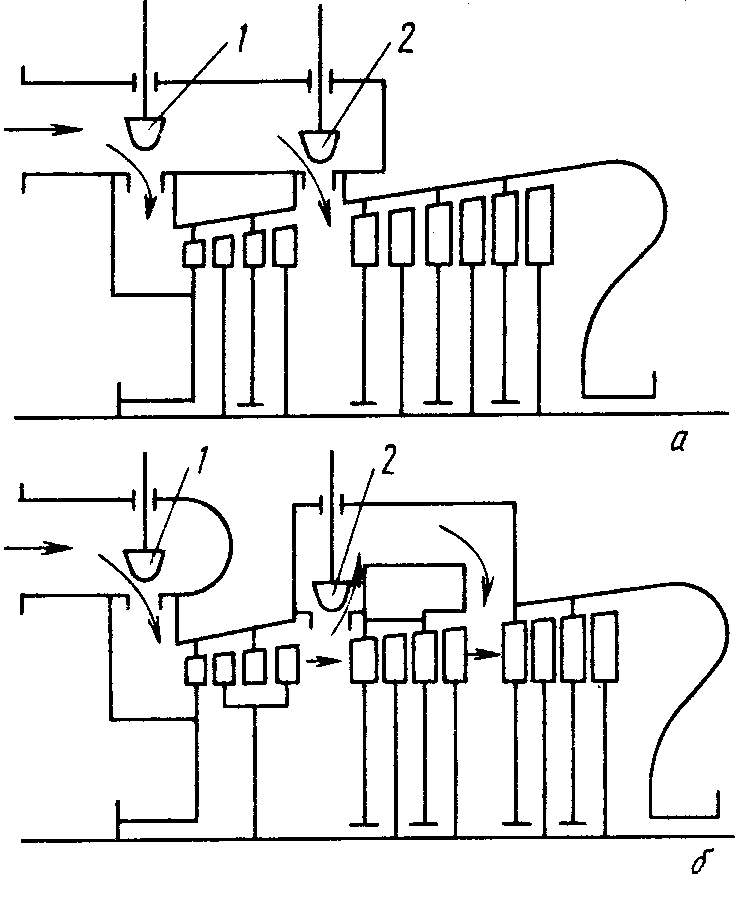

Рис. 29. Схемы обводного парораспределения с внешним (а) и внутренним (б) обводом

Рис. 30. Моментные характеристики турбины и генератора

а

Рис. 31. Схема центробежного регулятора прямого действия (а) и непрямого действия с сервомотором (б)

а: 1 -  валик регулятора частоты вращения; 2 – возвратные пружины; 3 – грузы; 4 – скользящая муфта; 5 – рычаг; 6 – шарнир; 7 – регулирующий клапан; 8 – маховичок механизма управления турбиной (МУТ); 9 – натяжная пружина; б: 1 – передача; 2,3 – диски золотника; 4 - масляный насос; 5 – муфта; 6 – регулятор; 7 – сервомотор; 8 – поршень; 9 – регулирующий клапан;

Рис. 32. Бесшарнирный быстроходный регулятор частоты вращения турбины

1 – траверса; 2 – пружина; 3 – упругая рамка; 4 – отбойная пластина; 5 - грузы

Рис. 33. Принципиальная схема регулирования частоты вращения турбины с гидравлическими связями

1 – маховичок; 2 – золотник; 3 – букса; 4,5 – окна для слива жидкости; 6,7 – камеры рабочей жидкости; 8 – отбойная пластина; 9 – регулятор частоты; 10 – импульсная линия; 11 – золотник; 12 – золотник обратной связи; 13 – окно золотника; 14 – сервомотор; 15 - регулирующий клапан; 16 – турбина; 17 – сопло

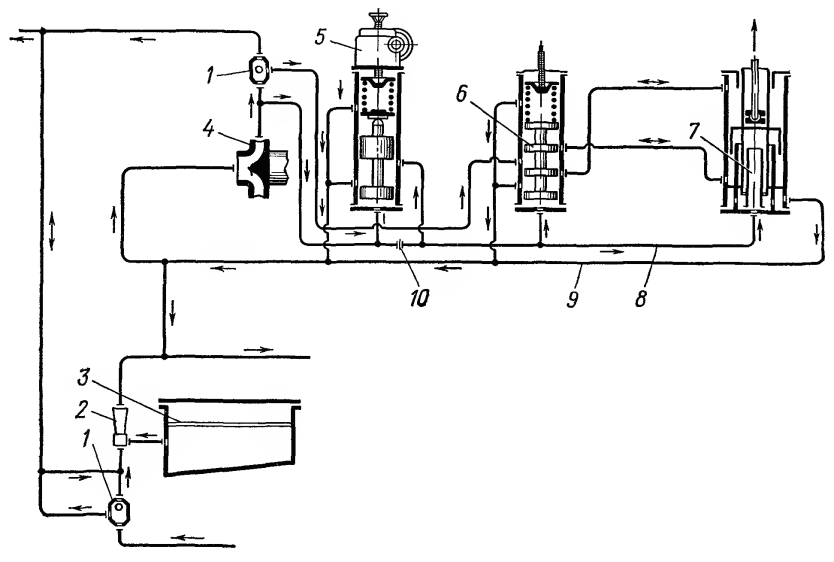

Рис. 34. Схема гидродинамического регулирования паровой турбины

1 – маслоприемник; 2 – инжектор; 3 – масляный бак; 4 – главный маслонасос (насос-регулятор); 5 – трансформатор давления; 6 – золотник сервомотора; 7 – сервомотор; 8 – импульсная линия; 9 – сливная линия; 10 – дроссельная диафрагма

а

б

Рис. 35. Статическая характеристика системы регулирования (а) и смещение статической характеристики механизмом управления турбиной (б)

Рис.36. Кривые переходных процессов при сбросе нагрузки при различной степени неравномерности регулирования

1 – δ = 8 %; 2 - δ = 4 %; 3 - δ = 1 %; 4 – частота вращения при срабатывания защиты; 5 – предельно допустимая частота вращения по условиям прочности деталей турбины

Рис. 37. Автомат безопасности

1 – кольцевой боек; 2 – стержень; 3,5 – втулки; 4 – вал; 6 – пружина; 7 – регулировочный винт; 8 – камеры для масла

Рис. 38. Принципиальная схема защиты турбины от разгона

1 – насос; 2 – напорный трубопровод; 3 – золотник регулятора частоты; 4 – золотник системы управления; 5,7 – золотники сервомоторов стопорных клапанов ЦВД и ЦСД; 6,8 – стопорные клапана ЦВД и ЦСД; 9,19 – регулирующие клапана; 10,18 – золотники; 11 –рычаг; 12 – кнопка безопасности; 13 – выключатель; 14 – золотник

Рис. 39. Реле осевого сдвига турбины

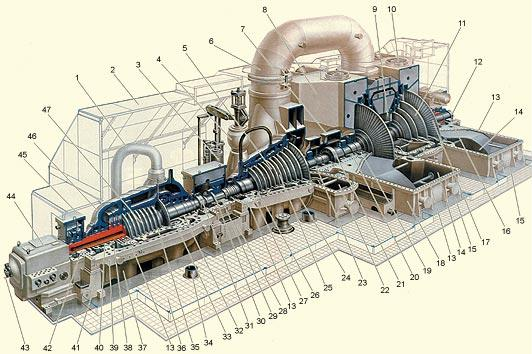

Рис. 40. Устройство паровой турбины с промежуточным перегревом пара

1 – перепускные трубы; 2 – кожух; 3 – механизм управления регулирующими клапанами ЦСД; 4 – регулирующие клапана ЦСД; 5 – ротор ЦСД; 6 – перепускные (реверсивные) трубы; 7,28,45 - опоры; 8 – кожух ЦНД; 9 – паровпускная камера ЦНД; 11 – ротор ЦНД; 12 – полумуфта; 13 – горизонтальный разъем; 14 – выходной патрубок ЦНД; 15 – опорный пояс; 16,20,23,39,42 – нижние половины опорных вкладышей; 18,24,39 – нижние половины корпусов ЦВД, ЦСД, ЦНД; 19,32,40 – концевые уплотнения; 20,23,29,42 – вкладыши подшипников; 21,31 – муфты; 22 – выходной патрубок ЦСД; 24,39 – нижние половины наружных корпусов цилиндра ЦВД и ЦСД; 26 – паровпускная полость ЦСД; 28,41 – корпуса опор; 30 – гребень упорного подшипника; 35 – внутренний корпус цилиндра; 36 – фундаментная плита; 37 – выходные патрубки корпуса ЦВД; 38 – выходная камера ЦВД; 43 – механизм управления турбиной; 44 – блок регулирования и управления турбиной;

Рис. 41. Схема ГТУ простого цикла

Рис. 42. Ротор ГТУ в сборе (а) и элементы ротора компрессора (б), (в)

Рис. 43. Ротор воздушного компрессора ГТУ

Рис. 44. Компоновка ГТУ с тубчато-кольцевой камерой сгорания

Рис. 45. Компоновка ГТУ “General Electric”

Рис. 46. Схема движения воздуха и продуктов сгорания в ГТУ

Рис. 47. Секция многотрубной камеры сгорания

1 – входной кожух; 2 – тарелка; 3 – завихритель; 4 - конус; 5 – цилиндрическая часть пламенной трубы; 6 –конусное кольцо; 7 – цилиндрическая часть пламенной трубы; 8 -  кожух вторичного воздуха

а

б

в

Рис. 48. Схемы охлаждения рабочих (а), сопловых (б) лопаток газовой турбины и вид сопловой лопатки (в)

Рис. 49. Схема охлаждения газовой турбины

Рис. 50. Компоновочные схемы ГТУ “Siemens”

Рис. 51. Принципиальная схема ГТУ “Siemens”

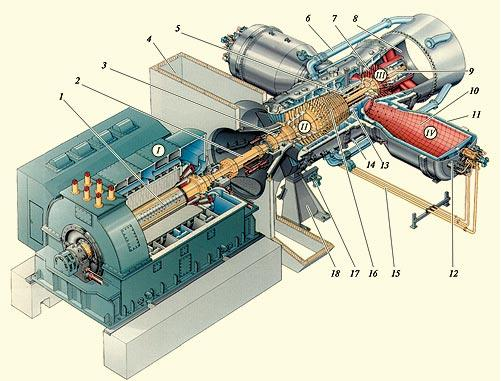

Рис. 52. Устройство ГТУ “Siemens”

Рис. 53. Компоновка ГТУ “ABB”

Рис. 54. Внешний вид ГТУ “ABB” на сборочном стенде

Рис. 55. Газотурбинная установка ГТЭ-25У

Рис. 56. Газовая турбина ГТ100-750-2

 компрессор высокого давления; 2 – камера сгорания высокого давления; 3 – турбина высокого давления; 5 – турбина низкого давления; 6 – компрессор низкого давления

Рис. 57. Монтаж ротора ГТУ

Рис. 58. Транспортировка ГТУ в сборе
