Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего профессионального образования

«Уральский федеральный университет

имени первого Президента России Б.Н. Ельцина»

Строительный институт

Кафедра гидравлики

УЧЕБНО-МЕТОДИЧЕСКИЙ МАТЕРИАЛ

ПО ДИСЦИПЛИНЕ: «Гидравлика и гидропневмопривод»

СХЕМЫ, ИЛЛЮСТРАЦИИ, некоторые пояснения

к ЛЕКЦИОННОМУ КУРСУ: «Гидравлика и гидропневмопривод»

Составитель: к.э.н., доцент Плешков С.Ю.

Научный редактор: доцент, к.т.н. Некрасов А.В.

Рекомендовано для студентов, обучающихся по специальностям: направление 150800 – Гидравлическая, вакуумная и компрессорная техника; специальность 150802 - Гидравлические машины, гидроприводы и гидропневмоавтоматика; направление 270880 – Строительство, профиль – Гидропневмоситемы в строительстве и промышленности; направление 151900.62 – Конструкторско-технологическое обеспечение машиностроительных производств; специальность 151901 – Технология машиностроения; направление 190100 – Наземные транспортные технологические комплексы; специальность 190105 - Подъемно-транспортные, строительные, дорожные машины и оборудование

УрФУ имени первого Президента России Б.Н. Ельцина,

2013

Иллюстрации к Лекции 1:

Введение. Предмет гидравлики и краткая история её развития

Рис. 1.1. Разделы гидромеханики

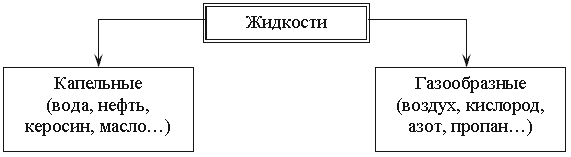

Рис. 1.2. Виды жидкостей

Рис. 1.3. Сжатие жидкостей и газов

(Н/м2) или (Па),

где F - сила, действующая на жидкость, Н (ньютоны); S - площадь, на которую действует эта сила, м²

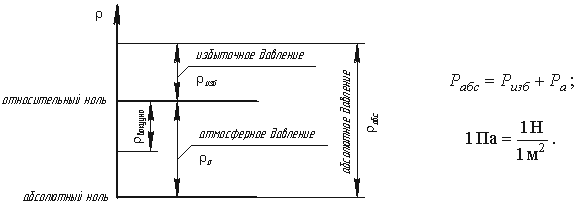

Рис. 1.5. Схема к определению давлений

За единицу давления в Международной системе единиц (СИ) принят паскаль – давление, вызываемое силой 1 Н, равномерно распределенной по нормальной к ней поверхности площадью 1 м²:

1 Па = 1 Н/м² = 10-3 кПа = 10-6 МПа.

В технике в настоящее время продолжают применять систему единиц МКГСС, в которой за единицу давления принимается 1 кгс/м². 1 Па = 0,102 кгс/м² или 1 кгс/м² = 9,81 Па.

Рис. 1.6. Силы поверхностного натяжения

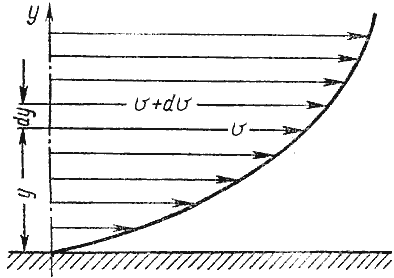

Рис. 1.7. Профиль скоростей при течении вязкой жидкости вдоль стенки

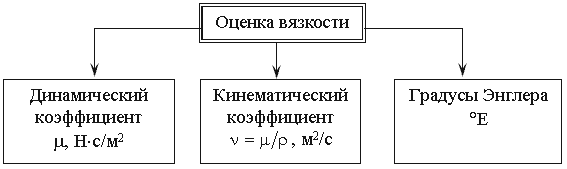

Рис. 1.8. Способы оценки вязкости жидкости

Иллюстрации к Лекции 2: ОСНОВЫ ГИДРОСТАТИКИ

В покоящейся жидкости всегда присутствует сила давления, которая называется гидростатическим давлением. Если эту силу P разделить на площадь дна Sabcd, то мы получим среднее гидростатическое давление, действующее на дно резервуара.

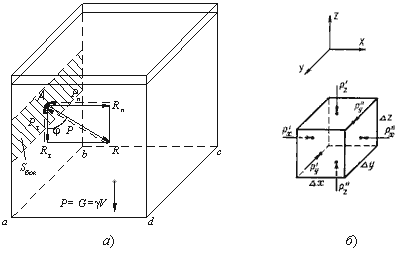

Рис. 2.1.

Схема, иллюстрирующая свойства гидростатического давления:

а - первое свойство;

б - второе свойство

Рис. 2.2. Схема для вывода основного уравнения гидростатики

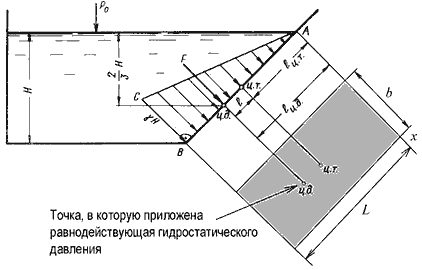

Рис. 2.3.

Схема к определению равнодействующей гидростатического давления на плоскую поверхность

Рис. 2.4. Схема к определению равнодействующей гидростатического давления на цилиндрическую поверхность

Рис. 2.5. Поперечный профиль судна

Рис. 2.6. Закрытый сосуд, наполненный жидкостью

Пьезометрическим, или гидростатическим напором Н называется высота для точки, находящейся под давлением от плоскости сравнения до поверхности, где давление равно атмосферному.

Приведенной высотой давления hпр называется высота от точки, находящейся под давлением, до поверхности, где давление равно нулю.

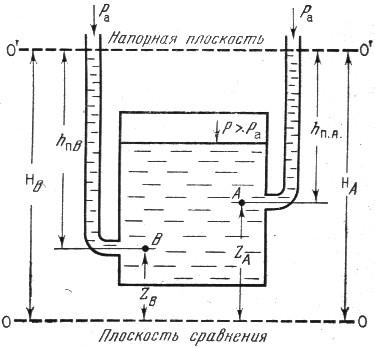

Рис. 2.7. Закрытый сосуд, наполненный жидкостью

(в состоянии равновесия)

Полным пьезометрическим напором Нп.п.н называется высота от плоскости сравнения для точки, находящейся под давлением, до поверхности, где давление равно нулю.

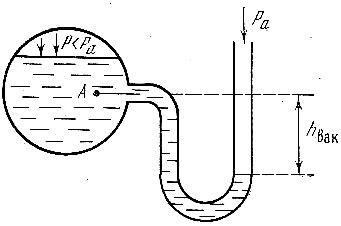

Рис. 2.8. Баллон с обратным пьезометром

Ратмабсghвак

Отсюда:
