Выбор электротеплового реле
Тепловые реле выбираются согласно условию
где Iтр – номинальный ток теплового реле, А.
Для защиты двигателя от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора выбираем электротепловое реле РТИ-1312 (рис. П.5.5).
Электротепловые реле серии РТИ являются электрическими устройствами, имеющими собственное потребление энергии. Устанавливаются непосредственно на контакторах серии КМИ.
Данные электротеплового реле приведены в табл. П.5.8.
Таблица П.5.8
Электротепловое реле |
Диапазон уставок реле, А |
РТИ-1312 |
5,5–8 |

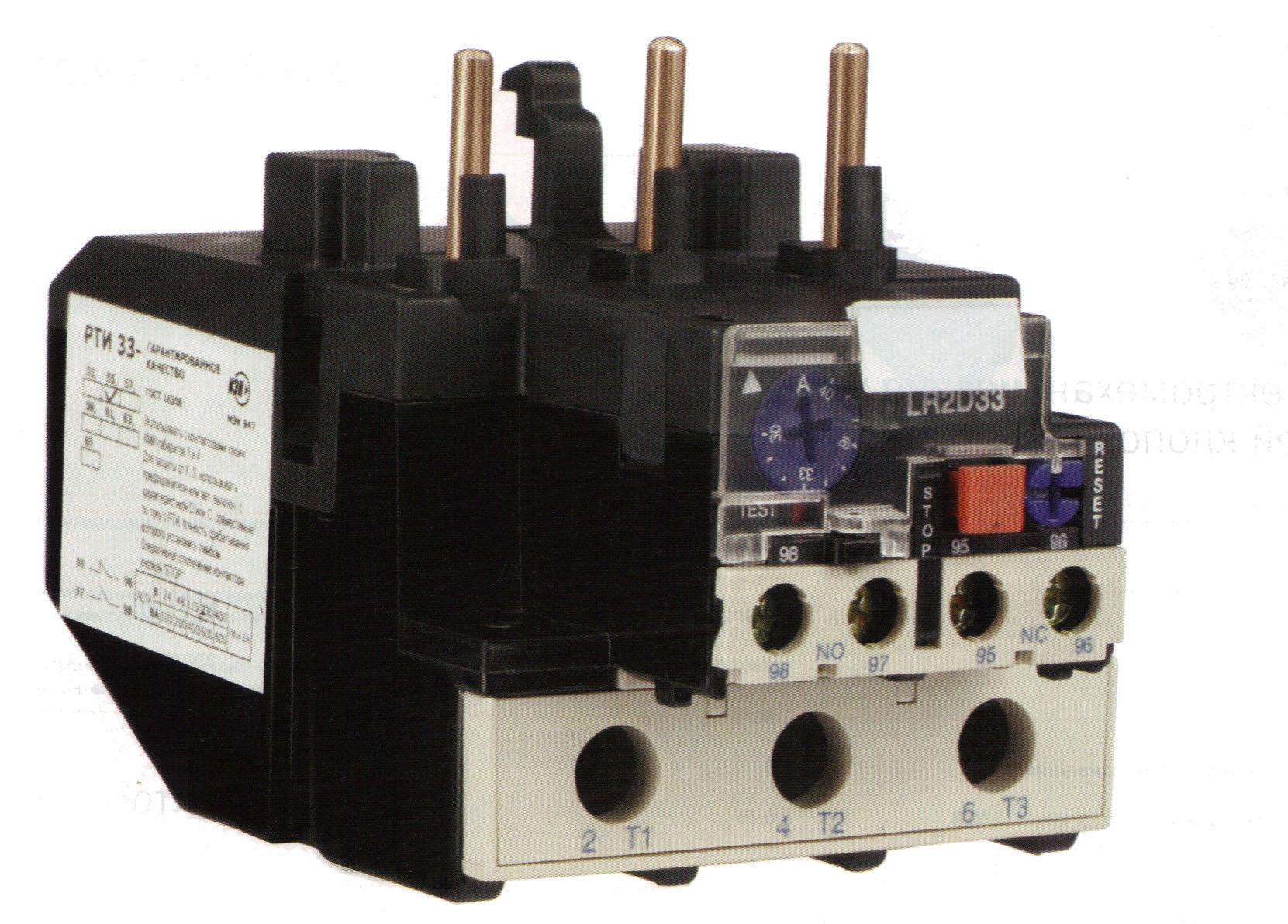

Рис. П.5.5. Электротепловое реле серии РТИ
Время-токовая характеристика реле серии РТИ приведена на рис. П.5.6.

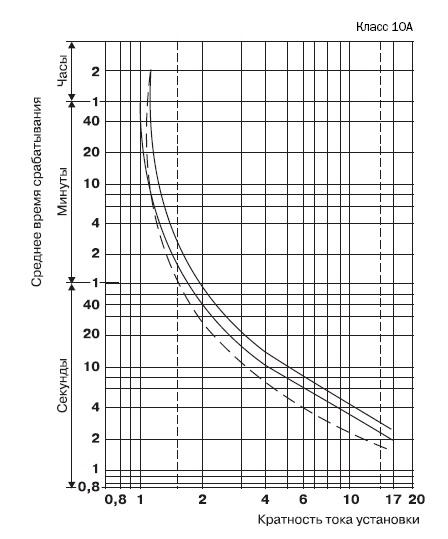

Рис. П.5.6. Время-токовая характеристика реле серии РТИ:
1 – симметричный трехфазный режим из холодного состояния;
2 – симметричный двухфазный режим из холодного состояния;
3 – симметричный трехфазный режим после длительного протекания
номинального тока (горячее состояние)
Выбор автоматического выключателя
Автоматический выключатель должен защищать сеть от токов коротких замыканий и от перегрузки, поэтому выбирается автоматический выключатель с комбинированным расцепителем.
1. Значение номинального напряжения автоматического выключателя Uнв должно соответствовать значению номинального напряжения сети Uном
Uнв
Uном,
Uнв
0,4 кВ.
2.
Значение номинального тока теплового
расцепителя
должно быть больше или равно максимальному
длительному расчетному значению тока
группы электроприемников
.
3.
Ток срабатывания электромагнитного
расцепителя
отстраивается от пускового тока
наиболее крупного двигателя
,
где Kн – коэффициент надежности, учитывающий разброс параметров выключателя (для автоматических выключателей типа ВА 47-29 Kн = 1,5)
Выбираем автоматический выключатель (рис. П.5.7), данные которого приведены в табл. П.5.9.
Таблица П.5.9
Серия автомата |
Число полюсов |
Номинальный ток, А |
Характеристика срабатывания расцепителя |
ВА 47-29 |
3 |
25 |
B |
Автоматические выключатели ВА 47-29 предназначены для защиты от перегрузки и токов короткого замыкания электрических цепей с единичными и групповыми потребителями электрической энергии.
Выключатели ВА 47-29 с характеристикой срабатывания от тока короткого замыкания В (рис. П.5.7) имеют следующие области применения:
– бытовые цепи, выполненные алюминиевыми и медными проводами;
– нагрузки производственного характера с электродвигателями и пуско-регулирующими аппаратами люминесцентных ламп.
На
рис. П.5.8 пунктирная линия – это верхняя
граница время-токовой характеристики
для автоматических выключателей с
номинальным током
Рис. П.5.7. Автоматический выключатель ВА 47-29

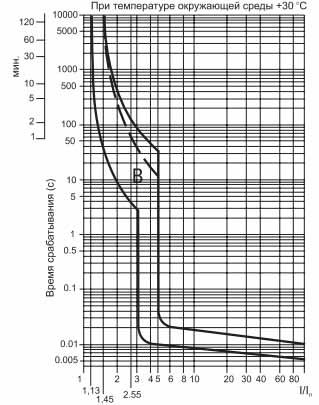

Рис. П.5.8. Время-токовая характеристика В
автоматического выключателя ВА 47-29
Проверяем
чувствительности отсечки при двухфазных
и однофазных коротких замыканиях.
Расчетные значения коэффициентов
чувствительности при двухфазных
и однофазных
коротких замыканиях определяются по
соотношениям
где
–
минимальные токи коротких замыканий в
точке К1,
kр
– коэффициент
разброса срабатывания отсечки по току
(рекомендуется принимать 1,1kр
не менее
1,4–1,5).
Подставив значения, получаем
