Приложение 5
Выбор кабельных линий, автоматического
Выключателя и предохранителя в сети 0,4 кВ
Задание на проектирование
Выбрать сечения и марки кабельных линий 1 и 2, автоматический выключатель в линии 1, предохранитель в линии 2 сети 0,4 кВ (рис. П.5.1).
Исходные данные к расчету:
– тип трансформатора Т ТМ-1000/6/0,4; схема соединения обмоток D/Uо;
– длина кабельной линии 1 l = 70 м;
– длина кабельной линии 2 l = 15 м, способ прокладки – открыто по стене;
– помещение РП – невзрывоопасное и пожаробезопасное.
Состав и параметры оборудования, получающего питание от РП приведены в табл. П.5.1.
Таблица П.5.1
Тип электроприемника |
Паспортная номинальная мощность электро-приемника, Pп, кВт |
|
tg j |
ПВ, % |
1. Печь ВЧ-нагрева |
11,0 |
0,80 |
1,0 |
– |
2. Установки ручной шлифовки (2 шт) |
0,6 |
0,25 |
1,3 |
– |
3. Подъемник |
2,0 |
0,20 |
1,3 |
15 |
Схема участка сети цеха промышленного предприятия приведена на рис. П.5.1.
1. Расчет электрических нагрузок по коэффициенту расчетной активной мощности
Расчетный максимум нагрузки кабеля, питающего силовую нагрузку напряжением до 1 кВ, определяется по коэффициенту расчетной активной мощности
,
где Kр – расчетный коэффициент активной мощности; Pci – средняя активная мощность i-го электроприемника; m – количество электроприемников.
Средняя активная мощность электроприемника определяется следующим образом
,
где kиi – индивидуальный коэффициент использования; Pном i – установленная мощность электроприемников.

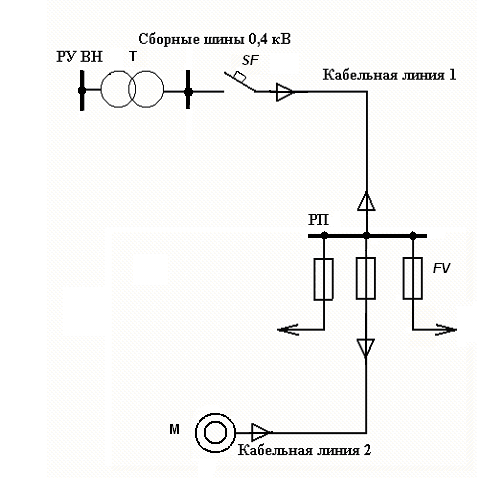

Рис. П.5.1. Схема участка сети цеха промышленного предприятия:
РУ ВН – распределительное устройство высшего напряжения;
Т – трансформатор; SF – автоматический выключатель;
РП – распределительный пункт; FV – предохранитель;
М – асинхронный двигатель
Установленная мощность электроприемников
,
где Pп – паспортная активная мощность; ПВ – продолжительность включения.
Печь ВЧ-нагрева
Установки ручной шлифовки (2 шт)
Подъемник
Средняя реактивная мощность электроприемника определяется следующим образом
где tgji – коэффициент реактивной мощности.
Печь ВЧ-нагрева
Установки ручной шлифовки (2 шт)
Подъемник
Перечень электроприемников, подключенных к РП, и их параметры приведены в табл. П.5.2.
Таблица П.5.2
Наименование оборудования |
Количество, шт. |
Номинальная мощность, кВт |
kи |
|
Pc, кВт |
Qc, кВ×Ар |
|
1
2 1
|
11,000
1,200 0,775
|
0,80
0,25 0,20
|
1,0
1,3 1,3
|
8,80
0,30 0,155,00 |
8,80
0,39 0,20 |
Итого |
4 |
12,975 |
0,713 |
|
9,25 |
9,39 |
Величина расчетного коэффициента активной мощности Kр находится по справочным данным (табл. П.5.3) в зависимости от величины группового коэффициента использования Kи и эффективного числа электроприемников nэ.
Групповой коэффициент использования активной мощности определяется по формуле
Допускается определение эффективного числа приемников по упрощенной формуле
где Рном i max – номинальная мощность наиболее мощного электроприемника.
Величина расчетного коэффициента активной мощности Kр = 1,14.
Таблица П.5.3
