Приложение 2
Пример определения мощности двигателя для поршневого насоса
Насос подает воду на высоту Н = 60 м с расходом Q = 0,02 м3/с. Горизонтальная длина магистрали l = 1200 м при диаметре труб d = 135 мм, магистраль содержит две заслонки, два вентиля и четыре колена в 90° с радиусом закругления R = 500 мм, hн = 0,81. КПД механической передачи от двигателя к насосу hп = 0,95. Режим работы насоса продолжительный.
Мощность двигателя для насоса определяется по (1.1) с учетом падения напора в элементах магистрали – DН. Это падение складывается из падения напора в самой магистрали DНм, падения напора в ее коленах DНк и падений напора в заслонках DНз и вентилях DНв:
.
Падение напора в магистрали определяется по формуле
,
где а = 0,00074 для новых чугунных труб; а = 0,00092 для чугунных труб, бывших в употреблении; J – скорость воды
м/с.
Следовательно,
м.
Падение напора в коленах, заслонках и вентилях находится по формуле
,
где ki определяется типом арматуры.
Для колен d/R = 135/500 = 0,27 kк = 0,155 и падение напора для четырех колен (n = 4)
м.
Для вентилей kв = 0,49 и при двух вентилях падение напора
м.

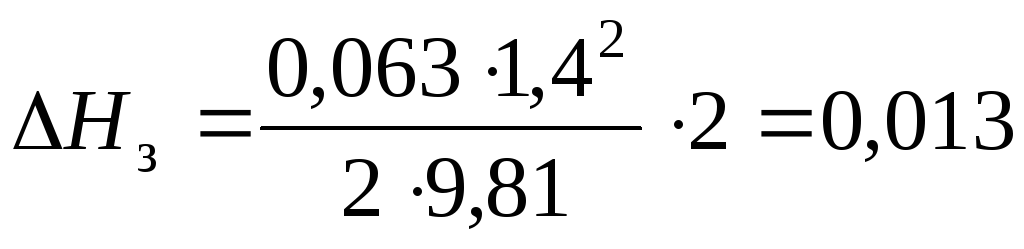

Для заслонок kз = 0,063 и при двух заслонках падение напора
м.
Суммарное
падение напора
м. Требуемая
мощность приводного двигателя
кВт.
Коэффициент запаса Кз определяется при выборе двигателя по каталогу.
Приложение 3

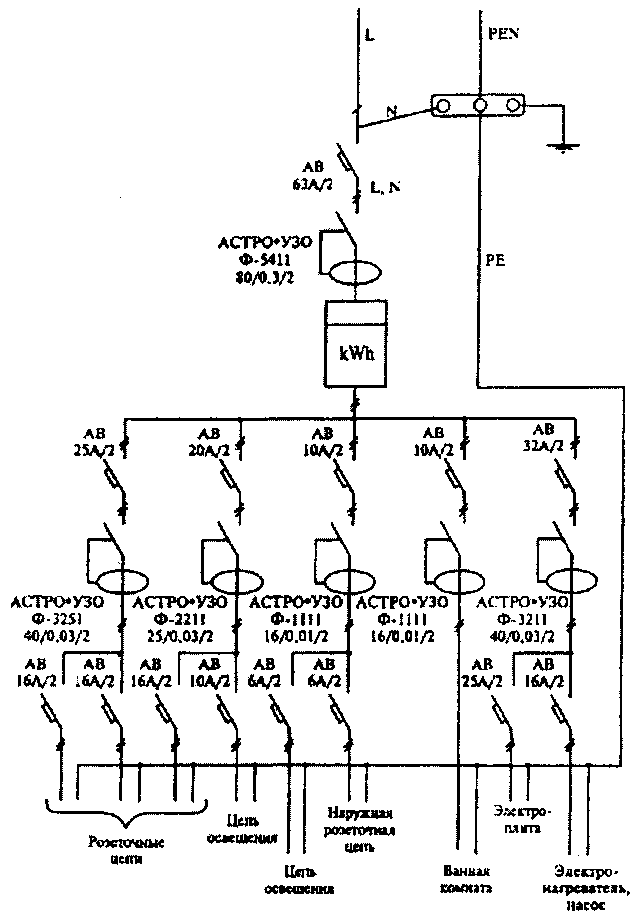

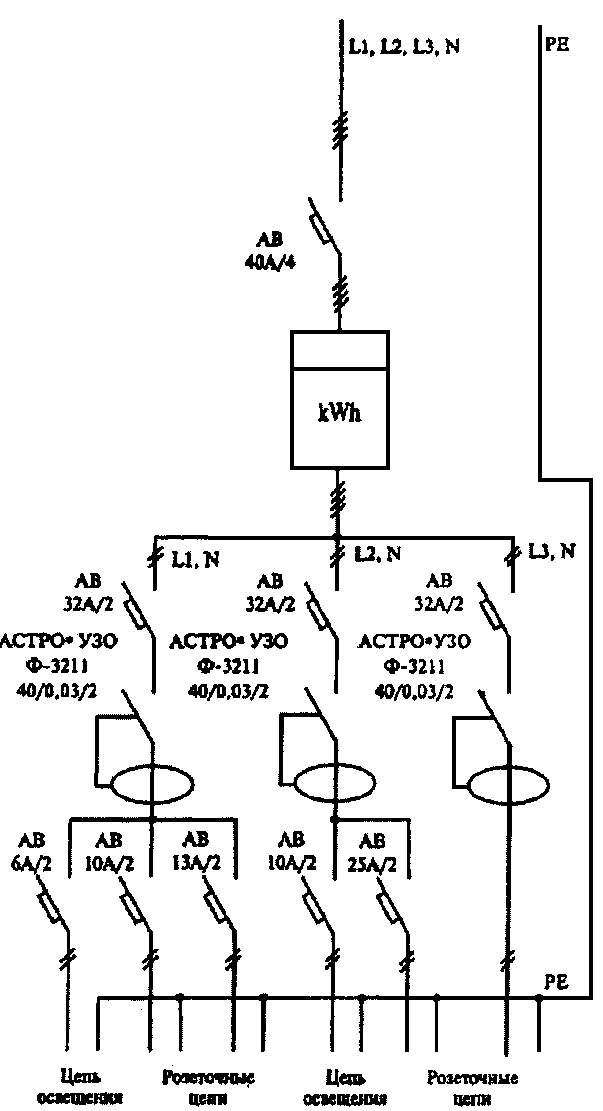

Рис. П.3.1. Схема электроснабжения здания с трехфазным вводом.
Рис. П.3.2. Схема электроснабжения коттеджа с системой ТN-C S
Приложение 4
Таблица П.4.1
Графические обозначения элементов схем релейной защиты
|

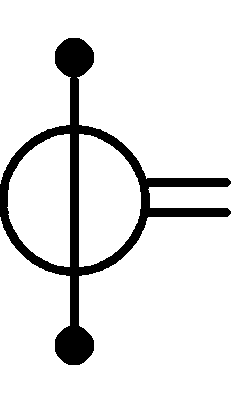

1. Трансформатор тока с одной вторичной обмоткой |
|
|
|

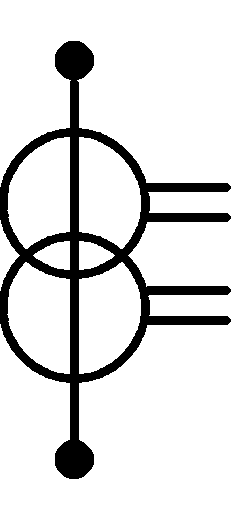

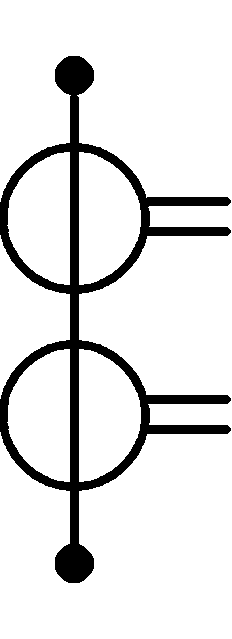

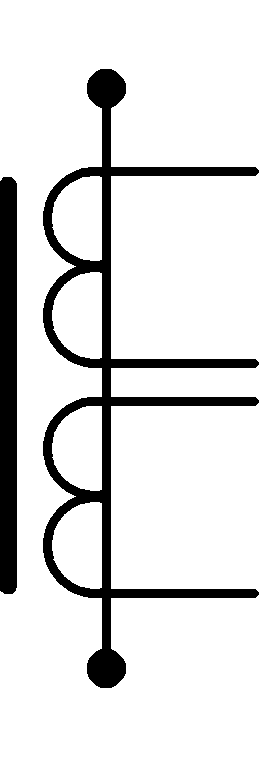

2. Трансформатор тока с одним сердечником и двумя вторичными обмотками |
|
|
|

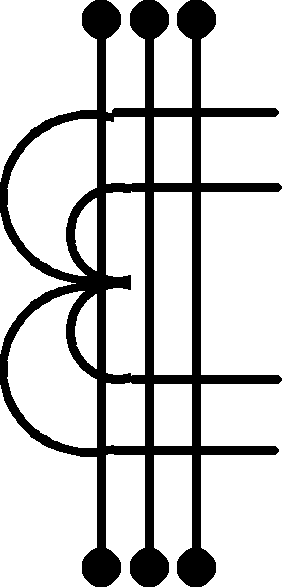

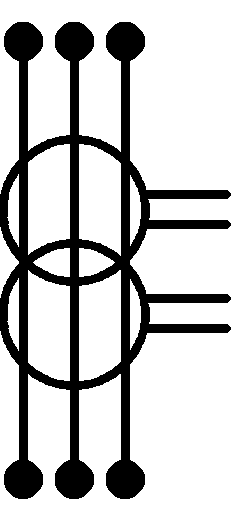

3. Трансформатор тока с двумя сердечниками и двумя вторичными обмотками |
|
|
|

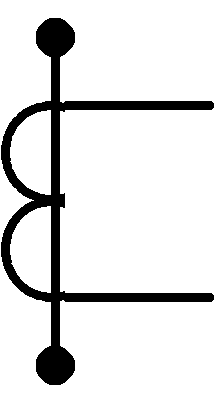

4. Трансформатор тока шинный нулевой последова- тельности с катушкой подмагничивания |
|
|
|

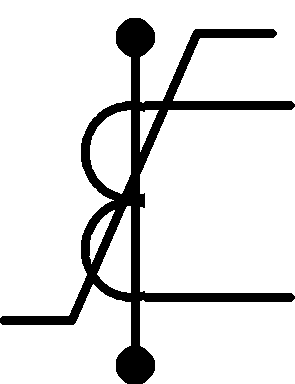

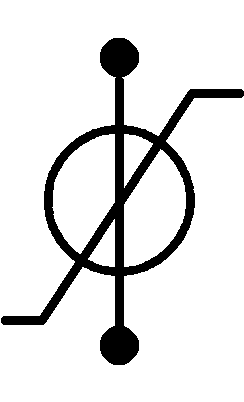

5. Трансформатор тока быстронасыщающийся |
|
|
|

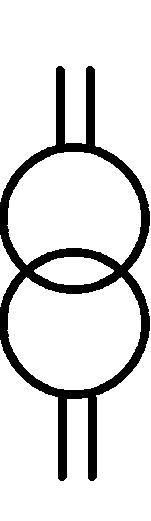

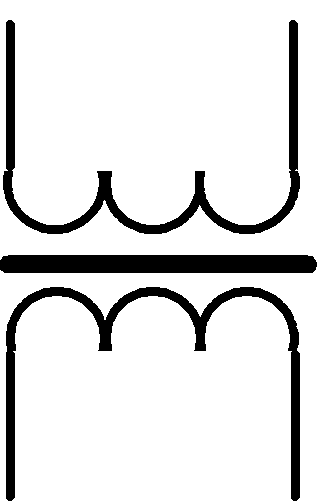

6. Трансформатор напряжения измерительный |
|
|
|
7. Контакт коммутационного устройства (реле): |
| |
|

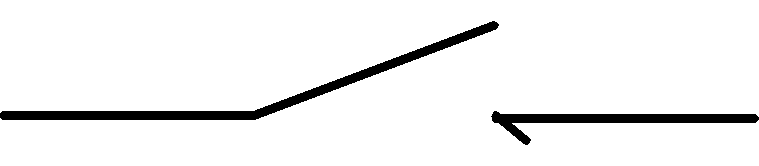

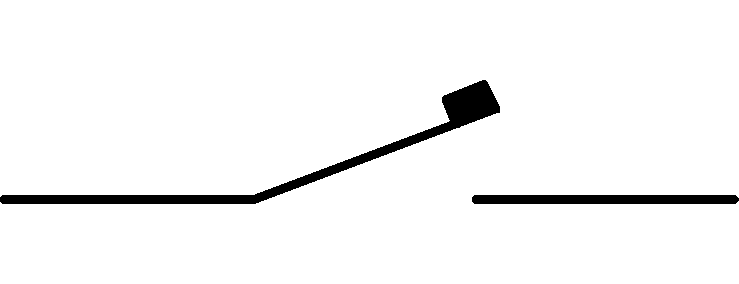

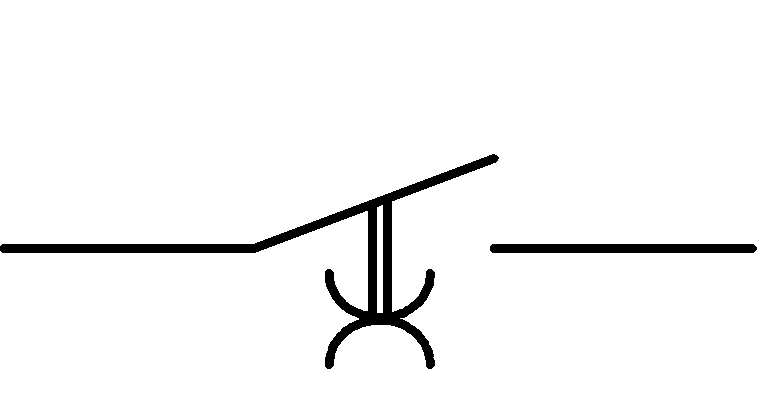

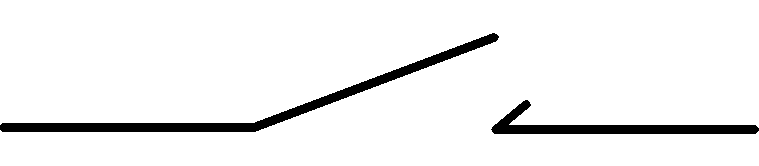

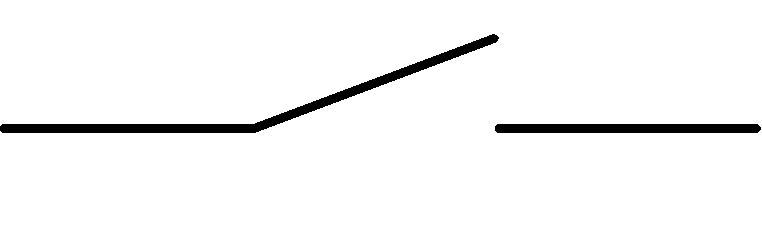

а) замыкающий |
| |
|

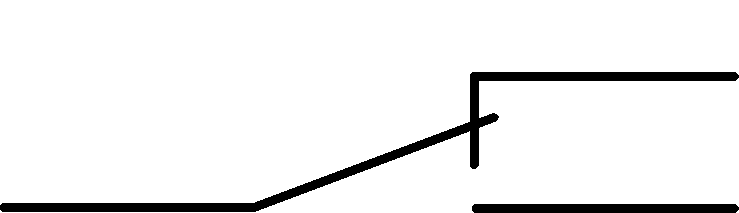

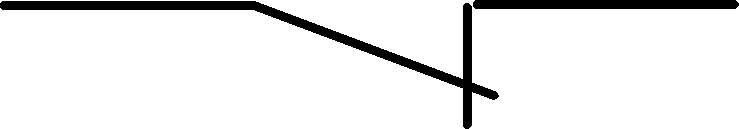

б) размыкающий |
|
|
|

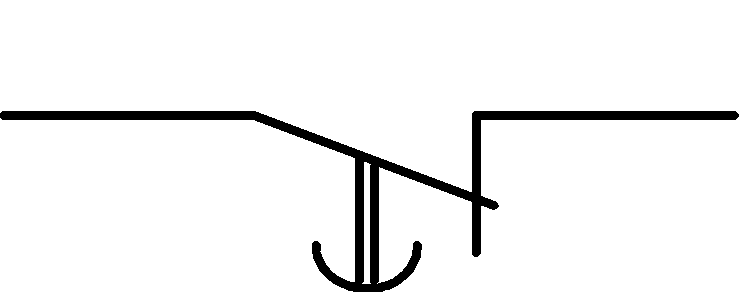

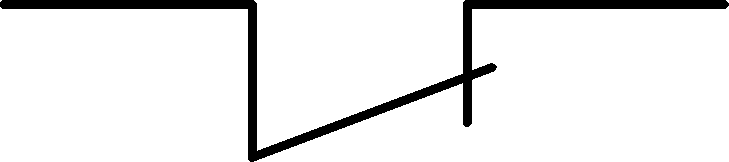

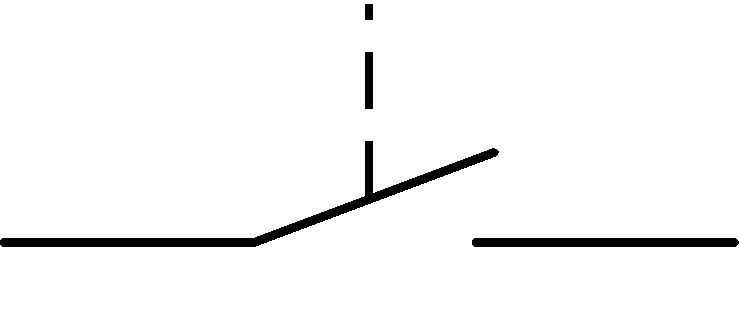

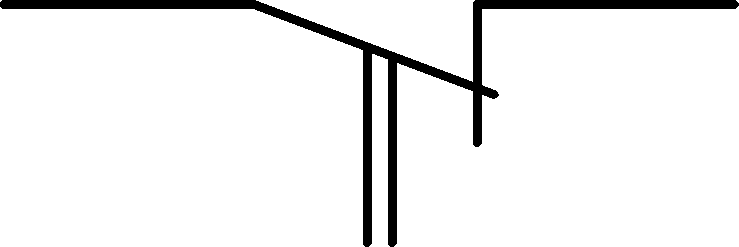

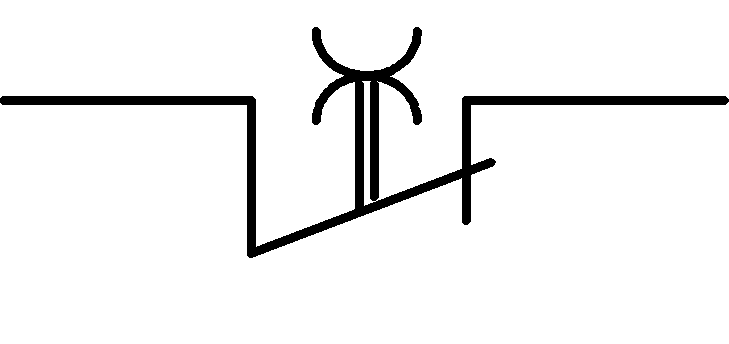

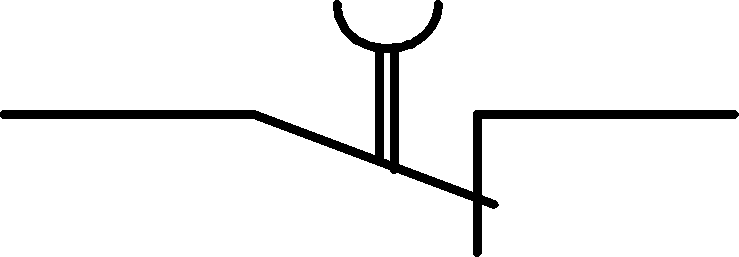

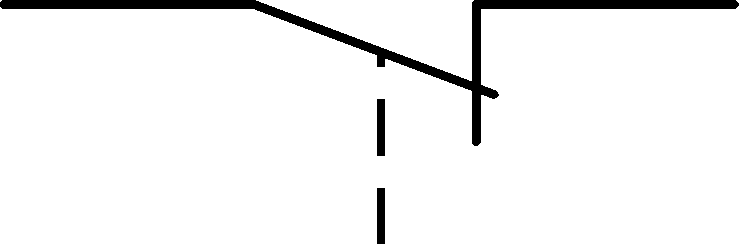

в) переключающий |
| |
|

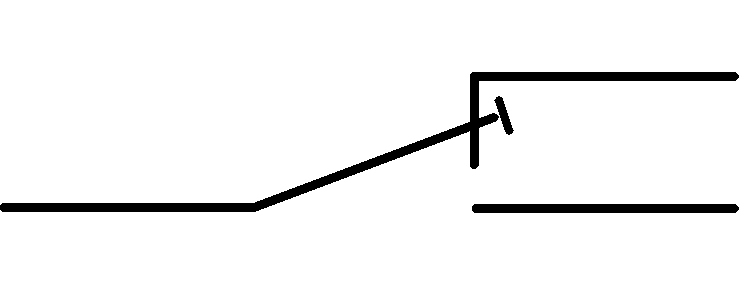

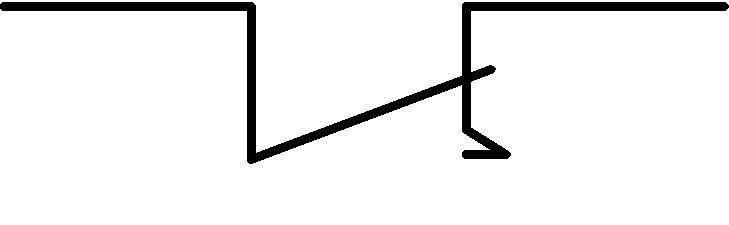

г) переключающий без размыкания цепи |
| |
|

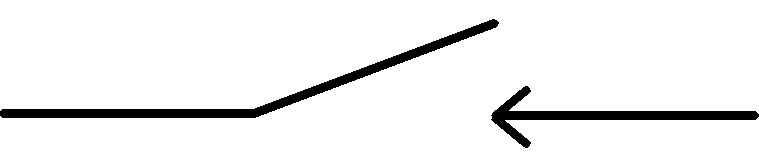

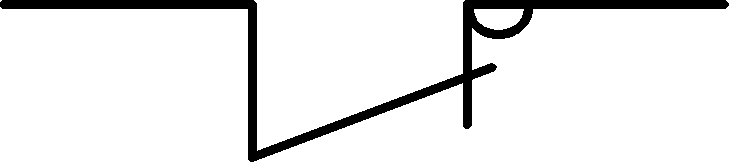

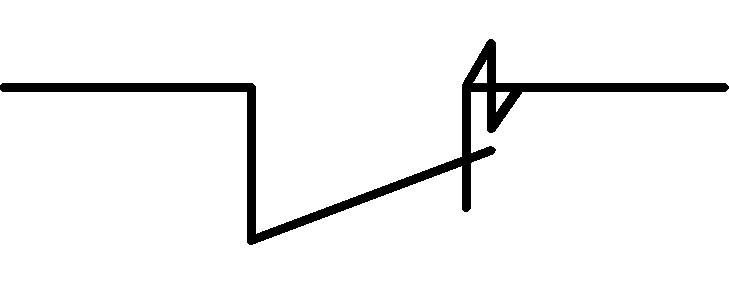

8. Контакт импульсный замыкающий: |
| |
|
а) при срабатывании |
| |
|
б) при возврате |
| |
|
в) при срабатывании и возврате |
| |
|

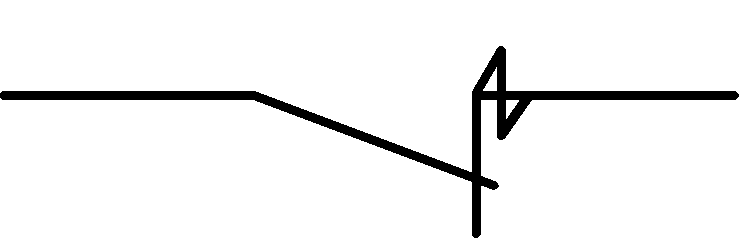

9. Контакт импульсный размыкающий: |
| |
|
а) при срабатывании |
| |
|
б) при возврате |
| |
|
в) при срабатывании и возврате |
| |
|

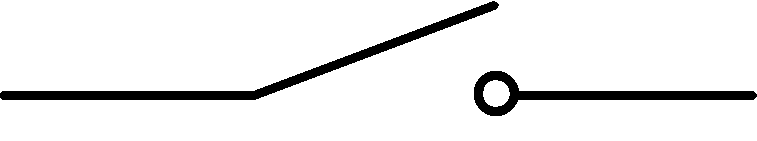

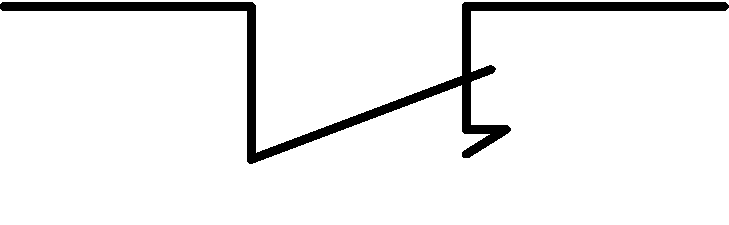

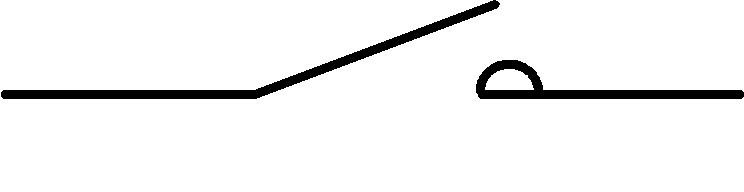

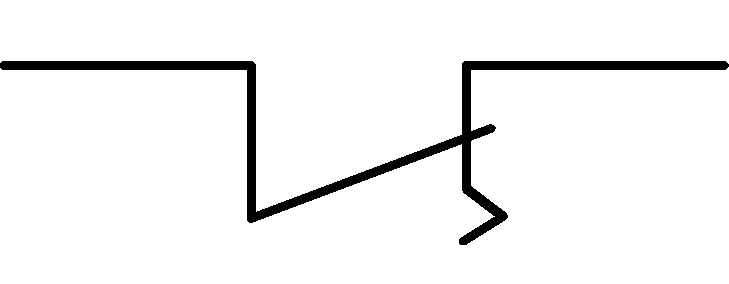

10. Контакт без самовозврата: |
| |
|
а) замыкающий |
| |
|
б) размыкающий |
|
|
|

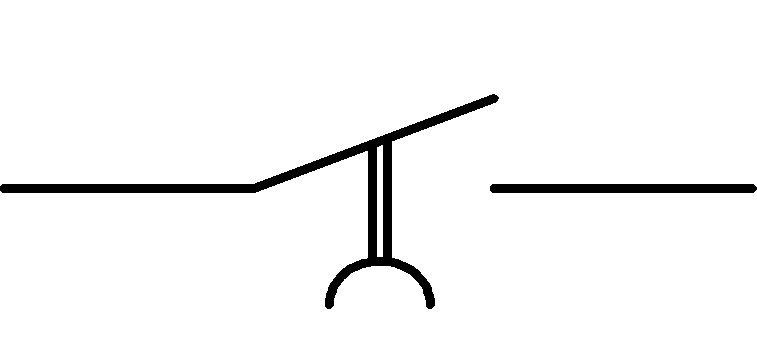

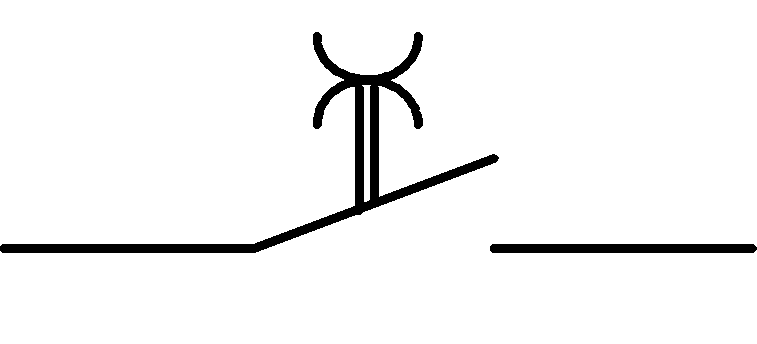

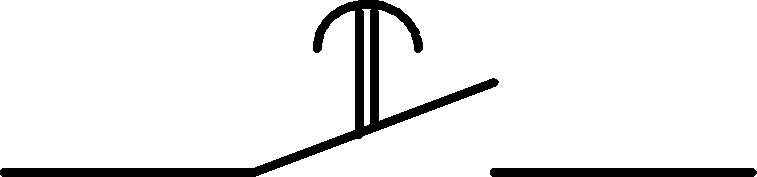

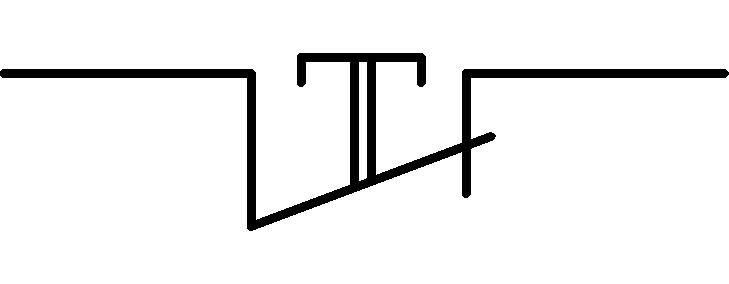

11. Контакт для коммутации сильноточной цепи: |
|
|
|
а) замыкающий |
| |
|
б) размыкающий |
|
|
|

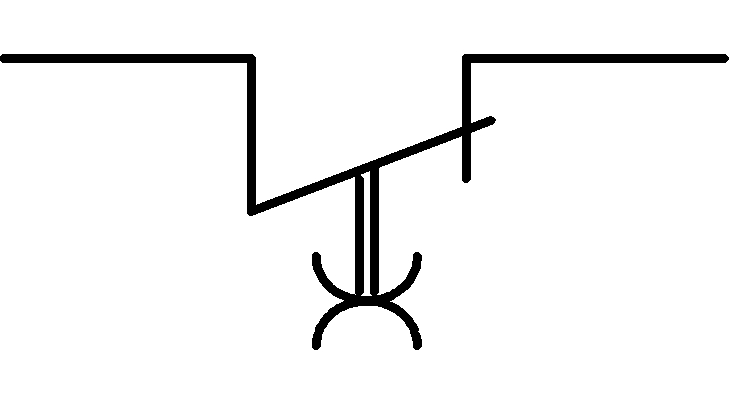

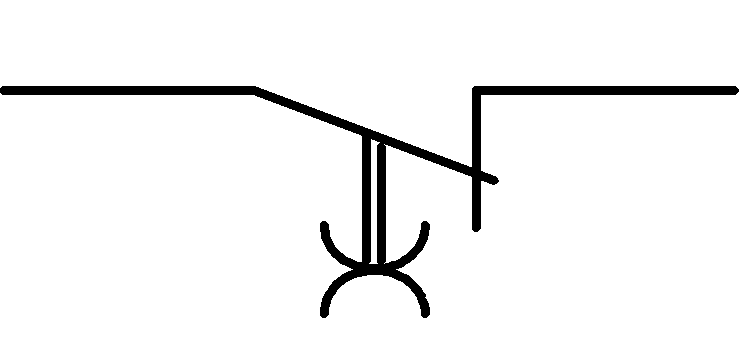

в) замыкающий дугогасительный |
| |
|

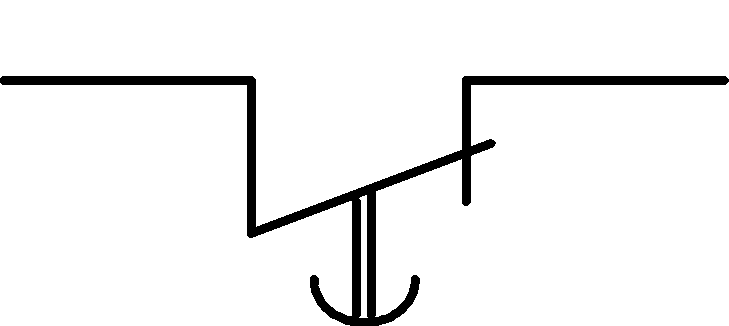

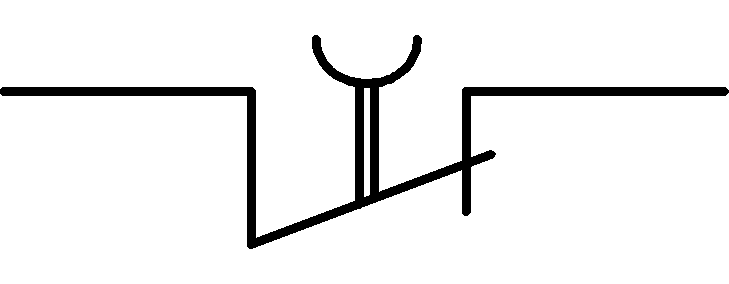

г) размыкающий дугогасительный |
|
|
|
12. Контакт замыкающий с замедлением: |
|
|
|
а) при срабатывании |
|
|
|
б) при возврате |
|
|
|
в) при срабатывании и возврате |
|
|
|

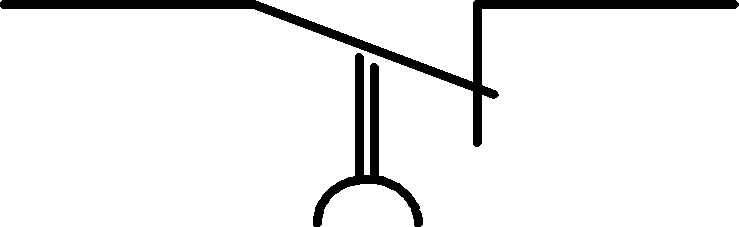

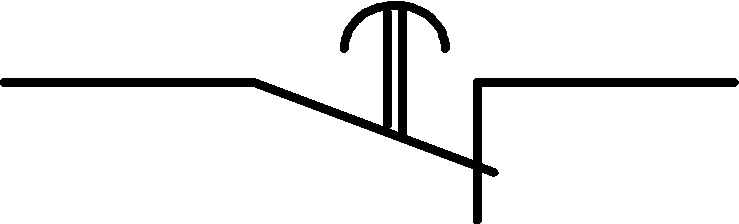

13. Контакт размыкающий с замедлением: |
|
|
|
а) при срабатывании (на размыкание) |
|
|
|
|
|
|
|
б) при возврате (на замыкание) |
|
|
|
|
|
|
|
в) при срабатывании и возврате (на размыкание и |
|
|
|
замыкание) |
|
|
|

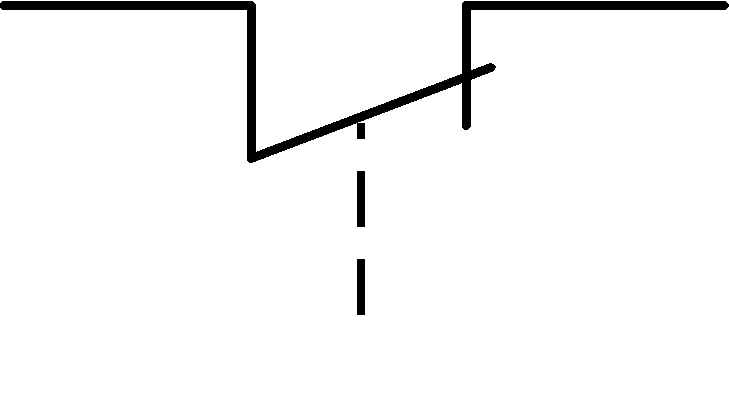

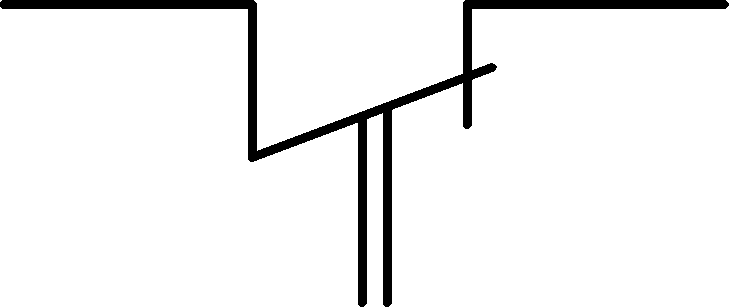

14. Контакт с механической связью: |
|
|
|
а) замыкающий |
|
|
|
б) размыкающий |
|
|
|
|
|
|
|

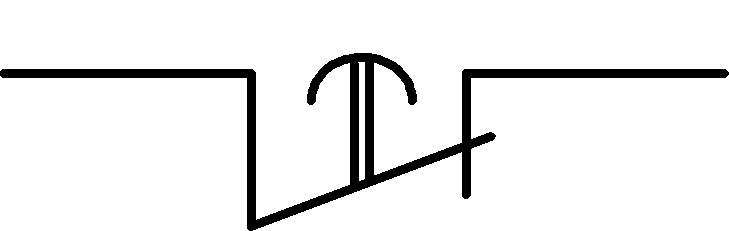

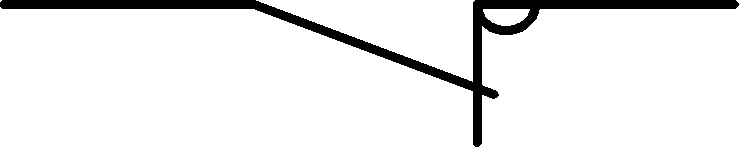

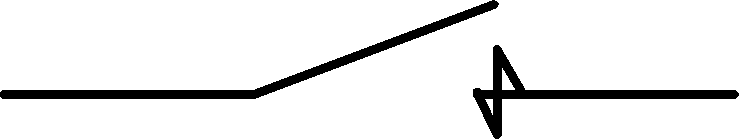

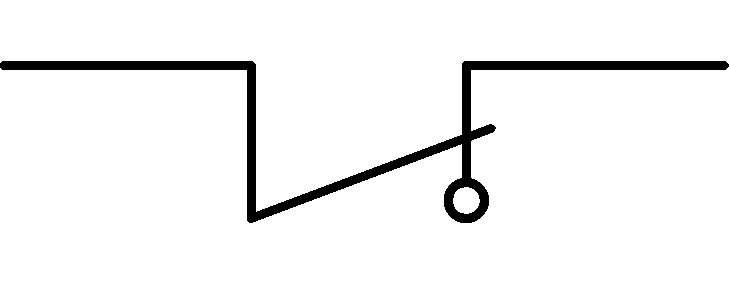

15. Контакт с автоматическим возвратом при перегрузке |
| |
|

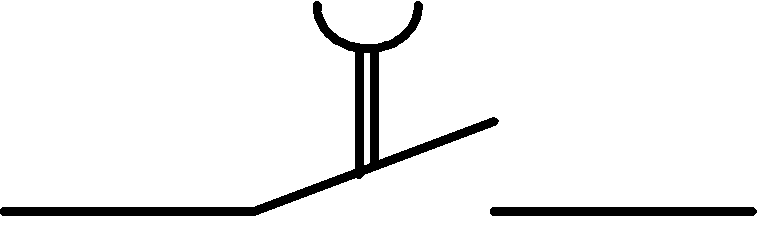

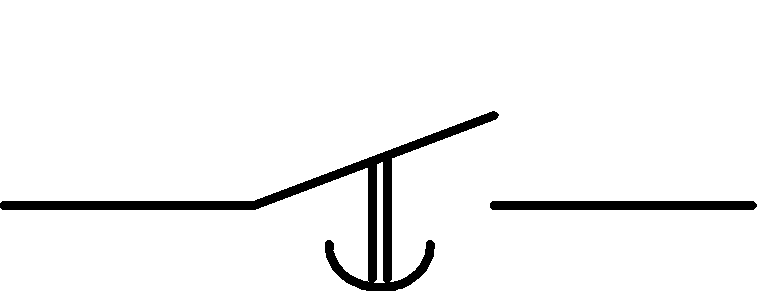

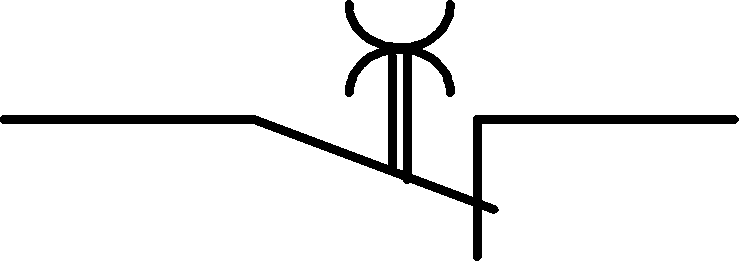

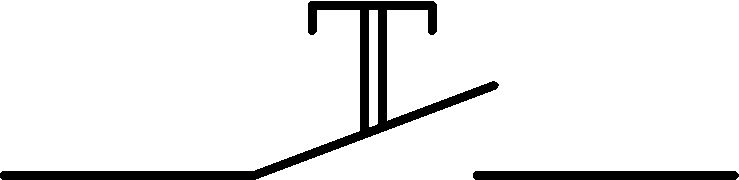

16. Выключатель кнопочный нажимной: |
| |
|
а) с замыкающим контактом |
| |
|
б) с размыкающим контактом |
| |
|

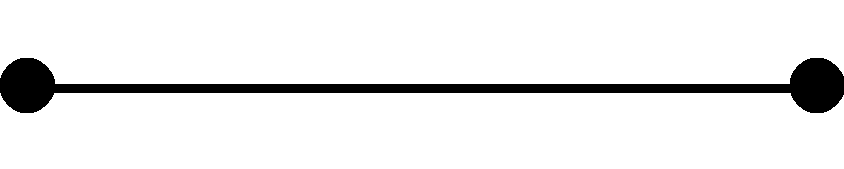

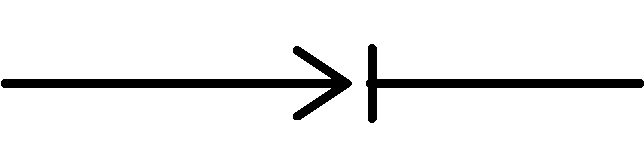

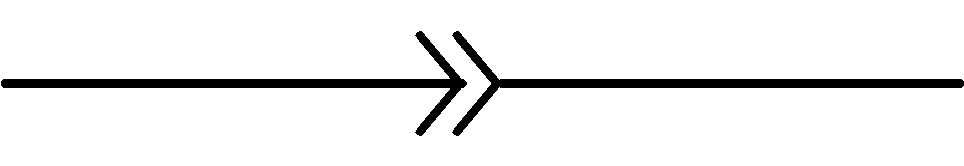

17. Соединение контактное разъемное |
| |
|
18. Перемычка контактная: |
| |
|
а) неразборная |
| |
|
б) разборная |
| |
|

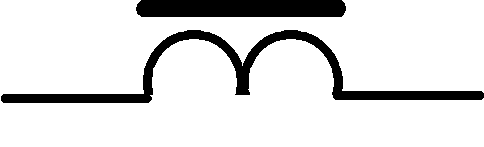

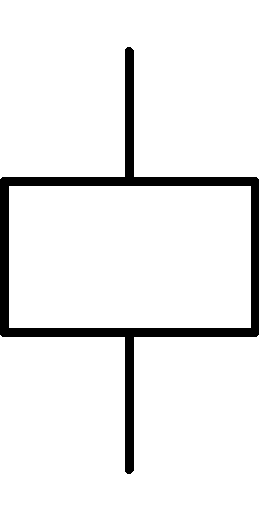

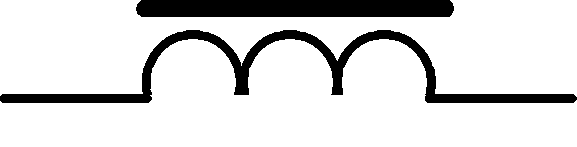

19. Обмотка реле, контактора и магнитного пускателя. Общее обозначение |
| |
|

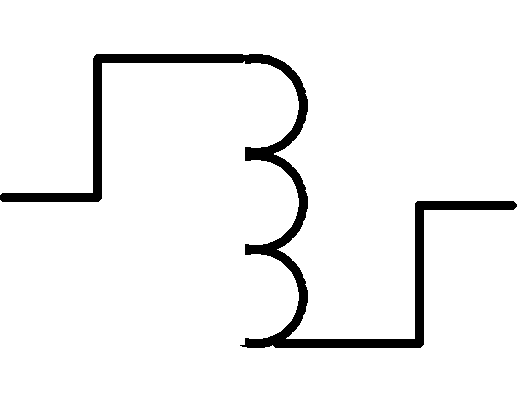

20. Обмотка реле: |
| |
|

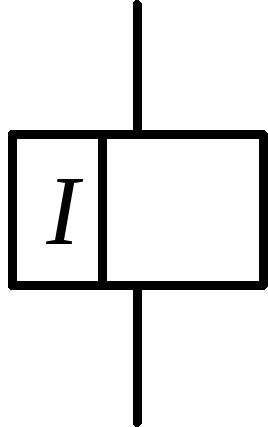

а) токовая последовательная |
| |
|
б) напряжения параллельная |
| |
|
21. Обмотка контактора и магнитного пускателя |
| |
|

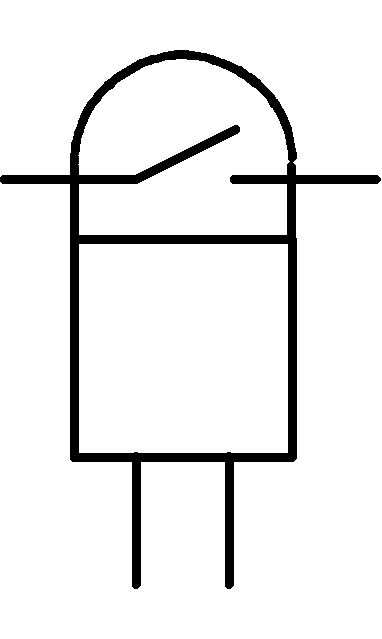

22. Совмещенное изображение электромеханического реле |
| |
|
23. Электромагнит. Общее обозначение |
| |
|
24. Электромагнит: |
| |
|
а) последовательного включения |
| |
|
б) параллельного включения |
| |
|

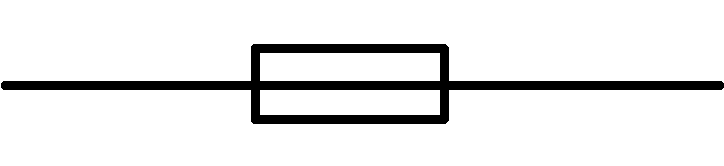

25. Предохранитель плавкий. Общее обозначение |
| |
|
26. Предохранитель пробивной |
| |
Таблица П.4.2
