Устройство для измеренияи контроля параметров Прибор «овен»

Назначение. Восьмиканальное устройство контроля температуры типа «ОВЕН» предназначено для построения автоматических систем контроля

производственных технологических процессов в различных отраслях

промышленности, жилищно-коммунальном и сельском хозяйстве.

Во время работы прибор выполняет следующие основные функции:

– контролирует с помощью первичных преобразователей (датчиков)

физические параметры объектов в восьми каналах измерения и отображает

значения этих параметров на встроенном светодиодном цифровом

индикаторе;

– формирует сигнал «Авария датчика» при обнаружении неисправности какого-либо из первичных преобразователей;

– формирует сигнал «Авария объекта» при выходе контролируемого параметраза заданные пределы в любом из каналов измерения;

– отображает на встроенном светодиодном цифровом индикаторе заданные

пользователем значения параметров контроля;

– передает компьютеру значения контролируемых датчиками величин.

Условия эксплуатации прибора:

– температура окружающего воздуха +1 °С…+50 °С;

– относительная влажность воздуха

(при температуре до +35 °С) 30…80 %;

– атмосферное давление 86…106,7 кПа;

– закрытые взрывобезопасные помещения без агрессивных паров и газов.

Структурная схема

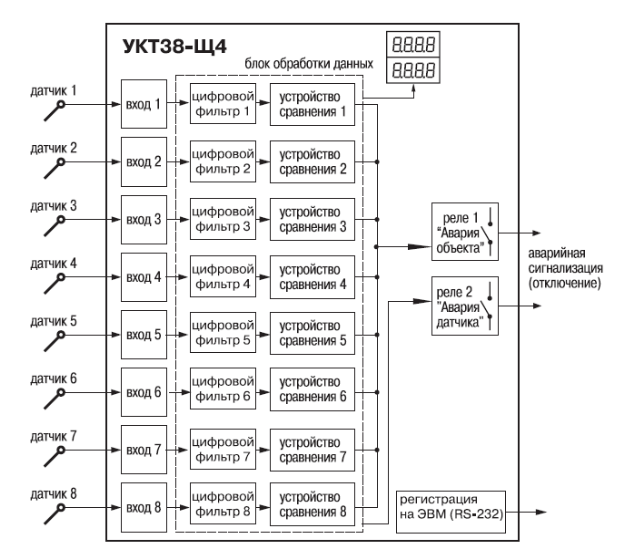

Общие сведения. Структурная схема прибора «ОВЕН» представлена на рис.9. На схемевидно, что прибор имеет восемь каналов контроля, в состав каждого из которыхвходит одно входное устройство и одно устройство сравнения.

На схеме показаны:

– датчики (первичные преобразователи)1…8, служащие для контроля

физических параметров объекта;

– входы 1…8, предназначенные для преобразования сигналов, поступающих

с датчиков в цифровые значения контролируемых ими параметров;

– блок обработки данных, предназначенный для цифровой фильтрации и

коррекции сигналов, а также формирования управляющих выходными реле

сигналов.

– выходные реле «Авария объекта» и«Авария датчика», предназначенные

для управления внешним оборудованием;

– RS_232, предназначенный для передачи компьютеру значений

контролируемых параметров и их установок.

Рис.9 Схема прибора «ОВЕН»

Вывод

В ходе выполнения данной лабораторной работы я ознакомился с датчиками и приборами, используемыми для исследования ДВС.

При выполнении я ознакомился с принципом действия рассмотренных датчиков, разобрался в их принципиальных схемах, условий эксплуатации, правильном обслуживании. Вся информация, которая представлена в этом отчете, очень важна. Без представленных датчиков и приборов невозможно было бы выполнить деталь и четкий расчет двигателя внутреннего сгорания.
