Космическое пространство

120..400

км





70 км

Ионосфера

50

км





40 км

Стратосфера

10-12

км





10-12 км

Тропосфера

Поверхность Земли

Рис. 0.3. Строение атмосферы Земли

Реально строение атмосферы более сложно и приведенное деление на тропосферу, стратосферу и ионосферу достаточно условно. Высота слоев приведена приблизительно и различна для разных географических точек Земли. В тропосфере сосредоточено около 80 массы атмосферы и около 20% - в стратосфере. Плотность атмосферы в ионосфере крайне мала, граница между ионосферой и космическим пространством является условным понятием, так как следы атмосферы встречаются даже на высотах более 400 км. Считается, что плотные слои атмосферы заканчиваются на высоте около 120 км.

Типичный вид радиолинии показан на Рис. 0.4.

Рис. 0.4. Типичный вид радиолинии

Линия может состоять из двух оконечных станций. Типичным примером таких радиолиний являются линии сетей передачи сообщений массового характера (сети телевизионного и радиовещания). Радиолиния может содержать несколько промежуточных станций. Так строятся линии радиорелейных систем передачи.

Классификация и способы распространения радиоволн приведены в Ошибка! Источник ссылки не найден.. Деление радиоволн на диапазоны установлено Международным регламентом радиосвязи МСЭ-Р.

Табл. 5.3

Вид радиоволн

Тип

Диапазон

Номер

Диапазон

Вид радиочастот



радиоволн

радиоволн

диапазо

частот







(длина волнына





Мириаметровые

Сверх-

10..100 км

4

3..30 кГц

Очень низкие (ОНЧ)



длинные









Километровые

Длинные

1..10 км

5

30..300 кГц

Низкие (НЧ)

Гектометровые

Средние

100..1000 м

6

300..3000 кГц

Средние (СЧ)

Декаметровые

Короткие

10..100 м

7

3..30 МГц

Высокие (ВЧ)

Метровые



1..10 м

8

30..300 МГц

Очень высокие (ОВЧ)

Дециметровые

Ультра-

10..100 см

9

300.3000

Ультравысокие (УВЧ)



короткие







МГц



Сантиметровые



1..10

см

10

3..30 ГГц

Сверхвысокие (СВЧ)

Миллиметровые



1..10

мм

11

30..300 ГГц

Крайневысокие (КВЧ)

Децимилли-



0.1..1 мм

12

300..3000

Гипервысокие (ГВЧ)

метровые









ГГц



Диапазоны электромагнитного излучения

Электромагнитное излучение принято делить по частотным диапазонам (см. таблицу). Между диапазонами нет резких переходов, они иногда перекрываются, а границы между ними условны. Поскольку скорость распространения излучения (в вакууме) постоянна, то частота его колебаний жёстко связана с длиной волны в вакууме.



















Название диапазона



Длины волн,



Частоты, ν



Источники









λ

















































Сверхдлинные



более 10 км



менее 30 кГц













































Длинные



10 км —1 км



30 кГц — 300 кГц



Атмосферные явления.









































1 км — 100







Радиоволны



Средние





300 кГц — 3 МГц



Переменные токи в проводниках и









м







электронных потоках























Короткие



100 м —



3 МГц — 30 МГц



(колебательные контуры).







10 м

























































Ультракороткие



10 м — 1 мм



30 МГц—300 ГГц[























Инфракрасное излучение



1 мм — 780



300 ГГц—429 ТГц



Излучение молекул и атомов при



нм





тепловых и электрических



























воздействиях.













Видимое (оптическое) излуч



780—380 нм



429 ТГц—750 ТГц

















































7,5×1014 Гц —



Излучение атомов под

Ультрафиолетовое



380 — 10 нм





воздействием ускоренных





3×1016 Гц



















электронов.



























10 — 5×10−3



3×1016 — 6×1019



Атомные процессы при

Рентгеновские







воздействии ускоренных









нм



Гц



заряженных частиц.





















































Гамма



менее



более 6×1019 Гц



Ядерные и космические процессы,



5×10−3 нм





радиоактивный распад.





































Радиоволны. Ультракороткие радиоволны принято разделять на метровые, дециметровые,

сантиметровые, миллиметровые и субмиллиметровые (микрометровые). Волны с длиной

λ < 1 м (ν > 300 МГц) принято также называть микроволнами или волнами сверхвысоких частот (СВЧ).

Радиоволны, излучаемые передающей антенной, прежде чем попасть в приемную антенну, проходят в общем случае сложный путь. На величину напряженности поля в точке приема оказывает влияние множество факторов. Основные из них:

отражение электромагнитных волн от поверхности Земли;

преломление (отражение) в ионизированных слоях атмосферы (ионосфере);

рассеяние на диэлектрических неоднородностях нижних слоев атмосферы (тропосфере);

дифракция на сферической выпуклости Земли.

Частотные диапазоны спутниковой связи

Спутниковая антенна для C-диапазона

Частоты, используемые в спутниковой связи, разделяют на диапазоны, обозначаемые буквами. Ориентировочные значения даны в рекомендации ITU-R V.431-6:



















Название



Частоты (согласно ITU-R V.431-6)



Применение





диапазона















































L





1,5 ГГц



Подвижная спутниковая связь































S





2,5 ГГц



Подвижная спутниковая связь































С





4 ГГц, 6 ГГц



Фиксированная спутниковая связь































X





Для приложений радиолокации



Фиксированная спутниковая связь







указан диапазон 8-12 ГГц.



(для военных целей)









































Ku





11 ГГц, 12 ГГц, 14 ГГц



Фиксированная спутниковая связь,









спутниковое вещание





























K





20 ГГц



Фиксированная спутниковая связь,









спутниковое вещание





























Ka





30 ГГц



Фиксированная спутниковая связь,









межспутниковая связь









































Используются и более высокие частоты, но повышение их затруднено высоким поглощением радиоволн этих частот атмосферой. Ku-диапазон позволяет производить прием сравнительно небольшими антеннами, и поэтому используется в спутниковом телевидении (DVB), несмотря на то, что в этом диапазоне погодные условия оказывают существенное влияние на качество передачи.

Для передачи данных крупными пользователями (организациями) часто применяется C- диапазон. Это обеспечивает более высокое качество приема, но требует довольно больших размеров антенны.

Системырадиосвязи

Радиолинии и системы передачи сообщений с радиоканалами

В тех случаях, когда возникают трудности прокладки проводных линий связи, используются радиолинии. Принципиальное отличие радиосистем передачи информации заключается в том, что условия распространения радиоволн в радиолинии нестационарны, т.е. подвержены непрерывным изменениям, зависящим от времени и частоты. Однако, передача с помощью радиоволн в некоторых случаях является единственным методом связи (например, связь с подвижными объектами).

На ВСС применяются различные системы радиосвязи: радиорелейные прямой видимости и тропосферные, спутниковые, на декаметровых волнах, ионосферные и пр.

Радиопередающие устройства

В функциональном смысле под радиопередающим устройством понимается комплекс оборудования, предназначенный для формирования и излучения радиочастотного сигнала (радиосигнала). В качестве функциональных узлов в состав радиопередатчика входят генератор несущей и модулятор. Кроме того, в состав радиопередающих устройств (особенно мощных) входит много другого оборудования: источники питания, средства охлаждения, автоматического и дистанционного управления, сигнализации, защиты и блокировки и пр.

Радиоприемные устройства

Радиоприем - это выделение сигналов из радиоизлучения. В том месте, где ведется радиоприем, одновременно существуют радиоизлучения от множества естественных и искусственных источников. Мощность полезного радиосигнала составляет очень малую долю мощности общего радиоизлучения в месте радиоприема. Задача радиоприемного устройства сводится к выделению полезного радиосигнала из множества других сигналов и возможных помех, а также к воспроизведению (восстановлению) передаваемого сообщения.

Основными (в смысле универсальности) показателями радиоприемных устройств являются диапазон рабочих частот, чувствительность, избирательность и помехоустойчивость.

Радиорелейные системы передачи

Радиосистема передачи, в которой сигналы электросвязи передаются с помощью наземных ретрансляционных станций, называется радиорелейной системой передачи.

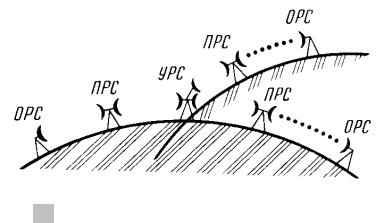

Рис. 0.5. Принцип радиорелейной связи

На частотах ОВЧ- и СВЧ-диапазона надежная связь с низким уровнем помех может быть получена только в условиях прямой видимости между антеннами, излучающими радиоволны. Расстояние между антеннами радиорелейных систем зависит от структуры

земной поверхности и высоты антенн над ней. Типичные расстояния составляют 40 - 50 км при высотах башен и мачт, на которых устанавливаются антенны, около 100 м. Ограниченность расстояния прямой видимости не следует рассматривать как недостаток. Именно за счет невозможности свободного распространения радиоволн на большие расстояния устраняются взаимные помехи между радиорелейными системами передачи внутри одной страны и разных стран. Кроме того, в указанных диапазонах практически отсутствуют атмосферные и промышленные помехи.

Тропосферные радиорелейные системы передачи

Тропосфера - нижняя часть атмосферы Земли. В тропосфере всегда есть локальные объемные неоднородности, вызванные различными физическими процессами, происходящими в ней. Волны диапазона 0,3..5 ГГц способны рассеиваться этими неоднородностями. Механизм образования тропосферных радиоволн условно показан на Рис. .

Учитывая, что неоднородности находятся на значительной высоте, нетрудно представить, что рассеянные ими радиоволны могут распространяться на сотни километров. Это дает возможность разнести станции на расстояние 200..400 км друг от друга, что значительно больше расстояния прямой видимости.

Линии на основе тропосферных радиорелейных систем передачи строятся, как правило, в

О бл а с ть р ас с е ян ия и

о тр аж ен и я

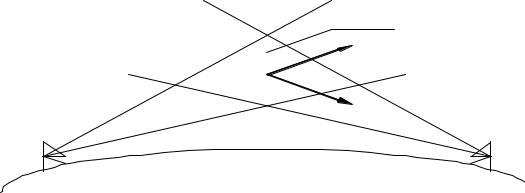

Рис. …. Принцип тропосферной радиосвязи

труднодоступных и удаленных районах.

Значительные расстояния между станциями, безусловно, выгодны при организации протяженных линий, поскольку требуется меньшее число станций. Однако за счет глубоких замираний из-за неустойчивости пространственно-временной структуры тропосферы и крайне малой мощности радиосигнала в точке приема организация хорошего качества связи и значительного количества каналов затруднена.

Радиосистемы передачи на декаметровых волнах

Радиосистема передачи, в которой используется отражение декаметровых волн от ионосферы, называется ионосферной системой передачи на декаметровых волнах.

В ионосфере происходит, строго говоря, не отражение радиоволны, а поворот ее траектории за счет неоднородности диэлектрических свойств вертикального профиля ионосферы. Траектория распространения радиоволн от одной точки на поверхности Земли к другой с одним отражением от ионосферы называется ионосферным скачком. Расстояние между пунктами приема и передачи, измеренное вдоль поверхности Земли, составляет около 2000 км. Траектория распространения радиоволн может быть образована несколькими ионосферными скачками. Условия распространения радиоволн, а следовательно, и качество радиосвязи зависят от состояния ионосферы, определяемого временем года, суток и циклом солнечной активности.

В результате ионосферные системы передачи на декаметровых волнах не позволяют организовать большого числа каналов, и обычно количество каналов не превышает одного-двух телефонных или нескольких телеграфных.

Спутниковые системы связи

23 апреля 1965 года был запущен на высокую эллиптическую орбиту первый отечественный спутник связи "Молния-1", который ознаменовал становление в нашей стране спутниковой радиосвязи. Почти одновременно в США был запущен на геостационарную орбиту первый спутник коммерческой связи Intelsat-1.

Таким образом, была реализована заманчивая идея резкого увеличения дальности радиосвязи благодаря размещению ретранслятора высоко над поверхностью Земли, что позволило обеспечить одновременную радиовидимость расположенных в разных точках обширной территории радиостанций. Преимуществами систем спутниковой связи (СС) являются большая пропускная способность, глобальность действия и высокое качество связи.

Конфигурация систем СС зависит от типа искусственного спутника Земли (ИСЗ), вида связи и параметров земных станций. Для построения систем СС используются в основном три разновидности ИСЗ (Рис. ) - на высокой эллиптической орбите (ВЭО), геостационарной орбите (ГСО) и низковысотной орбите (НВО). Каждый тип ИСЗ имеет свои преимущества и недостатки.

Примером ИСЗ с ВЭО могут служить отечественные спутники типа "Молния" с периодом обращения 12 часов, наклонением 63 , высотой апогея над северным полушарием 40 тысяч км. Движение ИСЗ в области апогея замедляется, при этом длительность радиовидимости составляет 6..8 ч. Преимуществом данного типа ИСЗ является большой размер зоны обслуживания при охвате большей части северного полушария. Недостатком ВЭО является необходимость слежения антенн за медленно дрейфующим спутником и их переориентирования с заходящего спутника на восходящий.

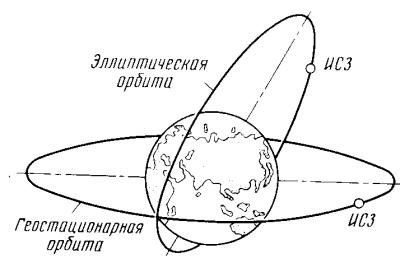

Рис. … Виды орбит ИСЗ

Уникальной орбитой является ГСО - круговая орбита с периодом обращения ИСЗ 24 часа, лежащая в плоскости экватора, с высотой 35875 км от поверхности Земли. Орбита синхронна с вращением Земли, поэтому спутник оказывается неподвижным относительно земной поверхности. Достоинства ГСО: зона обслуживания составляет около трети земной поверхности, трех спутников достаточно для почти глобальной связи, антенны земных станций практически не требуют систем слежения. Однако в северных широтах спутник виден под малыми углами к горизонту и вовсе не виден в приполярных областях.

"Низколеты" запускаются на круговые орбиты, плоскость которых наклонена к плоскости экватора (полярные и квазиполярные орбиты) с высотой порядка 200..2000 км над поверхностью Земли. Запуск легкого ИСЗ на низкую орбиту может быть осуществлен с помощью недорогих пусковых установок. Однако скорость перемещения ИСЗ относительно поверхности Земли достаточно велика, в результате длительность сеанса от восхода спутника до его захода не превышает несколько десятков минут.

Диапазоны рабочих частот систем СС регламентированы МСЭ-Р, различны для участков Земля-ИСЗ и ИСЗ-Земля и лежат в пределах 2..40 ГГц.

Для систем СС существуют некоторые особенности передачи сигналов:

запаздывание сигналов - для геостационарной орбиты около 250 мс в одном направлении. Является одной из причин появления эхосигналов при телефонных переговорах;

эффект Доплера - изменение частоты сигнала, принимаемого с движущегося источника. Для скоростей много меньших скорости света vr/c<<1 изменение частоты

составляет f=f0/(1 vr/c). Наиболее сильно эффект Доплера проявляется для ИСЗ, использующих негеостационарные орбиты.

В зависимости от назначения системы СС и типа земных станций регламентом МСЭ различаются следующие службы:

фиксированная спутниковая служба для связи между станциями, расположенными

вопределенных фиксированных пунктах, а также распределения телевизионных программ;

подвижная спутниковая служба для связи между подвижными станциями, размещаемыми на транспортных средствах (самолетах, морских судах, автомобилях и пр.);

радиовещательная спутниковая служба для непосредственной передачи радио и телевизионных программ на терминалы, находящиеся у абонентов.

Орбиты спутниковыхретрансляторов

Орбиты: 1— экваториальная, 2 — наклонная, 3 — полярная

Орбиты, на которых размещаются спутниковые ретрансляторы, подразделяют на три класса:

экваториальные,

наклонные,

полярные.

Важной разновидностью экваториальной орбиты является геостационарная орбита, на которой спутник вращается с угловой скоростью, равной угловой скорости Земли, в направлении, совпадающем с направлением вращения Земли. Очевидным преимуществом геостационарной орбиты является то, что приемник в зоне обслуживания «видит» спутник постоянно.

Однако геостационарная орбита одна, и все спутники вывести на неё невозможно. Другим её недостатком является больша́я высота, значит, и бо́льшая цена вывода спутника на орбиту. Кроме того, спутник на геостационарной орбите неспособен обслуживать земные станции в приполярной области.

Наклонная орбита позволяет решить эти проблемы, однако, из-за перемещения спутника относительно наземного наблюдателя необходимо запускать не меньше трех спутников на одну орбиту, чтобы обеспечить круглосуточный доступ к связи.

Полярная орбита — предельный случай наклонной (с наклонением 90º).

При использовании наклонных орбит земные станции оборудуются системами слежения, осуществляющими наведение антенны на спутник[10].

Общее определение уровней передачи

В технике связи наряду с абсолютными единицами измерения параметров электрических сигналов (мощность, напряжение и ток) широко используются относительные единицы. Уровнем передачи сигнала в некоторой точке канала или тракта называют логарифмическое преобразование отношения энергетического параметра S (мощности, напряжения или тока) к отсчетному значению этого же параметра.

Правило преобразования определяется формулой:

S p m loga S0 ,

где m - масштабный коэффициент; a - основание логарифма.

Уровни передачи измеряются в децибелах, если справедливы соотношения:

P

для уровней по мощности pM 10lgP0 , дБм;

U

для уровней по напряжению pН 20lgU0 , дБн;

На практике распространены следующие опорные уровни и специальные обозначения для них:

dBm (русское дБм) — опорный уровень — это мощность в 1 мВт. Мощность обычно определяется на номинальной нагрузке (для профессиональной техники — обычно 10 кОм для частот менее 10 МГц, для радиочастотной техники — 50 Ом или 75 Ом).

dBV (русское дБВ) — опорное напряжение 1 В на номинальной нагрузке (для бытовой техники — обычно 47 кОм);

Измерительные уровни служат для определения уровней передачи с помощью измерительных приборов, называемых указателями уровня.

Системы передачи

Общие положения

Высокая стоимость линий связи обуславливает разработку систем и методов, позволяющих одновременно передавать по одной линии связи большое число независимых сообщений, т.е. использовать линию многократно. Такие системы связи называют многоканальными. Связь, осуществляемую с помощью этих систем, принято называть многоканальной. Практически все современные системы связи за редким исключением являются многоканальными.

В современных сетях связи используются аналоговые и цифровые системы передачи (СП) с тенденцией постепенного перехода к применению только цифровых систем. Однако предстоит длительный период сосуществования на сетях связи аналоговых и цифровых систем, когда большое число соединений будет устанавливаться с использованием обоих

технологий. Для обеспечения в этих условиях заданных характеристик каналов и трактов, гарантирующих высокое качество передачи информации, принципы проектирования цифровых и аналоговых систем передачи должны быть совместимы.

Методы модуляции в системах связи

Общий принцип модуляции состоит в изменении одного или нескольких параметров несущего колебания (переносчика) f(а,b,...,t) в соответствии с передаваемым сообщением.

Так, например, если

в качестве переносчика выбрано гармоническое колебание

f(t) U0 cos( 0t ),

то можно образовать три вида модуляции: амплитудную (АМ),

частотную (ЧМ) и фазовую (ФМ).

Модуля́ция(лат. modulatio - мерность, размерность) — процесс изменения одного или нескольких параметров высокочастотного модулируемого колебания по закону информационного низкочастотного сообщения (сигнала). В результате спектр управляющего сигнала переносится в область высоких частот, ведь для эффективного вещания в пространство необходимо чтобы все приёмо-передающие устройства работали на разных частотах и «не мешали» друг другу. Это процесс «посадки» информационного колебания на априорно известную несущую. Передаваемая информация заложена в управляющем сигнале. Роль переносчика информации выполняет высокочастотное колебание, называемое несущим. В качестве несущего могут быть использованы колебания различной формы (прямоугольные, треугольные и т. д.), однако чаще всего применяются гармонические колебания. В зависимости от того, какой из параметров несущего колебания изменяется, различают вид модуляции (амплитудная, частотная, фазовая и др.). Модуляция дискретным сигналом называется цифровой модуляцией или манипуляцией.
