Порядок выполнения измерений
Диодный АД
Ознакомившись с описанием лабораторного стенда, включить «1», измерения провести для диодного АД.
Получить зависимость постоянной составляющей на нагрузке диодного детектора от эффективных значений входного сигнала без модуляции. Установив величину конденсатора нагрузки , построить указанные зависимости для двух значений резисторов нагрузки и . Измерения провести для режимов «слабых» сигналов, изменяя в пределах от 4 мВ до 30 мВ, и для «сильных» сигналов, изменяя в пределах от 40 мВ до 600 мВ; измерить значения на «Вых. 1» с помощью милливольтметра постоянного тока. Результаты занести в таблицу и построить графики . Рекомендованные значения для приведены в табл. 1, примерная зависимость указанана рис. 15. Определить на графике, какие значения соответствуют режимам «сильных» и «слабых» сигналов. Установив, зарисовать с экрана осциллографа процесс заряда-разряда конденсатора нагрузки для двух значений и , сделать выводы по рисункам.
Таблица 1
Результаты измерений
, мВ |
4 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
200 |
300 |
400 |
500 |
550 |
Uвых1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uвых2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

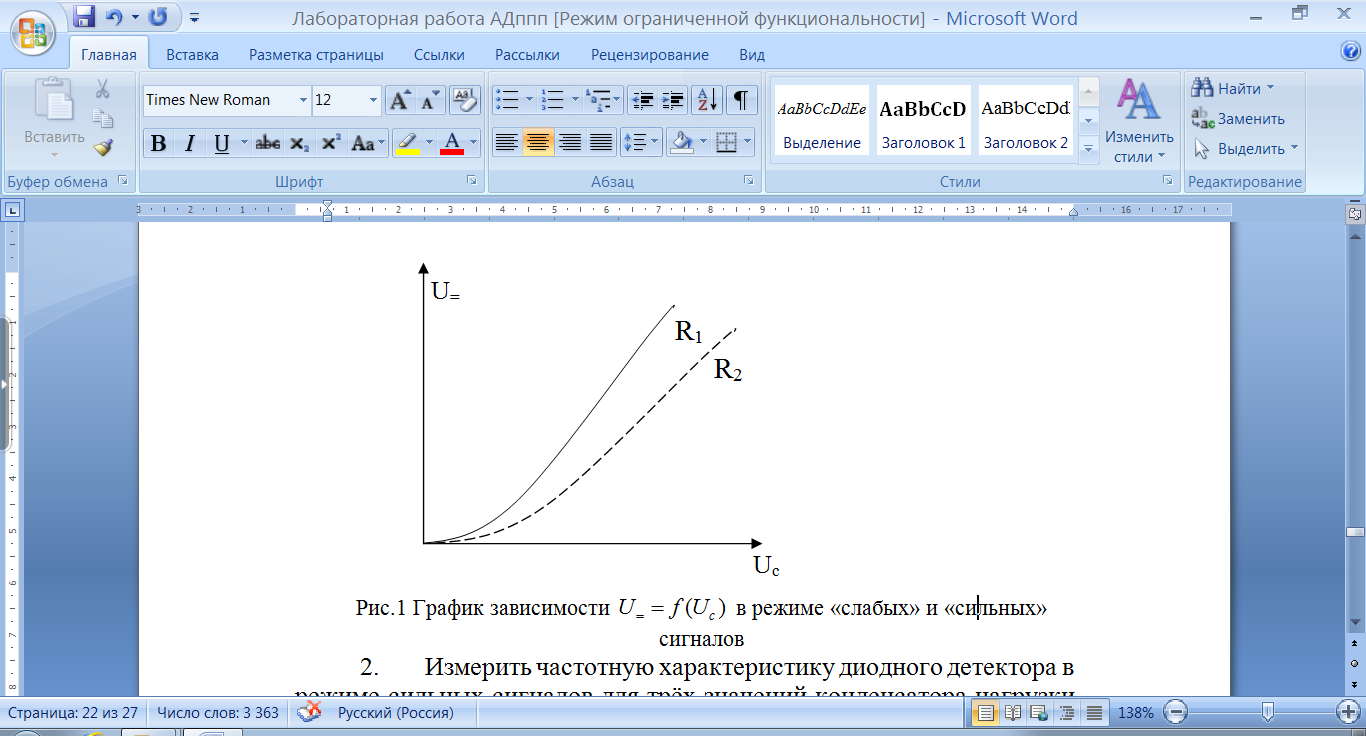

Рис. 15. График зависимости
в режиме «слабых» и «сильных» сигналов
Измерить частотную характеристику диодного детектора в режиме «сильных» сигналов для трёх значений конденсатора нагрузки , , при . Установить , поддерживая неизменным и изменяя в пределах от 20 Гц до 20 кГц, измерить значение на «Вых. 2» лабораторной установки с помощью милливольтметра переменного тока. Результаты занести в таблицу и построить графики . Рекомендованные значения для приведены в табл. 2, примерная зависимость для разных приведена на рис. 16.
Таблица 2
Результаты измерений
,кГц |
0,02 |
0,04 |
0,4 |
0,8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
16 |
20 |
, мВ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, мВ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, мВ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 16. Графики зависимостей при разных значениях
Определить коэффициент передачи для диодного детектора. Установить, и , . Эффективные значения изменять в пределах от 50 мВ до 750 мВ. Измерить значение на «Вых. 2» лабораторной установки с помощью милливольтметра переменного тока. Результаты занести в таблицу и построить графики . Вычислить. Рекомендованные значения для приведены в табл. 3, примерная зависимость приведена на рис. 17.
Таблица 3
