3. Способы организации воздухообмена в помещениях
В зависимости от вида вредных выделений используются различные схемы воздухообмена.
В схемах использованы следующие обозначения:
ПК – приточная комната;
Н, П, У – соответственно наружный, приточный и удаляемый воздух;
ВУ – вытяжная установка;
1) Вытяжная канальная вентиляция. (Рис. 3.1.)
Рис. 3.1. Вытяжная система вентиляции.
Вытяжная вентиляция может быть естественной и механической. В жилых зданиях вытяжную вентиляцию организуют в санузлах, ванных комнатах, кухнях, мусоросборных камерах, электрощитовых. В общественных зданиях вытяжную вентиляцию предусматривают из кладовых, курительных, гардеробных и других вспомогательных помещений, из которых нежелательно распространение вредностей и запахов.
2) Приточная канальная вентиляция. (Рис. 3.2.)
Рис. 3.2. Приточная система вентиляции.
Наиболее часто применяется механическая приточная вентиляция. Такая организация воздухообмена используется в вестибюлях, фойе кинотеатров.
3) Приточно-вытяжная прямоточная вентиляция. (Рис. 3.3.)
Рис. 3.3. Приточно-вытяжная система вентиляции.
Применяется в большинстве помещений общественных зданий, а также в производственных помещениях, в которых применение рециркуляции запрещено. Вытяжка может быть естественной или механической. Расход теплоты на подогрев приточного воздуха максимален.

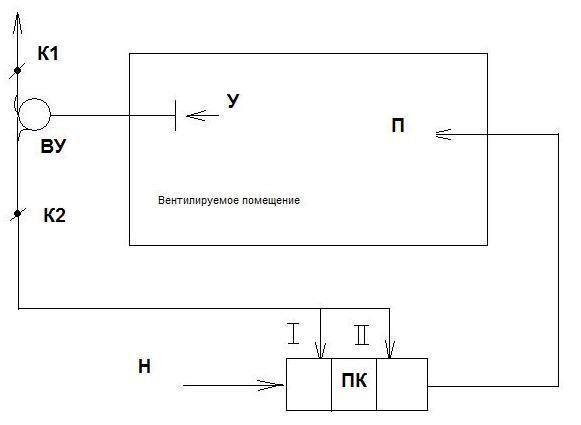

4) Приточно-вытяжная вентиляция с частичной рециркуляцией (Рис. 3.4.)
Рис. 3.4. Приточно-вытяжная система вентиляции с частичной рециркуляцией.
К1 и К2 – регулирующие количество рециркуляционнго воздуха клапаны.
Для экономии теплоты в холодный период на подогрев приточного воздуха используют рециркуляцию. Рециркуляцией называют подмешивание удаляемого воздуха к приточному. Смешение воздуха может происходить до приточной камеры (схема с I рециркуляцией) и после приточной камеры (схема со II рециркуляцией), используют схемы одновременно с I и II рециркуляцией. Частичная рециркуляция применяется в обычных системах вентиляции в рабочее время. Минимальное количество приточного воздуха должно быть не менее санитарной нормы.
5) Приточно-вытяжная система с полной рециркуляцией. (Рис. 3.5.)
Рис. 3.5. Приточно-вытяжная система с полной рециркуляцией.
Применение такой системы вентиляции в нерабочее время позволит значительно снизить расход теплоты для подогрева воздуха.
6) Приточно-вытяжная общеобменная естественная бесканальная вентиляция. (Рис. 3.6.)
Рис. 3.6. Приточно-вытяжная общеобменная бесканальная естественная система вентиляции.
1 – источник теплоты.
Примером такой вентиляции является аэрация промышленных зданий. Аэрация – это организованный естественный воздухообмен, который осуществляется через специально предусмотренные регулируемые отверстия в наружных ограждениях под действием гравитационных сил и энергии ветра.
7) Приточная местная бесканальная вентиляция.
Механическая приточная местная вентиляция может быть реализована с помощью вентиляционных агрегатов, работающих на внутреннем воздухе помещения. Эти системы и используются для душирования рабочих мест. Приточная местная бесканальная вентиляция с естественным побуждением применяется редко. Воздух подается через специально предусмотренные отверстия в наружных ограждениях.
8) Прямоточная приточно-вытяжная система с общеобменным притоком и местной вытяжкой. (Рис. 3.7.)
Рис. 3.7. Прямоточная приточно-вытяжная система вентиляции с общеобменным притоком и местной вытяжкой.
Применяется в производственных помещениях, в которых производительность местных отсосов достаточна для удаления всех вредностей и по нормам проектирования не требуется дополнительная общеобменная вытяжка.
9) Приточно-вытяжная система с местным притоком и общеобменной вытяжкой. (Рис. 3. 8.)
Рис. 3. 8. Приточно-вытяжная система с местным притоком и общеобменной вытяжкой.
Такие системы применяются в помещениях, в которых количество подаваемого приточного воздуха местными приточными системами вентиляции достаточно для разбавления вредностей до предельно допустимых концентраций. В качестве местной приточной установки может использоваться воздушное душирование рабочих мест наружным воздухом, либо, в небольших по объему помещениях, воздушные завесы постоянного действия.
10) Комбинированные системы вентиляции. (Рис. 3.9. и 3.10.)
Рис. 3. 9. Прямоточная приточно-вытяжная система вентиляции с общеобменным притоком и вытяжкой и местным отсосом.
Система вентиляции, представленная на рис. 3. 9. применяется в производственных и общественных зданиях в тех случаях, когда с помощью местного отсоса У2 невозможно удалить все вредности из помещения.
Такие системы могут быть реализованы в горячем цехе ресторана, в лабораториях, в Гальванических, окрасочных цехах и т.д.
Рис. 3.10. Прямоточная приточно-вытяжная система вентиляции с общеобменным притоком и вытяжкой и местным притоком.
Система вентиляции, представленная на рис. 3. 10. используется в горячих цехах, где предусмотрено душирование рабочих мест наружным воздухом, но чистого недостаточно для разбавления всех вредностей, выделяющихся в помещении, либо в помещениях с работающей воздушной завесой, которая предотвращает врывание холодного воздуха через открытый проем.
11) Сплит-системы вентиляции.
Теплоизбытки эти системы удаляют с помощью холодильной машины, состоящей из двух блоков: наружного и внутреннего. В наружном смонтированы: холодильная машина, конденсатор и вентилятор воздушного охлаждения. Во внутреннем – испаритель и вентилятор, обеспечивающий циркуляцию воздуха через испаритель. Подача санитарной нормы воздуха обеспечивается либо устройством специальной приточно-вытяжной системы вентиляции, либо применением частичной рециркуляции. (Рис. 3.11.)
а)
б)
Рис. 3. 11. Сплит-системы вентиляции.
а) сплит-система вентиляции с приточно-вытяжной установкой;
б) Сплит-система вентиляции с частичной рециркуляцией приточного воздуха.
И – испаритель;
