![](/html/65386/283/html_onsPqt2u3j.zjWu/htmlconvd-CQO_Y8119x1.jpg)
Размер для справки d1* определяется по формуле d1* = d + .
а б
Рис. 123. Изображение (а) и размеры (б) штифта конического, исполнение 2
Пример условного обозначения конического штифта исполнения 1, диаметром d = 8 мм, длиной l = 70 мм, без покрытия:
Штифт 8 õ 70 ÃÎÑÒ 3129-70.
Пример условного обозначения конического штифта исполнения 2, диаметром d = 8 мм, длиной l = 70 мм, с химическим окисным покрытием, пропитанным маслом:
Штифт 2.8 õ 70.Õèì.Îêñ.ïðì.ÃÎÑÒ3129-70.
4.10. Лыски, квадраты, шестигранники
Лыска – это плоский участок на поверхности вращения (см. рис. 32). Лыски выполняют с одной, двух или четырех сторон детали для охвата гаечным ключом или для соединения с другой деталью. Лыски выполняются обычно на хвостовике вала. Хвостовик – это конец детали, с помощью которого деталь устанавливают или закрепляют в отверстиях других деталей. Форму и размеры диаметров, квадратов и других типов лысок хвостовиков определяют по ГОСТу 9523–84.
Квадраты (рис. 124, а; 125, а), шестигранники (рис. 124, б; 125, б) и т. п., как и лыски (рис. 124, в), предназначены для захвата
118
![](/html/65386/283/html_onsPqt2u3j.zjWu/htmlconvd-CQO_Y8120x1.jpg)
деталей зевом гаечного ключа. Стандартизация значений величины захвата позволяет использовать стандартный инструмент. Значения размеров «под ключ» должны соответствовать ГОСТу 6423–73, их выбирают из табл. 29.
а |
б |
в |
|

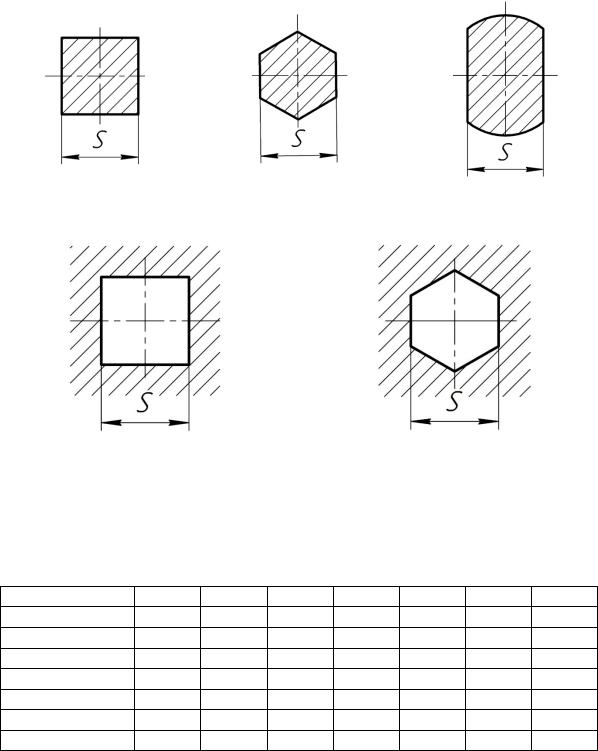

Рис. 124. Размеры под ключ охватываемые |
|
а |
б |
Рис. 125. Размеры под ключ охватывающие
Таблица 29
Нормальные размеры «под ключ» S и диаметры окружностей D, описанные вокруг шестигранников, по ГОСТу 6424–73, мм
S |
4 |
5 |
7 |
8 |
10 |
12 |
13 |
D, не менее |
4,4 |
5,5 |
7,7 |
8,8 |
10,9 |
13,2 |
14,2 |
S |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
D, не менее |
15,5 |
18,7 |
20,9 |
24,3 |
26,8 |
30,2 |
33,6 |
S |
32 |
36 |
41 |
46 |
50 |
55 |
60 |
D, не менее |
35,8 |
39,6 |
45,2 |
50,9 |
56,1 |
60,8 |
67,4 |
S |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
D, не менее |
72,1 |
78,5 |
83,4 |
89 |
94,5 |
100 |
105,5 |
Примечание. Размеры «под ключ» от 100 до 225 мм в табл. 29 не представлены, их следует выбирать из табл. 1 ГОСТа 6424–73.
119
![](/html/65386/283/html_onsPqt2u3j.zjWu/htmlconvd-CQO_Y8121x1.jpg)
4.11. Сальниковые уплотнительные кольца
Для предотвращения потерь жидкой смазки, требующейся для работы механизма (редуктора, коробки скоростей), применяются сальниковые уплотнения. Под установку сальниковых колец (рис. 126, б) вконструкциикорпуснойдеталиделаютспециальныеканавки(рис. 127).
При выполнении чертежей сальниковые кольца изображают в разрезе (рис. 126, а) и заштриховывают по типу неметаллических материалов.
а б

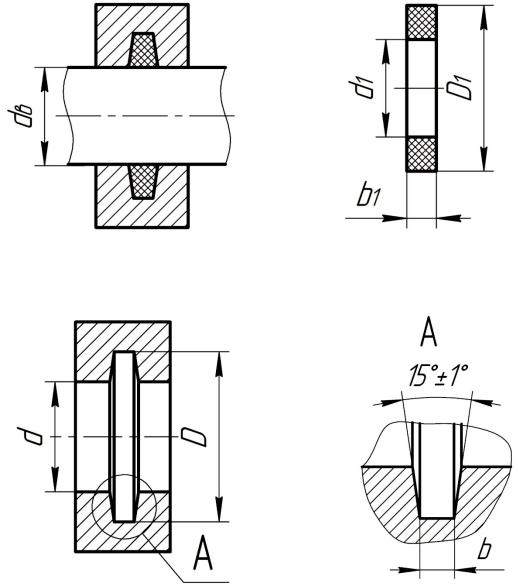

Рис. 126. Изображение на чертеже уплотнения сальникового (а), кольцо сальниковое войлочное (б)
Рис. 127. Канавка под уплотнительные (сальниковые) войлочные кольца
Размеры канавок под уплотнительные сальниковые кольца и размеры колец приведены в табл. 30.
120
![](/html/65386/283/html_onsPqt2u3j.zjWu/htmlconvd-CQO_Y8122x1.jpg)
Таблица 30
Канавки под уплотнительные (сальниковые) войлочные кольца, мм
Диаметр |
|
Канавка |
|
|
Кольцо |
|
вала, dв |
D |
d |
b |
D1 |
d1 |
b1 |
10 |
19 |
11 |
2 |
18 |
9 |
2,5 |
12 |
21 |
13 |
2 |
20 |
11 |
2,5 |
14 |
23 |
15 |
2 |
22 |
13 |
2,5 |
15 |
24 |
16 |
2 |
23 |
14 |
2,5 |
16 |
27 |
17 |
3 |
26 |
15 |
3,5 |
17 |
28 |
18 |
3 |
27 |
16 |
3,5 |
18 |
29 |
19 |
3 |
28 |
17 |
3,5 |
20 |
31 |
21 |
3 |
30 |
19 |
3,5 |
22 |
33 |
23 |
3 |
32 |
21 |
3,5 |
25 |
38 |
26 |
4 |
37 |
24 |
5,0 |
28 |
41 |
29 |
4 |
40 |
27 |
5,0 |
30 |
43 |
31 |
4 |
42 |
29 |
5,0 |
32 |
45 |
33 |
4 |
44 |
31 |
5,0 |
35 |
48 |
36 |
4 |
47 |
34 |
5,0 |
36 |
49 |
37 |
4 |
48 |
35 |
5,0 |
38 |
51 |
39 |
4 |
50 |
37 |
5,0 |
40 |
53 |
41 |
4 |
52 |
39 |
5,0 |
42 |
55 |
43 |
4 |
54 |
41 |
5,0 |
45 |
58 |
46 |
4 |
57 |
44 |
5,0 |
48 |
61 |
49 |
4 |
60 |
47 |
5,0 |
50 |
67 |
51 |
5 |
66 |
49 |
6,0 |
52 |
69 |
53 |
5 |
68 |
51 |
6,0 |
55 |
72 |
56 |
5 |
71 |
54 |
6,0 |
60 |
77 |
61 |
5 |
76 |
59 |
6,0 |
65 |
82 |
66 |
5 |
81 |
64 |
6,0 |
70 |
89 |
71 |
6 |
88 |
69 |
7,0 |
75 |
94 |
76 |
6 |
93 |
74 |
7,0 |
80 |
99 |
81 |
6 |
98 |
79 |
7,0 |
85 |
104 |
86 |
6 |
103 |
84 |
7,0 |
90 |
111 |
91 |
7 |
110 |
89 |
8,5 |
95 |
116 |
96 |
7 |
115 |
94 |
8,5 |
100 |
125 |
101 |
8 |
124 |
99 |
9,5 |
105 |
130 |
106 |
8 |
129 |
104 |
9,5 |
110 |
135 |
111 |
8 |
134 |
109 |
9,5 |
120 |
149 |
121 |
9 |
148 |
119 |
10,5 |
Сальниковые кольца из грубошерстного войлока, изготавливае-
мого по ГОСТу 6418–81, и полугрубошерстного войлока, изготавли-
