4.3. Выбор комплектов машин и механизмов для производства работ
4.3.1. Выбор монтажных кранов по техническим параметрам
Выбор комплектов машин для производства монтажных работ осуществляется в два этапа:
Первый этап включает в себя:
Определение характеристик монтируемых элементов, узлов, монтажных блоков с учётом укрупнения;
Определение принципиальной схемы монтажа конструкций;
Определение оптимальных сроков монтажных работ;
Определение необходимого количества монтажных кранов;
Кроме крана в комплект будут входить транспортные средства, с помощью которых конструкции будут доставляться к месту монтажа. Расчёт их комплекта и выбор типов автопоездов будем производить в другом разделе.
К основным техническим параметрам крана относятся: требуемая грузоподъемность Qн, наибольшая высота подъёма крюка Нк, наибольший вылет стрелы Lв.
Выбор крана начинаем с уточнения массы сборных элементов, монтажной оснастки и грузозахватных устройств, габаритов и проектного положения конструкций в сооружении. На основании данных определяем группу сборных элементов, которые характеризуются максимальными монтажными техническими параметрами.
В первую очередь необходимо по таблицам выбрать монтажные приспособления для подъёма конструкций: стропы, траверсы, захваты.
Таблица 3 – Ведомость монтажных приспособлений
Монтажное приспособление |
Назначение |
Эскиз |
Характеристики монтажного приспособления |
Потребное количество |
Ссылка на источник |
||
Вес, т |
Расчетная высота, м |
Грузоподьемность, т |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Траверса унифицированная, ЦНИИОМТП РЧ-455-69 |
Установка колонн, у которых предусмотрено строповочное отверстие |
|
0,18 |
1 |
15 |
1 |
/1,т.6/ |
Траверса, ПК Главстальконструкция 186 |
Установка балок пролетом 12 м |
|
0,94 |
3,2 |
14 |
1 |
/1,т.6/ |
Траверса, ПК Стальмонтаж 1950-53 |
Установка ферм пролетом 18 м |
|
1,75 |
3,6 |
25 |
1 |
/1,т.6/ |
Траверса, ПИ Промстальконс трукция, 2006-78 |
Укладка плит покрытия размерами 3 × 6 м |
|
0,53 |
1,6 |
4 |
1 |
/1,т.6/ |
Расчёт требуемых технических параметров стрелового крана
Расчёт требуемых технических параметров самоходно-стрелового крана:
Высота подъема грузового крюка H:
Hк = Hмг + a + hэ + hгу: (1)
где Hмг — расстояние от уровня стоянки крана до монтажного горизонта, м;
a — расстояние между нижней плоскостью монтируемого элемента и уровнем опоры перед установкой его в проектное положение, м;
hэ — высота монтируемого элемента, м;
hгу — высота грузозахватного устройства, м.

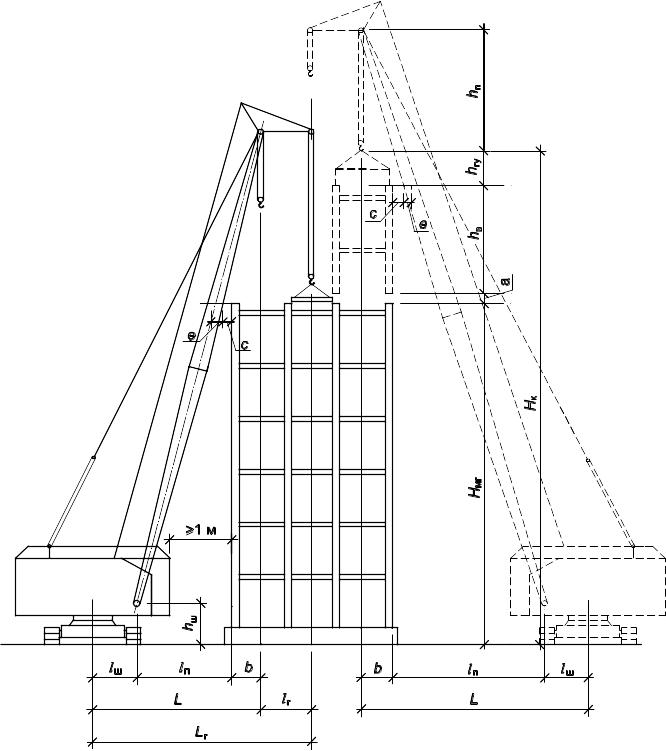

Рисунок 2 – Схема монтажа конструкций
Требуемая грузоподъемность на расчетном вылете стрелы для наиболее тяжелого элемента (колонна):
Необходимая грузоподъемность крана Q, т, определяется по формуле
Q = Qэ + Qо + Qс, (2)
где Qэ — масса монтируемого элемента, т;
Qо — масса оснастки, закрепляемой на монтируемом элементе до его подъема, т;
Qс — масса строповочных устройств, т.
Требуемая длина стрелы (плита покрытия):
Hmax = Нк + hпол, (3)
где hпол - высота полиспаста в стянутом состоянии
hпол = 2,55м (если >10 т),
hпол = 2,1м (если <10 т),
Требуемый максимальный вылет стрелы (для плит покрытия):
(4)
где e — половина толщины стрелы на уровне вероятного ее соприкосновения с ранее смонтированными конструкциями или поднимаемым элементом, м;
c — минимально допустимая величина зазора между стрелой крана и смонтированными конструкциями здания или монтируемым элементом, принимается равной 0,5 м;
H — высота верхнего блока стрелы над уровнем установки крана,
hш — высота шарнира, м;
hп — длина грузового полиспаста, м;
hгу — высота грузозахватного устройства от верхней плоскости поднимаемого элемента до оси грузового крюка, м;
hэ — высота монтируемого элемента, м;
a — расстояние между нижней плоскостью монтируемого элемента и уровнем опоры перед установкой его в проектное положение, принимается равным 0,3 м;
Результаты расчётов заносим в таблицу.
Таблица 4 – Монтажные характеристики конструктивных элементов
Конструктивный элемент |
Монтажный вес, т |
Высота подъёма крюка , м |
Вылет стрелы , м |
1 |
2 |
3 |
5 |
Колонны |
8+0,18=8,18 |
0,3+11,8+1=13,1 |
|
Стропильные балки |
4,1+0,94=5,04 |
6+0,3+1,3+3,2=10,8 |
|
Стропильные фермы |
6,5+1,75=8,25 |
10,8+0,3+3+3,6=17,7 |
|
Плиты покрытия |
2,7+0,53=3,23 |
13,8+0,3+0,3+1,6=16 |
|
На основании полученных данных выбираем кран МКГ-25.01.
