Часть 3. Топология глобальной сети Шаг 1. Pc0 на веб-сайты.
a. Оставаясь в режиме моделирования, откройте веб-обозреватель на PC0. Введите адрес www.cisco.pka и нажмите клавишу Go (Перейти).
Спрогнозируйте путь пакета , чтобы разрешить имя www.cisco.pka в IP-адрес. Запишите свой прогноз.
PC0 => Wireless Router 0 => Кабельный модем 0 => облако 0 => Router 5 => Восточный => Switch 0 => Switch2 => Switch 1=> Открытный DNS и обратно к PC0
б. Нажмите кнопку Capture / Forward (Перехватить или переслать), пока отображается веб-страница на PC0, чтобы просмотреть поток пакетов. Нажмите кнопку View Previous Events (Просмотреть предыдущие события) по запросу диалогового окна Buffer Full (Переполнение буфера).
После распознавания IP-адреса по какому пути проходили пакеты HTTP для отображения веб-страницы? Запишите свои наблюдения.
PC0 => Wireless Router 0 => Кабельный модем 0 => облако 0 => Router 5 => Router 2 => Router 4=> Западный =>Switch=> www.cisco.pka и обратно к PC0
в. Переключитесь в режим реального времени (Shift + R). Удалите канал между маршрутизатором 4 и маршрутизатором 2 из топологии, чтобы смоделировать недоступный путь. Маршрутизаторы используют усовершенствованный внутренний протокол маршрутизации шлюзов (EIGRP), чтобы динамически настроить таблицы маршрутизации для учетной записи удаленного канала.
г. Переключитесь на режим моделирования (Shift + S). Откройте веб-обозреватель на планшете 0 и перейдите по адресу www.cisco.pka.
д. Как изменился путь после разрыва канала в глобальной сети? Запишите наблюдения.
PC0 => Wireless Router 0 => Кабельный модем 0 => облако 0 => Router 5 => Восточный => Switch 0 => Switch2 => Switch 1=> Открытный DNS и обратно к PC0
PC0 => Wireless Router 0 => Кабельный модем 0 => облако 0 => Router 5 => Router 2 => Router 3=> Router 4=> Западный=>Switch => www.cisco.pka и обратно к PC0
е. Переключитесь в режим реального времени (Shift + R).
Шаг 2. Pc1 на веб-сайты.
a. Нажмите «PC1 > Рабочий стол» и откройте командную строку.

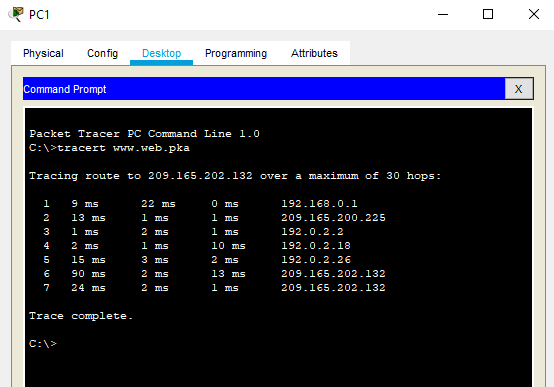

б. Введите команду tracert www.web.pka.
PC> tracert www.web.pka
в. Сопоставьте IP-адреса в результатах в tracert с устройствами в топологии. Наведите указатель мыши на маршрутизаторы в топологии, чтобы просмотреть IP-адреса интерфейсов на маршрутизаторах. Если всплывающее окно не остается достаточный интервал времени активным, то можно получить доступ к IP-адресам маршрутизатора следующим образом: щелкните маршрутизатор > CLI > нажмите «Ввод». Теперь введите команду show ip interface brief для получения списка интерфейсов и IP-адресов.
Отслеживание номера |
Устройство |
Интерфейс |
IP-адрес |
1 |
Западный |
Fa0/3 |
192.168.0.1 |
2 |
Router 4 |
S0/1/1 |
209.165.200.225 |
3 |
Router 3 |
S0/0/0 |
192.0.2.2 |
4 |
Router 2 |
S0/0/1 |
192.0.2.18 |
5 |
Router 5 |
S0/1/1 |
192.0.2.26 |
6 |
Восточный |
Serial 0/0/0 |
209.165.202.130 |
7 |
www.web.pka |
NIC |
209.165.202.132 / 192.168.2.254 |
Преобразование сетевых адресов (NAT) используется для преобразования внутреннего IP-адреса www.web.pka (192.168.2.254) в маршрутизируемый адрес IPv4 209.165.202.132. В результате выполнения команды tracert первая строка адреса IPv4 будет 209.165.202.132 (для интерфейса G0/1 East). Вторая строка адреса IPv4 209.165.202.132 содержит внешний адрес IPv4 веб-сервера.
