Министерство образования Российской Федерации
Томский политехнический университет
Машиностроительный факультет
Кафедра ОТСП
Курсовой проект Производству сварных конструкций
Выполнил: студент группы 4680
Кульменев.А.М.
Принял: Азаров Н.А.
Томск-2002
СОДЕРЖАНИЕ
1. Введение
2. Общая часть
2.1. Описание сварной конструкции или изделия
2.2. Материал сварной конструкции или изделия
3. Выбор способа сварки и сварочного оборудования
3.1. Технологическая свариваемость металла сварной конструкции
3.2. Литературный обзор опыта сварки металла заданной толщины
3.3. Выбор способа сварки
3.4. Обоснование выбора сварочных материалов
3.5. Расчет режимов сварки
3.6. Выбор источников питания
3.7. Выбор сварочного оборудования
4. Разработка технологии изготовления сварной конструкции
4.1. Заготовительные операции
4.2. Разработка технологии сборки и сварки
4.3. Сварочные напряжения и деформации, меры борьбы с ними
4.4. Технический контроль качества и исправление брака
4.5. Нормирование технологического процесса
4.6.Оценка технологичности конструкции
5. Конструкторская часть
5.1 Общая характеристика механического оборудования, необходимого для обеспечения технологического процесса
5.2. Компоновка установок из унифицированных узлов.
6. Организационно-экономическая часть
6.1. Расчет необходимого количества оборудования, материалов и энергии
6.2. Расчет количества основных рабочих
6.3. Проектирование участка
7. Техника безопасности
7.1. Пожарная безопасность
7.2. Меры предупреждения поражения электрическим током
7.3. Меры предупреждения действия излучений дуги на глаза и кожу сварщика
7.4. Меры предупреждения ожогов
Заключение
Список
1. Введение
Курсовой проект по курсу “Производство сварных конструкций” является расчетно-графической работой, цель которой состоит в закреплении, систематизации, расширении теоритических знаний, и приобретение практических навыков в вопросах проектирования технологического процесса на примере изготовления сварной конструкции, обоснования выбора оборудования и материалов, необходимых для осуществления этого процесса.
В процессе выполнения курсового проекта будет разработана технология сборки и сварки корпуса взрывобезопасного манометра.
Результатами данной работы должны стать выбор оптимального способа сварки, сварочных материалов, оборудования, процесс заготовительных операций, последовательность выполнения операций по сборке-сварке данного изделия.
2.Общая часть
Описание сварной конструкции или изделия.
В данном курсовом проекте предоставлено изготовление корпуса взрывобезопасных манометров, предназначенных для размещения основной части манометра и изоляции от окружающей среды. Изделие представлено на рисунке 1.

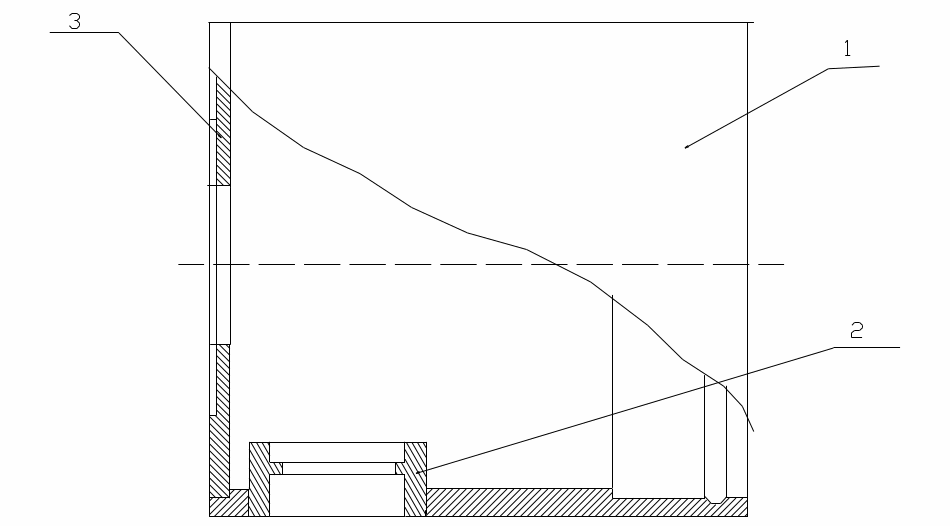

Рисунок1-изделие (эскиз)
Как видно из рисунка 1.изделие состоит из гильзы 1 , опорного кольца 2 и дна 3 .
Конструкция корпуса должна обеспечивать надежность и безопасность эксплуатации в течение расчетного срока службы и предусматривать возможность проведения технического освидетельствования, очистки, промывки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений .
Сварной корпус, выполненный из стали 20, предназначен для работы под давлением 2,0 МПа.
Корпусами, работающими под давлением, называются закрытые устройства, находящиеся под давлением пара сжатого воздуха, газа или какой-либо жидкости, не являющиеся неотъемлемой частью машин или приборов и служащие для различных производственных или бытовых нужд. Требования к корпусам, работающими под давлением, регламентированы правилами устройства и безопасной эксплуатации корпусов взрывобезопасных манометров, работающих под давлением, утвержденными Госгортехнадзором.
Толщина стенки корпуса 5 мм.
Технические условия
а) химический состав стали по ГОСТ 1050-88, сортамент проката трубы по ГОСТ 10704-91
б) рабочее давление в сосуде 2,0 Мпа;
д) трещины и поры не допускаются. Допускаются одиночные неметаллические включения диаметром до 0,1 мм на длине 1 м.
Детали между собой свариваются автоматической сваркой плавящимся электродом в среде углекислого газа за один проход.
На рисунке 2 представлена форма подготовки кромок под сварку.

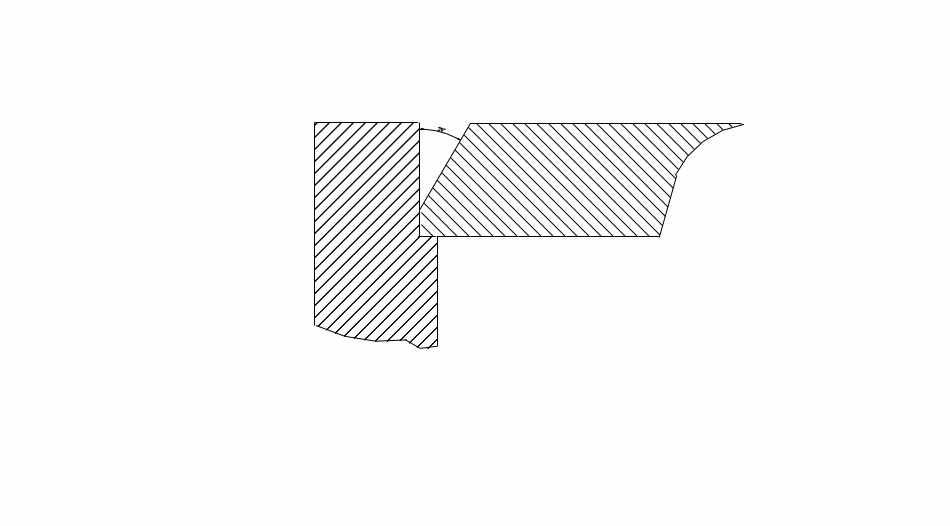

Рисунок 2. Форма подготовки кромок под сварку.
