Расчет регулировочной и механической характеристик.

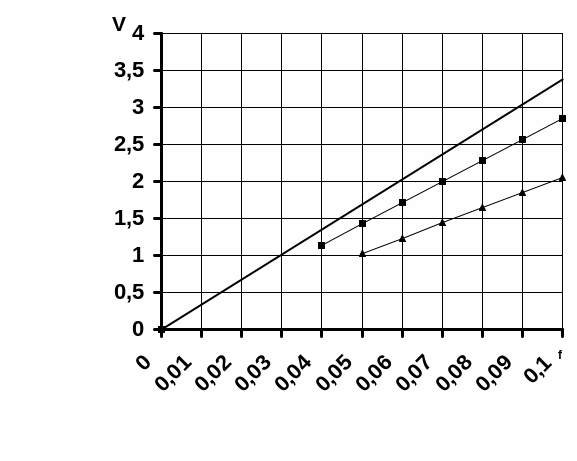

Механическая характеристика:
|
V |
|
f |
V |
|
f |
V |
|
|||||||
0,01 |
0,033 |
|
0,01 |
0,0285 |
|
0,01 |
0,0205 |
||||||||
0,02 |
0,0675 |
0,02 |
0,0571 |
0,02 |
0,0411 |
||||||||||
0,03 |
1,013 |
0,03 |
0,0856 |
0,03 |
0,0617 |
||||||||||
0,04 |
1,351 |
0,04 |
1,141 |
0,04 |
0,0823 |
||||||||||
0,05 |
1,689 |
0,05 |
1,427 |
0,05 |
1,028 |
||||||||||
0,06 |
2,026 |
0,06 |
1,712 |
0,06 |
1,234 |
||||||||||
0,07 |
2,364 |
0,07 |
1,998 |
0,07 |
1,440 |
||||||||||
0,08 |
2,702 |
0,08 |
2,283 |
0,08 |
1,646 |
||||||||||
0,09 |
3,040 |
0,09 |
2,569 |
0,09 |
1,852 |
||||||||||
0,1 |
3,378 |
0,1 |
2,854 |
0,1 |
2,057 |

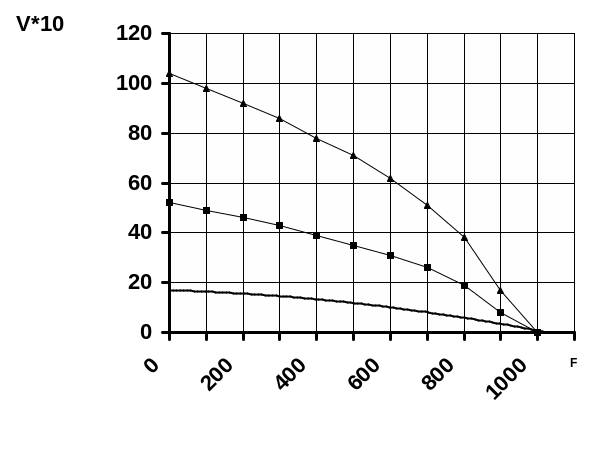

Регулировочная характеристика.
F |
V |
|
F |
V |
|
F |
V |
0 |
0,0173 |
0 |
0,052 |
0 |
0,104 |
||
100 |
0,0164 |
100 |
0,049 |
100 |
0,098 |
||
200 |
0,0153 |
200 |
0,046 |
200 |
0,092 |
||
300 |
0,0143 |
300 |
0,043 |
300 |
0,086 |
||
400 |
0,0131 |
400 |
0,039 |
400 |
0,078 |
||
500 |
0,0118 |
500 |
0,035 |
500 |
0,071 |
||
600 |
0,0103 |
600 |
0,031 |
600 |
0,062 |
||
700 |
0,0086 |
700 |
0,026 |
700 |
0,051 |
||
800 |
0,0064 |
800 |
0,019 |
800 |
0,038 |
||
900 |
0,0028 |
900 |
0,008 |
900 |
0,017 |
Схема гидропривода.
