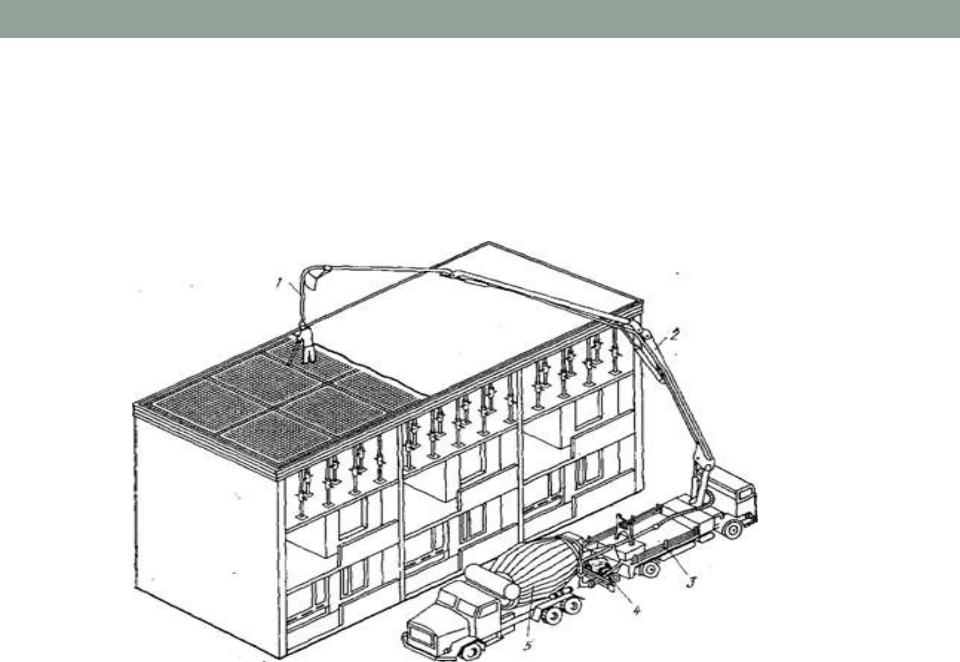

Подача бетонной смеси трубопроводным транспортом
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.

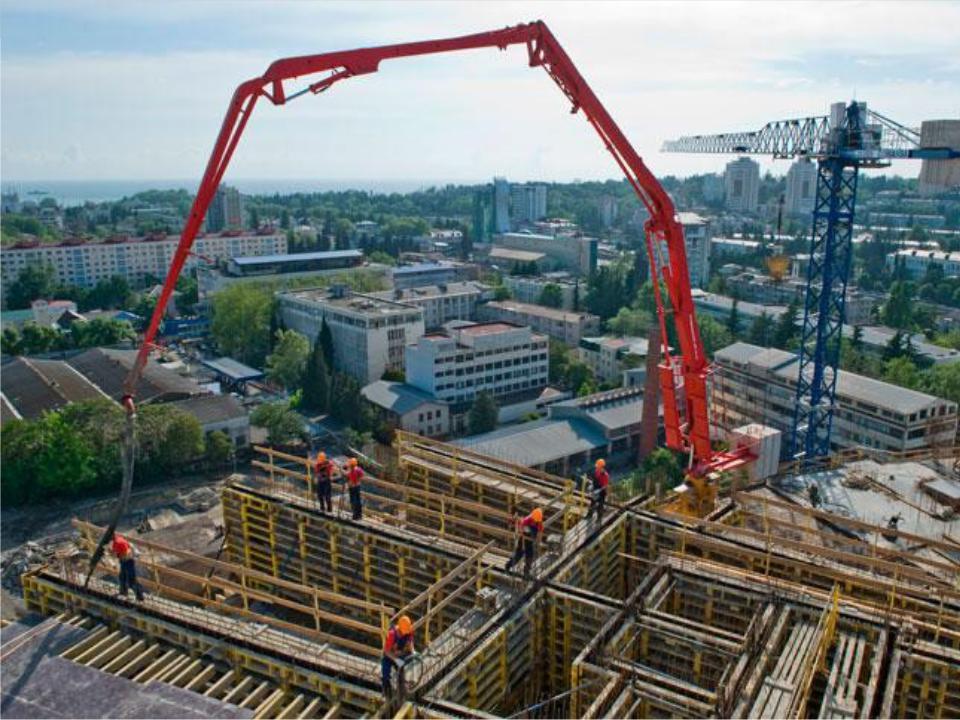

Подача бетонной смеси автобетононасосом

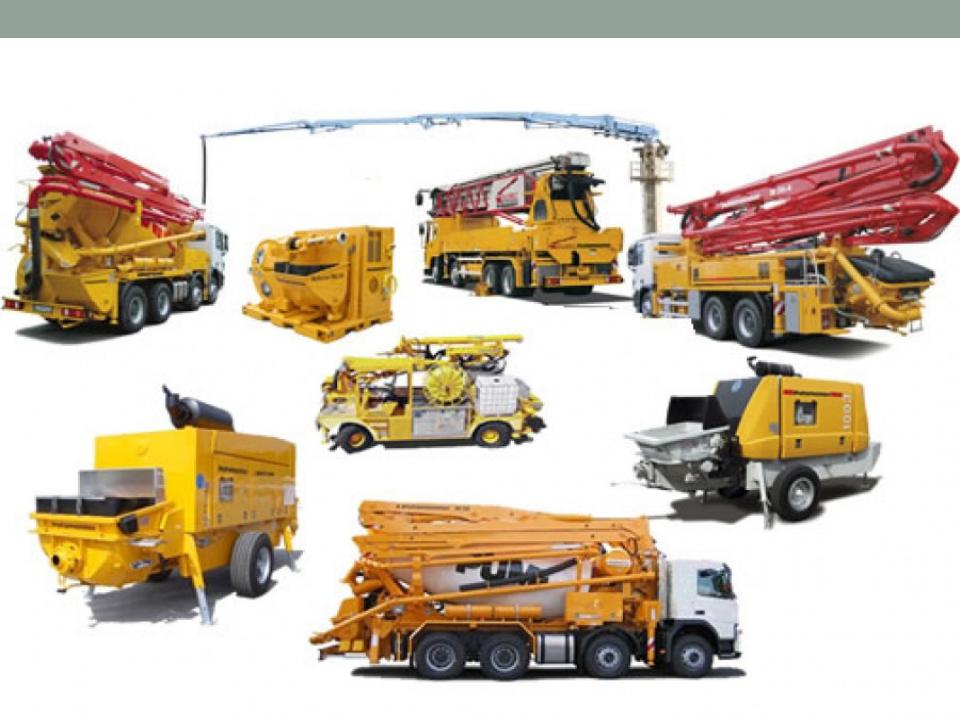

Бетононасосы

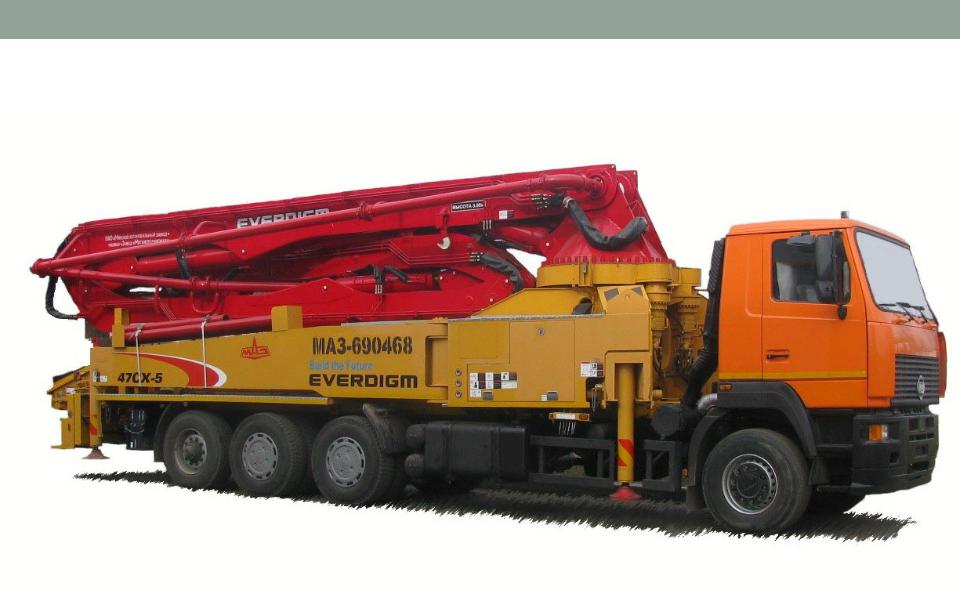

Бетононасос Everdigm
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.
•Бетоновод предназначен для перемещения бетонной смеси от бетононасоса к месту укладки и состоит из отдельных трубчатых звеньев (обычно стальных), входящих в комплект бетононасоса. В комплект входят прямые звенья длиной 0,5…3 м и колена (отводы) с углом поворота 90°, 45°, 22°30' и 10°15'.
•Повороты создают дополнительное сопротивление движению бетонной смеси. Поэтому при определении расстояния подачи угол поворота 90° соответствует 12 м горизонтального участка, а углы поворота 45°, 22°30' соответствуют 7,5 и 3 м, а 1 м вертикального бетоновода эквивалентен 8 м горизонтального.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.
•Звенья и колена бетоновода соединяют между собой с помощью быстроразъемных замков с натяжными клиньями и резиновыми уплотнителями.
•В зависимости от производительности бетононасоса применяют бетоноводы с внутренним диаметром 80…203 мм (большей производительности соответствует больший диаметр).
•Прокладывают бетоновод до наиболее удаленного места укладки бетонной смеси, и по мере укладки его постепенно разбирают, снимая последние звенья труб, то есть процесс бетонирования ведут методом «на себя».
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.

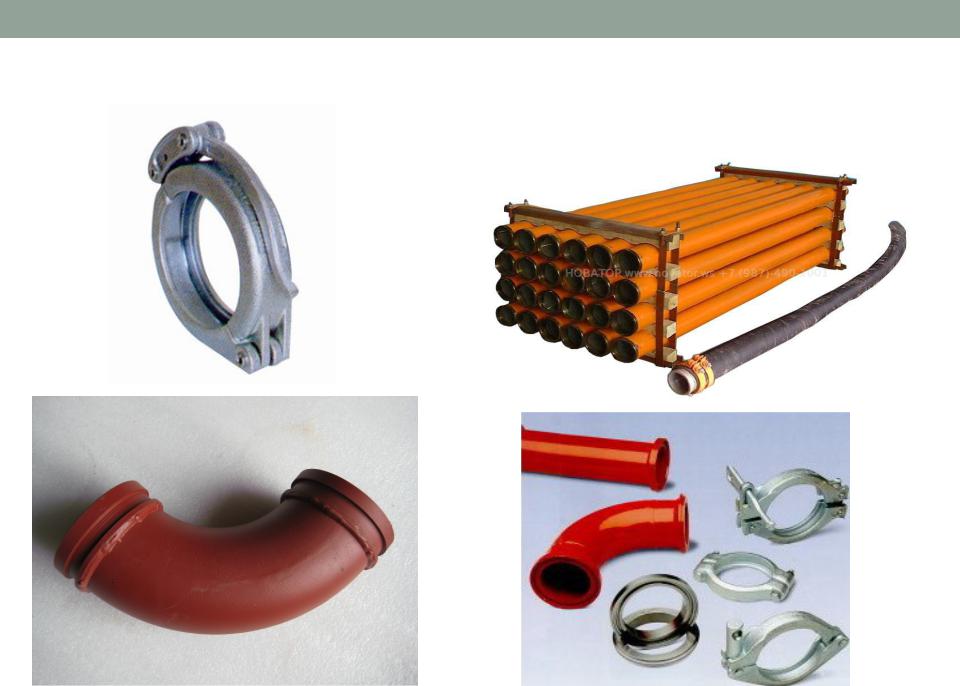

Бетоноводы и составляющие
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.
•В качестве оборудования для распределения бетонной
смеси применяют гибкие рукава, поворотные колена, круговые распределители и распределительные стрелы.

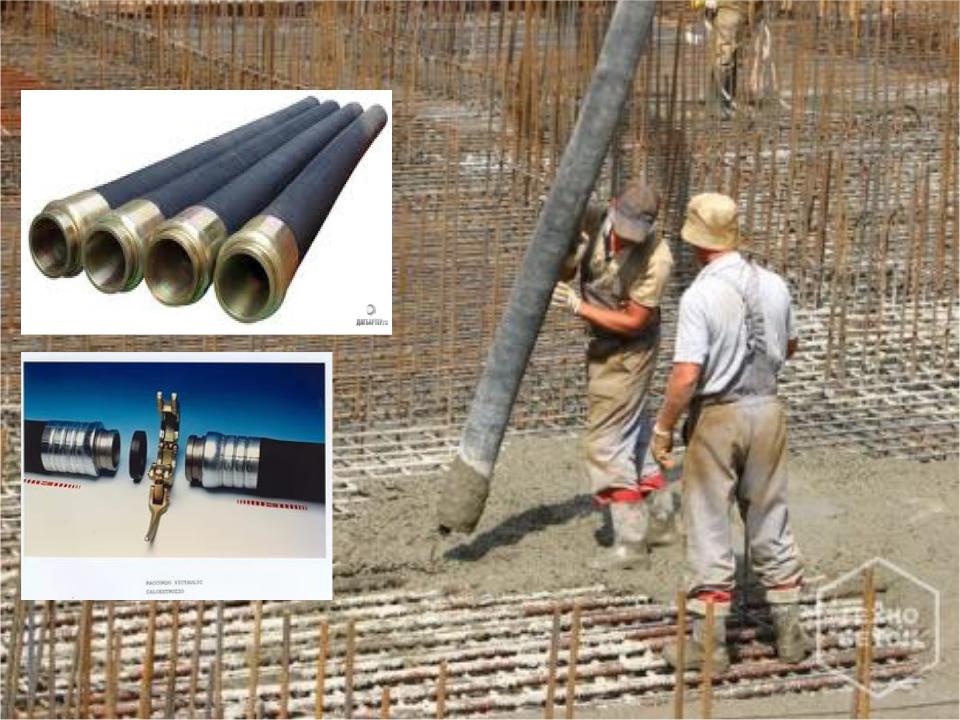

•Гибкие распределительные рукава диаметром 80…125 мм применяют для распределения бетонной смеси в радиусе до 8 м.
•Поворотные колена обеспечивают возможность перемещения свободного конца бетоновода по окружности при небольшой площади бетонирования.
•Круговой распределитель состоит из двух шарнирно сочлененных колен и подставки. Распределитель применяют главным образом при бетонировании цилиндрических конструкций.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.

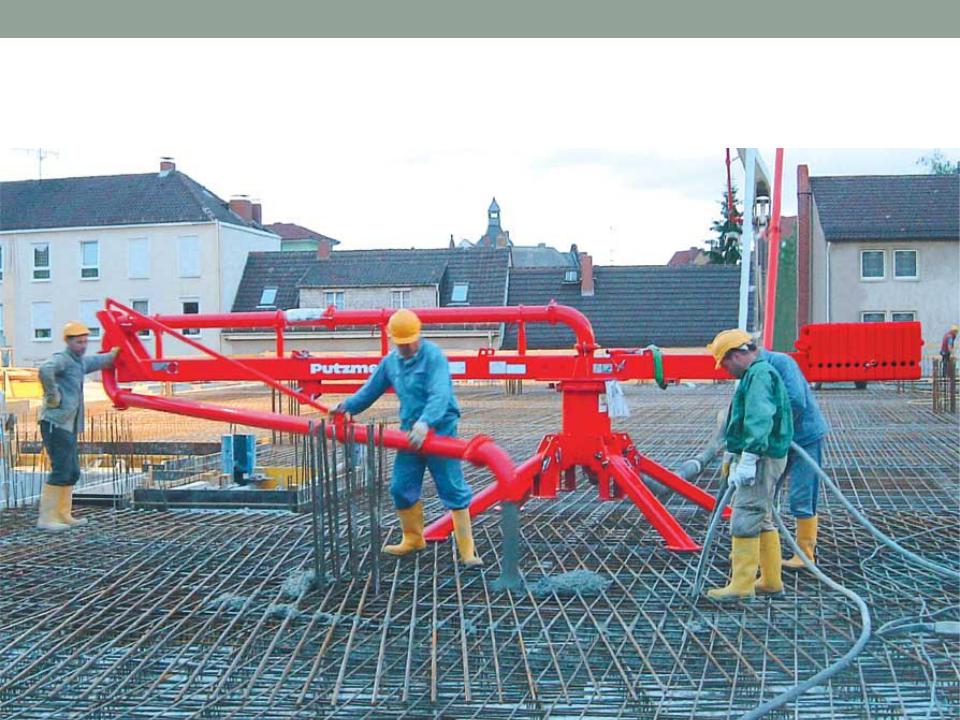

Круговые механические распределительные стрелы
