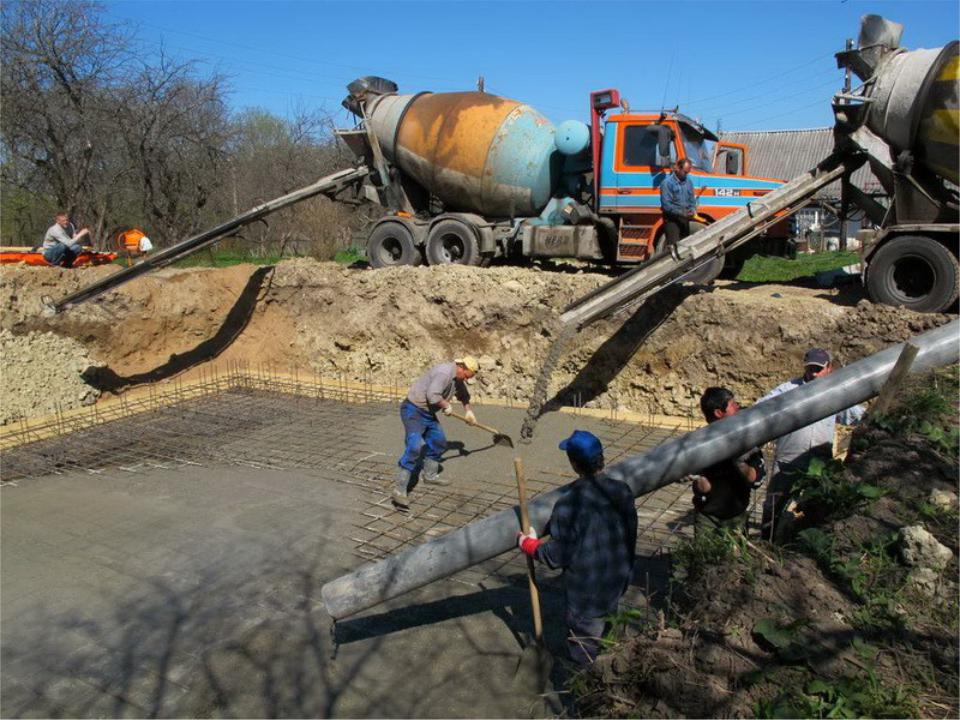

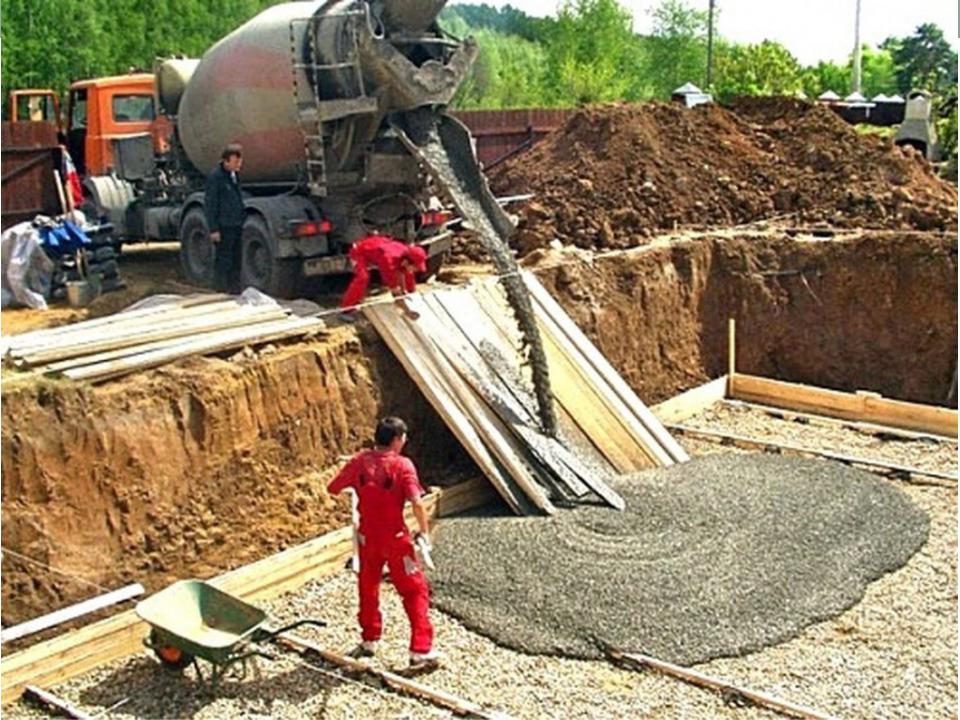

Подача смеси по виброжелобам

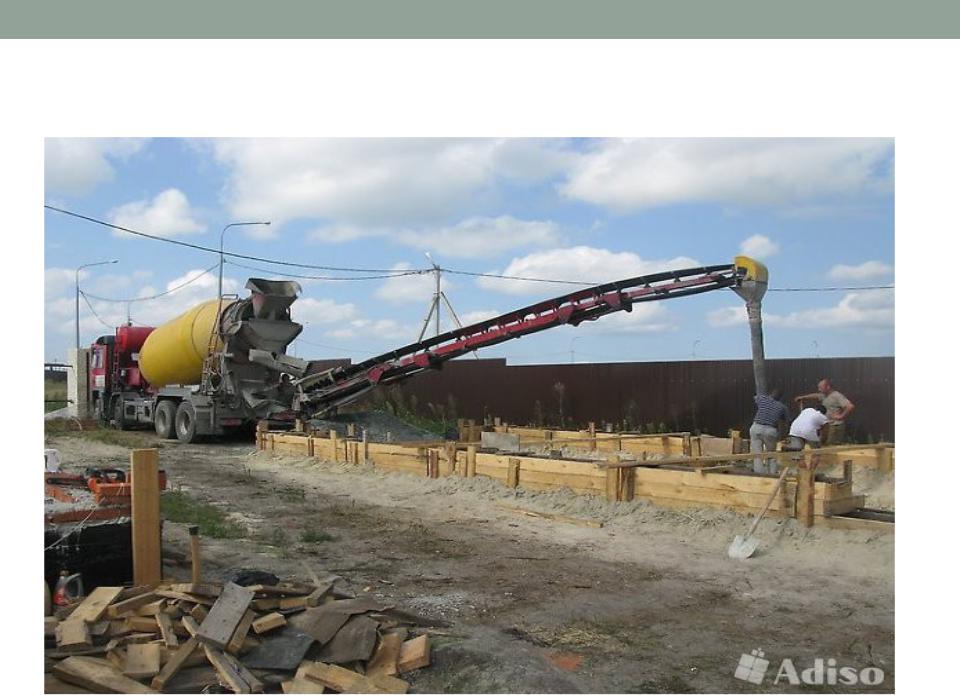

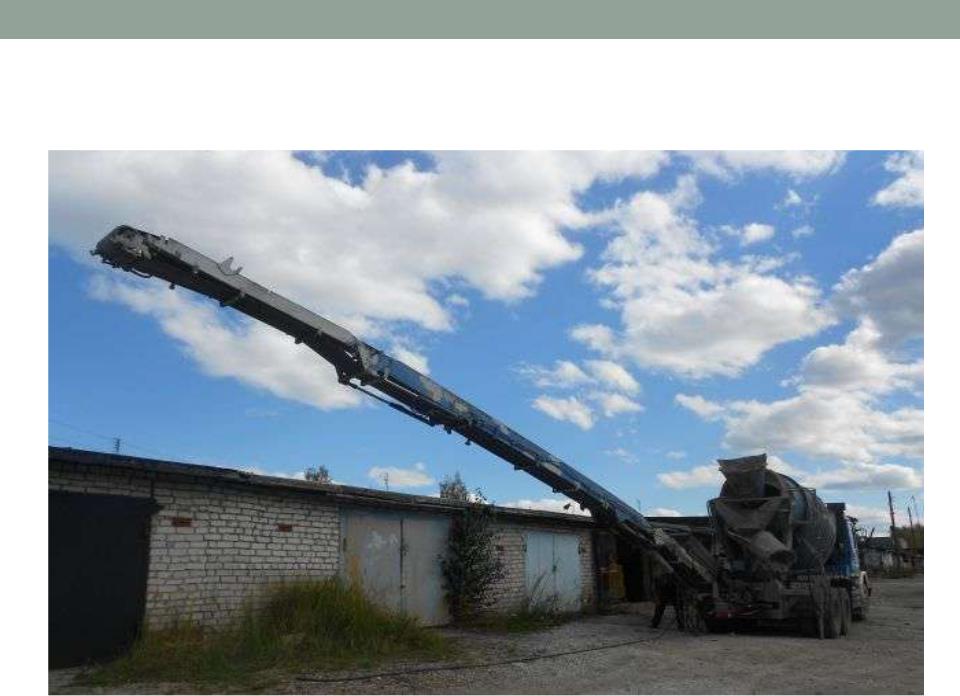

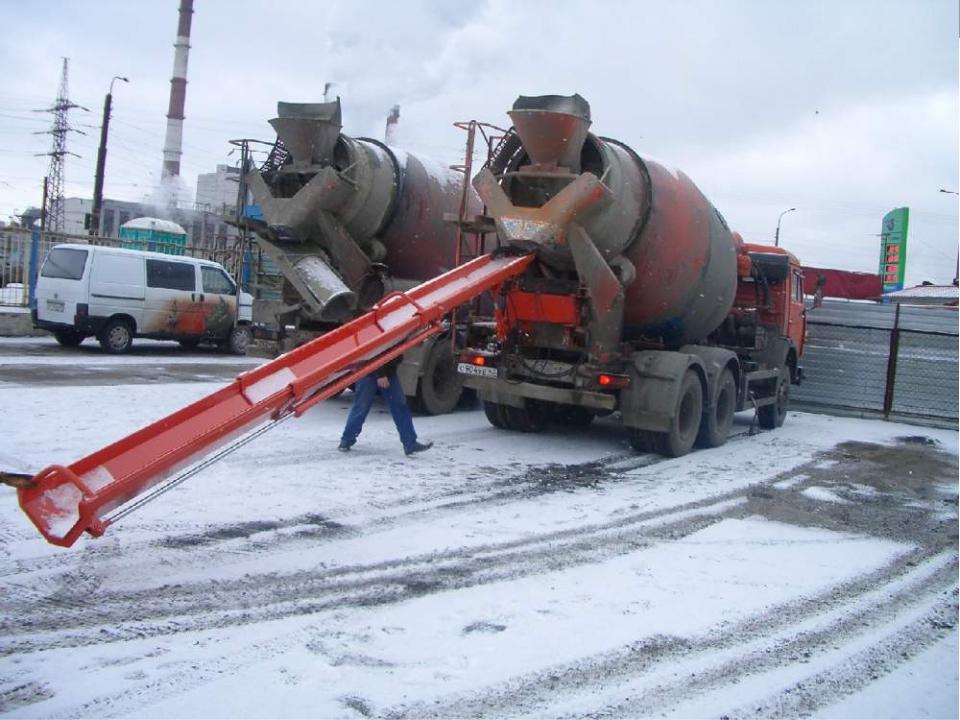

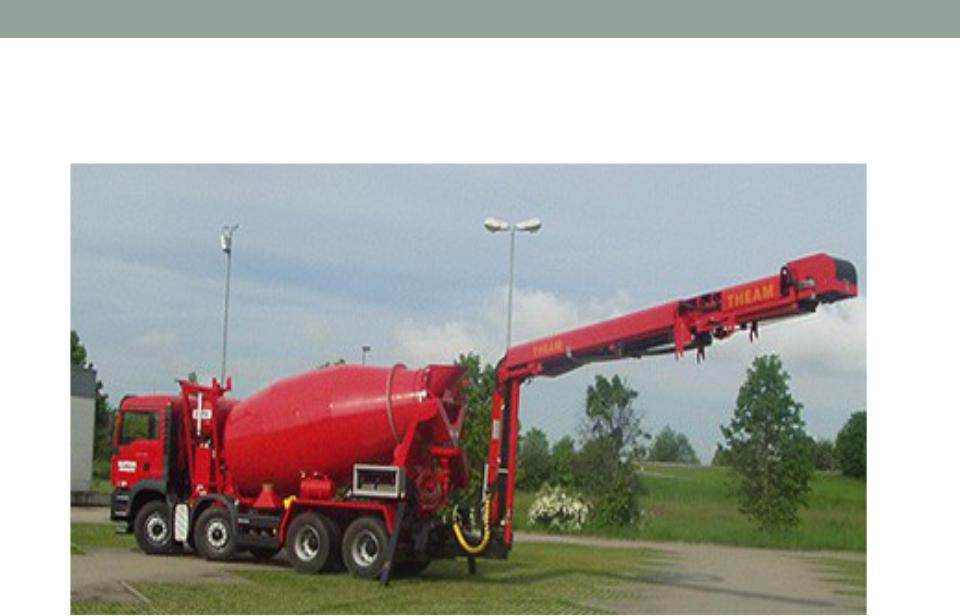

Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси ленточными транспортерами.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси ленточными транспортерами.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси ленточными транспортерами.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.
•Трубопроводный транспорт относится к внутрипостроечному и имеет ряд технологических преимуществ перед другими способами горизонтального и вертикального транспортирования бетонных смесей.
•Возможность осуществления одним механизмом горизонтального и вертикального перемещения смесей от места их разгрузки на объекте к месту укладки, возможность подачи бетонных смесей в труднодоступные участки и др..
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.
•Техническими средствами трубопроводного транспорта являются машины для перекачивания (проталкивания) бетонной смеси – бетононасосы, которые выполняют в стационарном, прицепном и самоходном вариантах.
•Основными типами бетононасосов являются поршневые с маслогидравлическим приводом и реже с механическим. Бетононасос с маслогидравлическим приводом представляет собой двухцилиндровый поршневой механизм.
•При движении поршней бетонная смесь из приемного бункера поочередно засасывается в один из транспортных цилиндров бетононасоса, а оттуда поршнем подается в бетоновод.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.

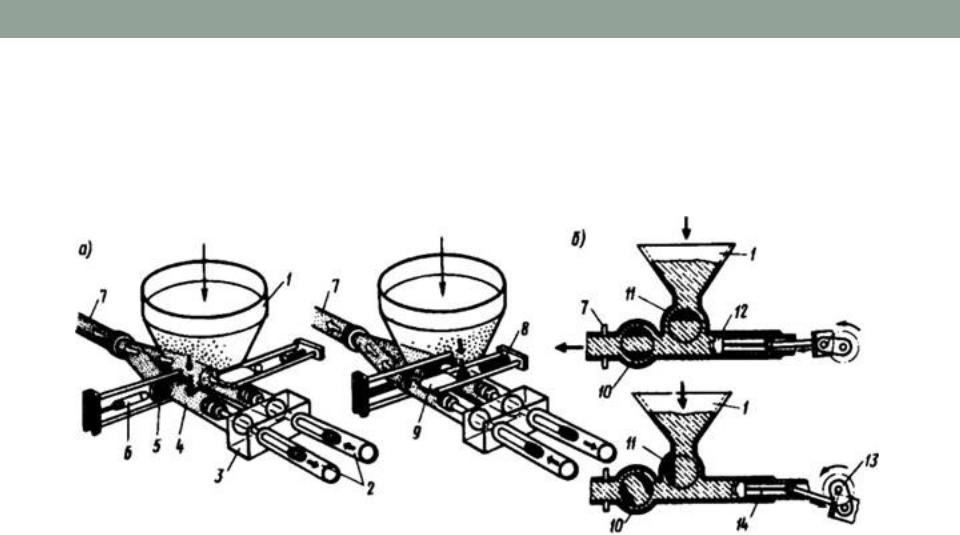

Принцип работы бетононасосов: а) с маслогидравлическим приводом; б) с механическим приводом;
1 – приемный бункер; 2 – приводные гидроцилиндры; 3 – камера с промывочной водой; 4 – транспортный цилиндр; 5 – вертикальная шиберная пластина;
6 – гидроцилиндр вертикальной шиберной пластины; 7 – бетоновод; 8 – гидроцилиндр горизонтальной шиберной пластины; 9 – горизонтальная шиберная
пластина; 10 – нагнетательный клапан; 11 – всасывающий клапан; 12 – цилиндр; 13 – коленчатый вал; 14 – поршень.
Внутриплощадочное транспортирование бетонных смесей. Подача бетонной смеси трубопроводным транспортом.

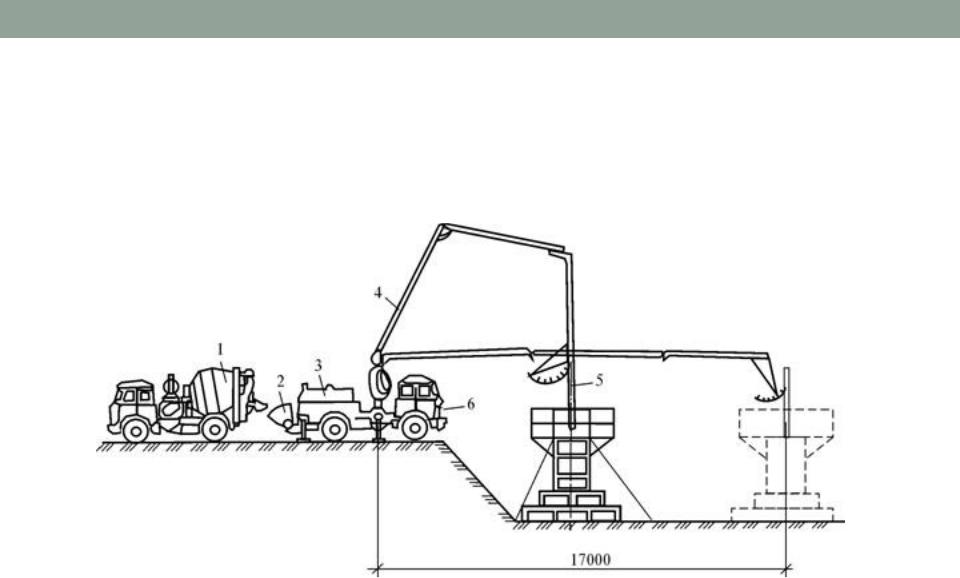

Подача бетонной смеси автобетононасосом
