.pdfВ тело расточного резца внедряли пьезоэлектрические актуаторы. В таком методе колебания подавляются за счёт поглотителя пробной массы, создающего инерци-
онную силу, которая противодействует возмущению, действующему в системе.
Для фрезерования возможности активного воздействия на вращающийся ин-
струмент ограничены. Вместо того чтобы воздействовать непосредственно на ин-
струмент, были разработаны активные шпиндели, воздействующие на подшипники шпинделя.
6.3Активные шпиндельные системы
Для подавления автоколебаний, исходящих от самого шпинделя или от фрез,
были разработаны активные шпиндельные системы. Можно выделить две основ-
ные группы решений. В первой, шпиндели с активными магнитными подшипни-
ками (АМП) могут применяться для повышения стабильности процесса. Во второй,
были разработаны активные системы, способные создавать усилие на оси шпин-
деля.
АМП используются в прототипах, разработанных для высокоскоростной об-
работки, для достижения высоких скоростей вращения шпинделя. Шпиндели АМП имеют преимущества в плане износа и скорости по сравнению с традиционными шпинделями на шарикоподшипниках. Однако потеря демпфирования является не-
достатком для стабильности процесса, который должен быть компенсирован по-
средством управления станком.

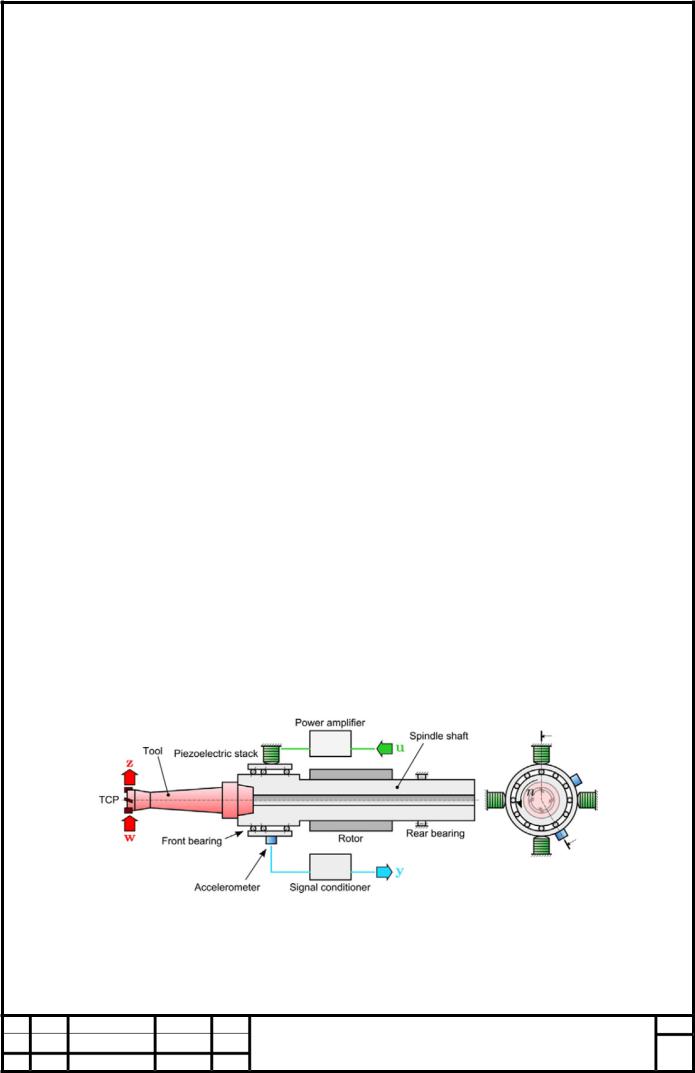

Рисунок 11 – Активный шпиндель
Активные системы также могут быть размещены на шпинделе для подавле-
ния автоколебаний.
Лист
Изм. Лист № докум |
Подпись Дата |
21 |
|
6.4Активная оснастка для закрепления заготовок
Активные держатели заготовок могут использоваться для подавления авто-
колебаний путём воздействия на относительное движение между режущим инстру-
ментом и заготовкой. Благодаря высокой динамике и точности позиционирования в динамическом диапазоне нагрузок, пьезоэлектрические приводы лучше всего подходят для такого типа оснастки. Активные держатели заготовок могут быть ис-
пользованы для гашения вибраций, генерируемых другими элементами станка.
6.5Применение
Использование активных методов обычно подразумевает трудоёмкую уста-
новку (исполнительный механизм, датчик, источник питания и т.д.) в неблагопри-
ятной среде. Эти экономические и технические усилия оправданы только тогда, ко-
гда другие более простые решения не могут обеспечить оптимальный отклик. Это происходит, когда динамика изменяется, когда необходимо демпфировать не-
сколько режимов или, когда ограниченное пространство не позволяет использовать пассивные демпферы.
Лист
Изм. Лист № докум |
Подпись Дата |
22 |
|
Заключение
Для оценки наилучшего решения проблемы автоколебаний можно придер-
живаться следующей процедуры:
1.Убедиться, что проблема вибраций вызвана автоколебаниями;
2.Измерить частоту автоколебаний;
3.Оценить положение на диаграмме устойчивости (порядок лепестка k);
4.Измерить динамическую жёсткость/податливость, чтобы определить крити-
ческие режимы.
5.Получить форму критического режима с помощью модального анализа.
Эта быстрая оценка даёт решающие указания для выбора надлежащего ме-
тода подавления автоколебаний.
Таблица 1. Применение методов подавления автоколебаний.
Происхождение |
Зона A |
Зона B |
Зона C |
Зона D |
|||||
автоколебаний |
|||||||||
|
|
|
|
|
|
|
|
||
Инструмент |
НИЧВШ, |
пас- |
Пассивный |
ДИЧВШ, |
ППИЛДС, |
Увеличение |
|||
|
сивный демпфер, |
демпфер, |
|
пассивный демпфер, |
скорости |
||||
|
переменная спи- |
НИЧВШ, |
пере- |
переменный |
угол |
шпинделя |
|||
|
раль |
|
менные |
спи- |
наклона |
|
|
|
|
|
|
|
раль/шаг |
|
|
|
|
|
|
Шпиндель |
НИЧВШ, |
пере- |
НИЧВШ, |
пере- |
ДИЧВШ, |
ППИЛДС, |
Увеличение |
||
|
менная спираль/ |
менные спираль/ |
переменный шаг |
скорости |
|||||
|
геометрия |
|
наклон |
|
|
|
|
шпинделя |
|
|
кромки |
|
|
|
|
|
|
|
|
Заготовка |
НИЧВШ, |
пере- |
НИЧВШ, |
пере- |
ДИЧВШ, увеличение |
Увеличение |
|||
|
менная спираль, |
менная спираль, |
жёсткости |
|
|
скорости |
|||
|
увеличение |
|
увеличение |
|
|
|
шпинделя |
||
|
жесткости |
|
жесткости |
|
|
|
|
|
|
Приспособление |
НИЧВШ, |
пере- |
Пассивный |
Процесс |
ППИЛДС, |
Увеличение |
|||
|
менная спираль, |
демпфер, |
увели- |
пассивный |
демпфер, |
скорости |
|||
|
пассивный демп- |
чение жесткости |
увеличение |
жёстко- |
шпинделя |
||||
|
фер |
|
|
|
сти |
|
|
|
|
Конструкция |
НИЧВШ, |
пас- |
Пассивный |
Пассивный демпфер, |
Увеличение |
||||
станка |
сивный демпфер |
демпфер, |
|
увеличение |
жёстко- |
скорости |
|||
|
|
|
НИЧВШ, |
увели- |
сти, активное демп- |
шпинделя |
|||
|
|
|
чение жёсткости, |
фирование |
|
|
|
||
|
|
|
активное |
демп- |
|
|
|
|
|
|
|
|
фирование |
|
|
|
|
Лист
Изм. Лист № докум |
Подпись Дата |
23 |
|
НИЧВШ – непрерывное изменение частоты вращения шпинделя.
ДИЧВШ – дискретное изменение частоты вращения шпинделя.
ППИЛДС – планирование процессов с использованием лепестковой диа-
граммы стабильности.
В зоне A технологического демпфирования НИЧВШ всегда является реали-
стичным решением для устранения неполадок. Специальная геометрия инстру-
мента с особыми кромками или переменной спиралью также может увеличить эф-
фект демпфирования процесса. Если реализация ранее упомянутых решений недо-
статочна, увеличение жёсткости и демпфирования эффективно, если есть простран-
ство. В этой зоне важно влияние геометрии режущей кромки и износа.
В зоне B хорошим вариантом могут быть инструменты с переменной спира-
лью и шагом, но они требуют оптимизации геометрии. Можно было бы предусмот-
реть НИЧВШ, но требуемая амплитуда колебаний может оказаться слишком боль-
шой. Здесь опять же эффективным является улучшение жёсткости и демпфирова-
ния, чтобы иметь возможность увеличить минимальный предел устойчивости.
В зоне С ППИЛДС помогает найти оптимальные зоны. Такая ситуация часто возникает при высокоскоростной обработке алюминиевых сплавов с гибкостью,
исходящей от инструмента или шпинделя. Когда параметры процесса не могут быть изменены из-за ограничений обрабатываемости, хорошим решением явля-
ются инструменты с переменным шагом.
В зоне D, чем выше скорость вращения шпинделя, тем выше стабильность.
Однако эта зона обычно не достигается из-за ограничений шпинделя или из-за дру-
гого дребезга, исходящего от более высокочастотных режимов, которые начинают ограничивать производительность.
Автоколебания чаще возникает при черновой обработке из-за больших глу-
бины резания и подачи. Использование зубчатых фрез и пластин с высокой подачей может стать хорошей альтернативой для черновой обработки без автоколебаний независимо от зоны.
Лист
Изм. Лист № докум |
Подпись Дата |
24 |
|
В настоящее время методы активного демпфирования могут быть рассмот-
рены для решения проблем автоколебаний на операциях с силовым резанием с низ-
кой частотой обработки. Приводы станков также могут быть использованы для демпфирования структурных низкочастотных режимов.
Следует отметить, что даже если исследовательское сообщество должно еще улучшить надёжность и простоту использования многих методов подавления авто-
колебаний, инженеры уже имеют широкий спектр решений для устранения произ-
водственных проблем.
Лист
Изм. Лист № докум |
Подпись Дата |
25 |
|
Список использованных источников
1.Болсуновский С., Вермель В., Губанов Г., Качарава И., Кудряшов А. (2013) Оптимизация параметров процесса обработки тонкостенных деталей на основе ко- нечно-элементного моделирования колебаний заготовки. Труды CIRP 8: 276–280.
2.Болсуновский С., Вермель В., Губанов Г., Леонтьев А. (2013) Уменьшение вибраций гибкой заготовки с помощью динамической опоры, реализованной в виде регулируемого демпфера массы. Протокол CIRP 8: 230–234.
3.Абдурахманов А.У., Джемилов Э.Ш. Анализ причин возникновения автоколебаний при механической обработке резанием. Таврический научный обозреватель № 5(10) — май 2016.
4.М.П. Журавлев, К.Ю. Кравченко, Д.М. Элькинд. Виброустойчивость при обработке торцевыми фрезами с переменным шагом. Вестник Брянского государственного технического университета № 8 (69) 2018.
5.Подавление автоколебаний при концевом фрезеровании на станке с числовым программным управлением методом программной модуляции скорости резания. Лановой Д. А., Свинин В. М., Савилов А. В. Учёные записки №IV-1(36) 2018,
Комсомольского-на-Амуре государственного технического университета.
6.Исследование возможности подавления автоколебаний при точении с модуляцией скорости резания на токарном станке с ЧПУ. К.С. Вагнер, В.М. Свинин, А.В. Савилов, С.А. Тимофеев. Иркутский национальный исследовательский государственный технический университет, 664074, г. Иркутск, ул. Лермонтова, 83.
7.Оценка способности вертикально-фрезерного станка с ЧПУ к модуляции скорости резания для подавления автоколебаний. Д.А. Лановой, А.В. Шутенков, В.М. Свинин, А.В. Савилов, А.С. Пятых. Иркутский национальный исследовательский технический университет, 664074, г. Иркутск, ул. Лермонтова, 83.
Лист
Изм. Лист № докум |
Подпись Дата |
26 |
|
8.Aguirre G, Gorostiaga M, Porchez T, Munoa J (2012) Self-Tuning Semi-Active Tuned-Mass Damper for Machine Tool Chatter Suppression. International Conference on Noise & Vibration Engineering ISMA, Leuven, Belgium.
9.Altintas Y, Engin S, Budak E (1999) Analytical Stability Prediction & Design for Variable Pitch Cutters. Journal of Manufacturing Science & Engineering 121(2):173–
178.
10.Bediaga I, Munoa J, Herna´ndez J, Lo´pez de Lacalle LN (2009) An Automatic
Spindle Speed Selection Strategy to Obtain Stability in High-Speed Milling. International
Journal of Machine Tools & Manufacture 49(5):384–394.
11.Bediaga I, Zatarain M, Munoa J, Lizarralde R (2011) Application of Continuous Spindle Speed Variation for Chatter Avoidance in Roughing Milling. Proceed ings of the Institution of Mechanical Engineers Part B: Journal of Engineering Manufacture 225(5):631–640.
12.Brecher C, Manoharan D, Ladra U, Kopken H-G (2010) Chatter Suppression with an Active Workpiece Holder. Production Engineering 4(2–3):239–245.
13.Chung B, Smith S, Tlusty J (1997) Active Damping of Structural Modes in HighSpeed Machine Tools. Journal of Vibration & Control 3(3):279–295.
