.docxМіністерство освіти і науки України
Харківський національний університет радіоелектроніки
Кафедра ІКІ ім. В.В. Поповського
Звіт з лабораторної роботи №2
з дисципліни
Локальні мережі
«Створення віртуальної локальної мережі з використання моделей мережевого обладнання компанії Cisco Systems»
Виконав: Перевірив:
студент гр. КУІБ-20-2 асистент кафедри
Усачов І.О. Цибульников Д. І.
Харків 2022
ЛАБОРАТОРНА РОБОТА №2
Тема: Створення віртуальної локальної мережі з використання моделей мережевого обладнання компанії Cisco Systems.
Мета: Набуття практичних навичок роботи з комплексом моделей мережевого обладнання компанії Cisco Systems для налаштування його окремих елементів.
ХІД РОБОТИ:
Завдання 1. Ознайомитися з основними характеристиками комутаторів компанії Cisco і зареєструвати їх характеристики в звіті до лабораторній роботі.
Таблиця 1 – Характеристика зв'язків першого комутатора
Тип інтерфейсу Комутатора Switch 1 |
Тип пристрою |
Інтерфейс пристрою |
Номер vlan та ім’я |
FastEthernet 0/1 |
Switch 2 |
Fast Ethernet 0/1 |
|
FastEthernet 0/2 |
РС1 |
FastEthernet |
vlan 10, Admin |
FastEthernet 0/3 |
РС3 |
FastEthernet |
vlan 20, Ingen |
FastEthernet 0/4 |
РС5 |
FastEthernet |
vlan 30, Market |
Таблиця 2 – Характеристика зв'язків другого комутатора
Тип інтерфейсу Комутаторa Switch 2 |
Тип пристрою |
Інтерфейс пристрою |
Номер vlan та ім’я |
FastEthernet 0/1 |
Switch1 |
Fast Ethernet 0/1 |
|
FastEthernet 0/2 |
РС2 |
FastEthernet |
vlan 10, Admin |
FastEthernet 0/3 |
РС4 |
FastEthernet |
vlan 20, Ingen |
FastEthernet 0/4 |
РС6 |
FastEthernet |
vlan 30, Market |
Завдання 2. Побудова заданої у методичному матеріалі схеми.

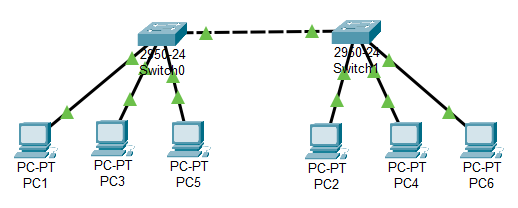

Рисунок 1 – Приклад мережі
Завдання 3 . Розробити програму і налаштувати всі вузли мережі.
3.1. Налаштуємо IP адреси і маски для ПК зазначені у таблиці 3.
Таблиця 3 – IP адреси і маски для ПК
Им'я пристрою |
IP адреса |
Маска |
Номер vlan та ім’я |
РС1 |
192.168.1.1 |
255.255.255.0 |
vlan 10, Admin |
РС2 |
192.168.1.2 |
255.255.255.0 |
vlan 10, Admin |
РС3 |
172.16.1.1 |
255.255.255.0 |
vlan 20, Ingen |
РС4 |
172.16.1.2 |
255.255.255.0 |
vlan 20, Ingen |
РС5 |
10.13.6.1 |
255.255.255.0 |
vlan 30, Market |
РС6 |
10.13.6.2 |
255.255.255.0 |
vlan 30, Market |
Для цього перейдемо у розділ IP Configuration кожного комп’ютера та запишемо відповідні IP адреси і маски, рисунок 2.
Рисунок 2 – Приклад налаштування IP адреси і маски для PC1
3.2. Створення сегментів віртуальної мережі представлено на рисунку 3.

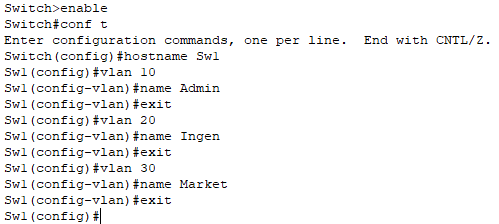

Рисунок 3 – Створення vlan 10, 20, 30
3.3. Призначення інтерфейсів для певних портів представлено на рисунку 4.

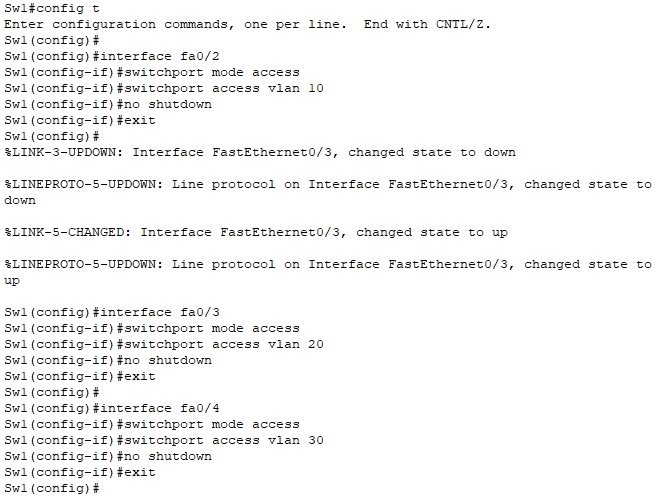

Рисунок 4 – Призначення інтерфейсів для певних портів
3.4. Призначення магістрального інтерфейсу для зв'язку з другим комутатором зображено на рисунку 5.

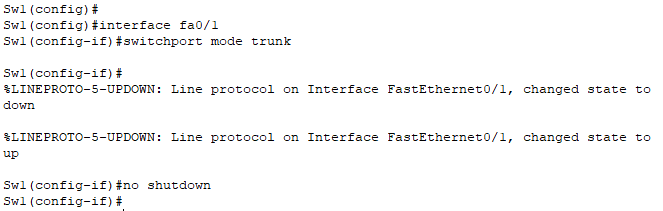

Рисунок 5 – Призначення магістрального інтерфейсу для зв'язку з другим комутатором
Завдання 4. За допомогою команд, що надані нижче перевірити отримані налаштування.

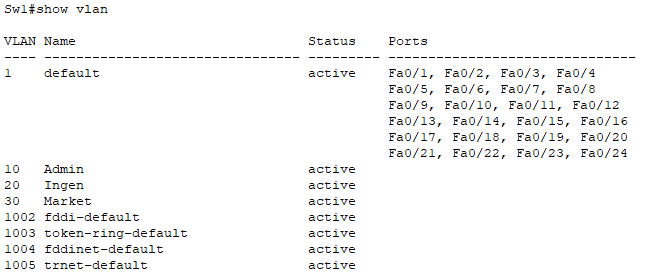

4.1.Використовуємо команду show vlan для перевірки призначення сегментів, рисунок 6.
Рисунок 6 – Результат виконання команди show vlan

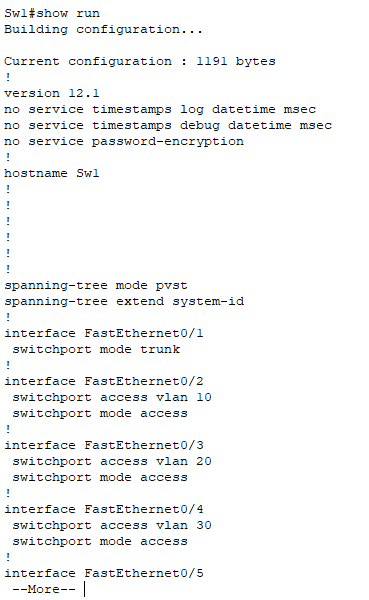

4.2. Використовуємо команду show run (show running-configuration), яка показує поточну конфігурацію пристрою, рисунок 7.
Рисунок 7 – Результат виконання команди show run

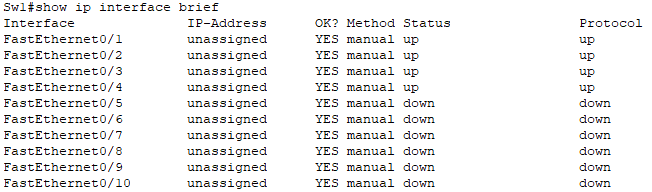

4.3. Використовуємо команду show ip interface brief, яка показує ключові дані для всіх інтерфейсів на комутаторі, рисунок 8.
Рисунок 8 – Результат виконання команди show ip interface brief

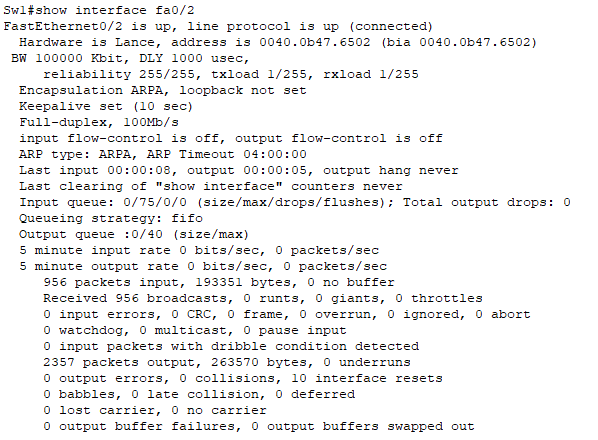

4.4. Використовуємо команду show interface fa 0 / K, яка показує дані для інтерфейсу К на комутаторі, рисунок 9.
Рисунок 9 – Результат виконання команди show interface fa 0 / K
Завдання 5. Перевірка створеної віртуальної мережі.
Для цього спочатку перевіримо зв'язок РС всередині домену. Наприклад, з першого РС «пропінгуем» другий РС, рисунок 10.

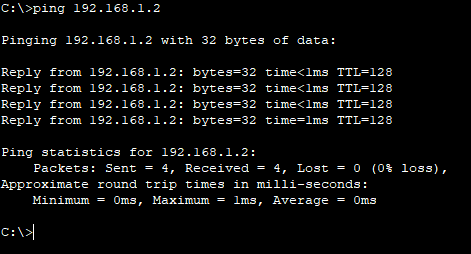

Рисунок 10 – Результат виконання «пінгування» РС2 з РС1
При перевірці обміну з іншим доменом зв'язок відсутній, рисунок 11.
Рисунок 11 – Результат виконання «пінгування» РС2 з РС4
ВИСНОВОК
Під час виконання лабораторної роботи було набуто практичні навички роботи з комплексом моделей мережевого обладнання компанії Cisco Systems для налаштування його окремих елементів.
Так для кожного з комутаторів мережі було створено по про три сегменти віртуальної мережі (vlan 10, 20 ,30), ці інтерфейси було призначено для певних портів. Також було призначено магістрального інтерфейсу для зв'язку з між комутаторами.
У результаті зробленої роботи було отримано мережу, в якій пристрої з одного vlan можуть обмінюватись повідомленнями, а з різних – ні.
