Міністерство освіти і науки України

Харківський національний університет радіоелектроніки

Кафедра ІКІ ім. В.В. Поповського

Звіт з лабораторної роботи №3

з дисципліни

Локальні мережі

«Проектування, налаштування та дослідження фрагменту корпоративної мережі з використанням моделей мережевого обладнання компаниї CISCO SYSTEMS»

Виконав: Перевірив:

студент гр. КУІБ-20-2 асистент кафедри

Усачов І.О. Цибульников Д. І.

Харків 2022

ЛАБОРАТОРНА РОБОТА №3

Тема: Проектування, налаштування та дослідження фрагменту корпоративної мережі з використанням моделей мережевого обладнання компаниї CISCO SYSTEMS.

Мета: Набуття практичних навичок роботи з питань проектування, налаштування та дослідження корпоративних мереж за допомогою комплексу моделей мережевого обладнання компанії Cisco Systems.

ХІД РОБОТИ:

Завдання 1. Додати обладнання мережі на робоче поле Packet Tracer.

Рисунок 1 - Вікно програми Packet Tracer з основним обладнанням

мережі

Завдання 2. Встановити Wi-Fi модулі в ряд ПК. У чотирьох комп'ютерах в третьому відділі необхідно замінити LAN роз'єм RJ-45 на Wi-Fi антену.

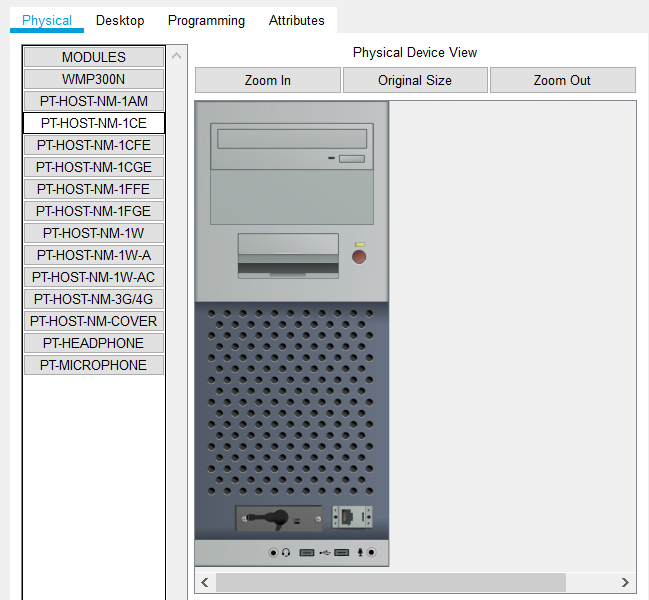

Рисунок 2 – Налаштування комп'ютерів РС12 - РС15

Завдання 3. Виповнити настройку ПК першого і другого відділів.

Для цього, кожному комп'ютеру в першому і другому відділі, а також серверу дамо значення за формулою: N0.0.В.n, де N – номер відділу, В – номер варіанта (номер студента в журналі навчальної групи), а n – номер пристрою. Сервер, так як він третій пристрій у другому відділі матиме адресу 20.0.3.3.

Маску підмережі виставимо на 255.255.255.0.

Default Gateway (шлюз за замовчанням, для взаємодії VLANів) виставимо N0.0.1.254.

DNS Server виставляємо на 20.0.3.3.

Рисунок 3 – Налаштування ПК в першому відділі

Рисунок 4 – Налаштування сервера

Завдання 4. Налаштування обладнання третього відділу.

Виставимо IP на ПК по формулі 30.0.В.10n, де n - номер ПК.

Рисунок 5 – Налаштування ПК в третьому відділі

Завдання 5. Підключити кабелі і виконати об'єднання обладнання різних відділів.

Для цього, з'єднуємо ПК кручений парою. У всіх комутаторах підключаємо кабелі до FastEthernet за годинниковою стрілкою. У маршрутизаторі підключимося до гігабітного гнізда, попередньо його включивши.

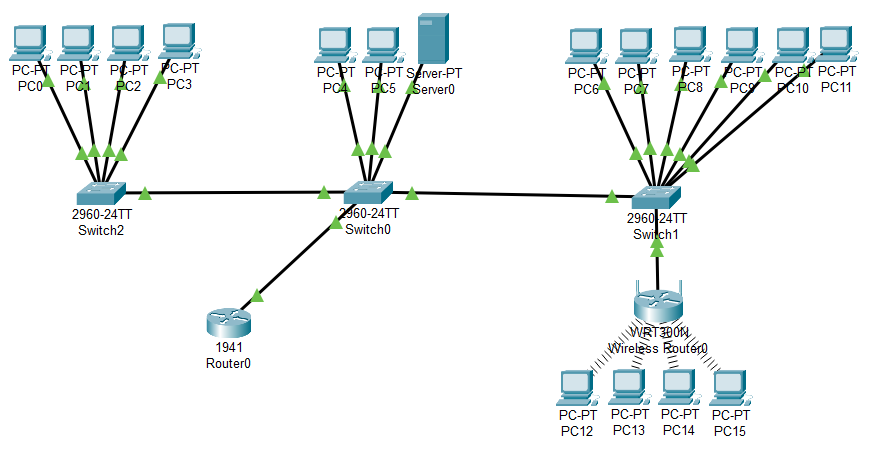

Рисунок 6 – Варіант з'єднання обладнання

Організацію з'єднань оформлюємо у вигляді таблиць.

Таблиця 1 – Характеристика зв'язків першого комутатора

Тип інтерфейсу Комутатора Switch 2	Тип пристрою	Інтерфейс пристрою	Номер vlan та ім’я	IP адреса
FastEthernet 0/1	Switch 0	Fast Ethernet 0/1	vlan 10, office1
FastEthernet 0/2	РС0	FastEthernet	vlan 10, office1	10.0.21.1
FastEthernet 0/3	РС1	FastEthernet	vlan 10, office1	10.0.21.2
FastEthernet 0/4	РС2	FastEthernet	vlan 10, office1	10.0.21.3
FastEthernet 0/5	РС3	FastEthernet	vlan 10, office1	10.0.21.4

Таблиця 2 – Характеристика зв'язків другого комутатора (Switch 0)

Тип інтерфейсу Комутатора Switch 0	Тип пристрою	Інтерфейс пристрою	Номер vlan та ім’я	IP адреса
FastEthernet 0/1	Switch 2	Fast Ethernet 0/1	vlan 10, office1
FastEthernet 0/2	Router 1941	FastEthernet	trunk	40.0.21.1
FastEthernet 0/3	Switch 1	FastEthernet 0/1	vlan 30, office3
FastEthernet 0/4	РС4	FastEthernet	vlan 20, office2	20.0.21.1
FastEthernet 0/5	РС5	FastEthernet	vlan 20, office2	20.0.21.2
FastEthernet 0/6	DNS сервер	FastEthernet	vlan 20, office2	20.0.21.3

Таблиця 3 – Характеристика зв'язків третього комутатора (Switch 1)

Тип інтерфейсу Комутатора Switch 1	Тип пристрою	Інтерфейс пристрою	Номер vlan та ім’я	IP адреса
FastEthernet 0/1	Switch 0	Fast Ethernet 0/3	vlan 30, office3
FastEthernet 0/2	Router WRT300N	Gigabit	vlan 30, office3	30.0.21.253
FastEthernet 0/3	PC6	FastEthernet	vlan 30, office3	30.0.21.101
FastEthernet 0/4	РС7	FastEthernet	vlan 30, office3	30.0.21.102
FastEthernet 0/5	РС8	FastEthernet	vlan 30, office3	30.0.21.103
FastEthernet 0/6	PC9	FastEthernet	vlan 30, office3	30.0.21.104
FastEthernet 0/7	РС10	FastEthernet	vlan 30, office3	30.0.21.105
FastEthernet 0/8	PC11	FastEthernet	vlan 30, office3	30.0.21.106

Завдання 6. Провести налаштування коммутаторів.

Рисунок 7 – Найменування комутатора

Рисунок 8 – Приклад створення сегменту віртуальної мережі

Рисунок 9 – Призначення режиму порту доступу для певних інтерфейсів

Рисунок 10 – Перевірка призначення vlan та портів

Завдання 7. Провести налаштування роутера Cisco WRT300N.

На роутере Cisco WRT300N выставим следующие настройки:

IP – 30.0.1.253;

Маска – 255.255.255.0;

Start IP Address – 30.0.1.100;

Maximum number of Users – 20;

Static DNS 1 – 20.0.1.3;

Network Name – Cisco2107;

SSID Broadcast – Disabled;

Security Mode – WPA2-Personal;

Passphrase – junior17.

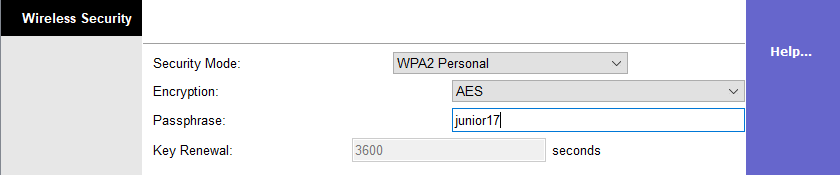

Рисунок 11 – Скріншот налаштування роутера

Рисунок 12 – Скріншот налаштування роутера (продовження)

Рисунок 13 – Скріншот налаштування роутера (продовження)

Завдання 8. Провести налаштування бездротових ПК.

Вказуємо ім’я мережі (SSID) Cisco2107 та WPA2-Personal пароль – junior17.

Рисунок 14 – Приклад налаштувань на одному з ПК

Завдання 9. Провести налаштування маршрутизатора другого офісу Cisco 1941.

Рисунок 15 – Налаштування Cisco 1941.

Завдання 10. Налаштування web-серверу.

Для створення HTTP-сервера відкриваємо на сервері вкладку HTTP і редагуємо першу сторінку сайту з назвою index.html.

Рисунок 16 – Приклад налаштування серверу

Далі заходимо на будь-який РС, вибираємо web-браузер, набираємо ІР-адреса сервера 20.0.3.3 і натискаємо кнопку Go. В результаті отримаємо відповідь сервера.

Рисунок 17 – Результат відповіді сервера

ВИСНОВОК

Під час виконання лабораторної роботи набуто практичні навички роботи з питань проектування, налаштування та дослідження корпоративних мереж за допомогою комплексу моделей мережевого обладнання компанії Cisco Systems.

При виконанні роботи було зібрано мережу із зазначених компонентів. У потрібних ПК встановлено Wi-Fi модулі. Виповнено налаштування кожного комп’ютера у кожному відділі, маршрутизатора, комутаторів, сервера, роутера.
