Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

293226-П8

Шайба 6 пружинная зубчатая..............................

6

82

8

30-6104064

Ручка стеклоподъемника задней двери в сборе ......

2

12

11-405664

Чека крепления ручки стеклоподъемника...............

2

11

11-405662

Пружина ручки стеклоподъемника .........................

2

7

30-6205186

Розетка ручки стеклоподъемника в сборе ...............

2

6

М-48284

Пружина натяжная ручки стеклоподъемника .........

2

5

30-6104110

Кулиса ролика стеклоподъемника задней двери

верхняя......................................................................

2

10

30-6204114

Кулиса ролика стеклоподъемника задней двери

нижняя в сборе .........................................................

2

220103-П8

Винт М6×1×12 крепления верхней кулисы ролика

стеклоподъемника....................................................

4

252174-П8

Шайба 6 пружинная с внутренними зубьями......

4

224622-П8

Винт М6×1×10 крепления нижней кулисы ролика

стеклоподъемника....................................................

4

293226-П8

Шайба 6 пружинная зубчатая..............................

4

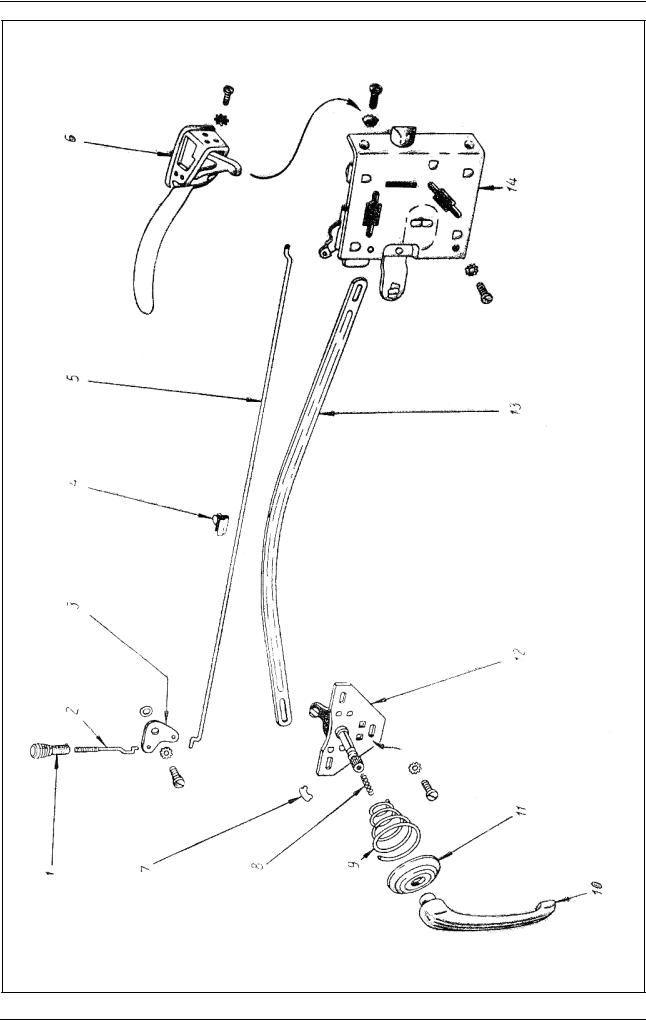

Подгруппа 6205. Замок и ручка задней двери

83

14

30-6205012

Замок задней двери правый в сборе

1

30-6205013

Замок задней двери левый в сборе...........................

1

224622-П8

Винт М6×1×10 крепления замка задней двери........

4

293226-П8

Шайба 6 пружинная зубчатая..............................

4

223064-П8

Винт М6×1×14 крепления замка задней двери........

4

252263-П8

Шайба 6 пружинная коническая с наружными

зубьями .....................................................................

4

2

30-6205070

Тяга выключения замка задней двери правая .........

1

1

30-6105074

Наконечник тяги выключения замка двери.............

2

5

30-6205076

Тяга промежуточная выключения замка задней

двери.........................................................................

2

4

30-6205072

Держатель промежуточной тяги..............................

2

3

30-6205078

Кулачок промежуточной тяги выключения замка

задней двери .............................................................

2

290515-П8

Ось М6×1×12 кулачка промежуточной тяги ...........

2

252004-П

Шайба 6 плоская ..................................................

2

252174-П8

Шайба 6 пружинная с внутренними зубьями......

2

12

30-6205082

Привод замка задней двери правый в сборе............

1

30-6205083

Привод замка задней двери левый в сборе..............

1

224622-П8

Винт М6×1×10 крепления привода замка двери .....

6

204

Книга с сайта http://gaz20.spb.ru

№

Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

293226-П8

Шайба 6 пружинная зубчатая..............................

6

83

13

30-6205102

Тяга привода замка задней двери ............................

2

8

30-6105104

Защелка замка задней двери в сборе .......................

2

223068-П8

Винт М6×1×22 крепления защелки замка задней

двери.........................................................................

4

252263-П8

Шайба 6 пружинная коническая с наружными

зубьями .....................................................................

4

6

30-6205150

Ручка задней двери наружная в сборе .....................

2

224597-П8

Винт М5×0,8×10 крепления наружной ручки

задней двери .............................................................

6

252233-П8

Шайба 5 пружинная с наружными зубьями........

6

10

30-6105182

Ручка задней двери внутренняя...............................

2

7

11-405664

Чека крепления внутренней ручки задней двери ....

2

8

11-405662

Пружина внутренней ручки задней двери...............

2

11

30-6105186

Розетка внутренней ручки задней двери в сборе ....

2

9

М-48284

Пружина натяжная внутренней ручки задней

двери.........................................................................

2

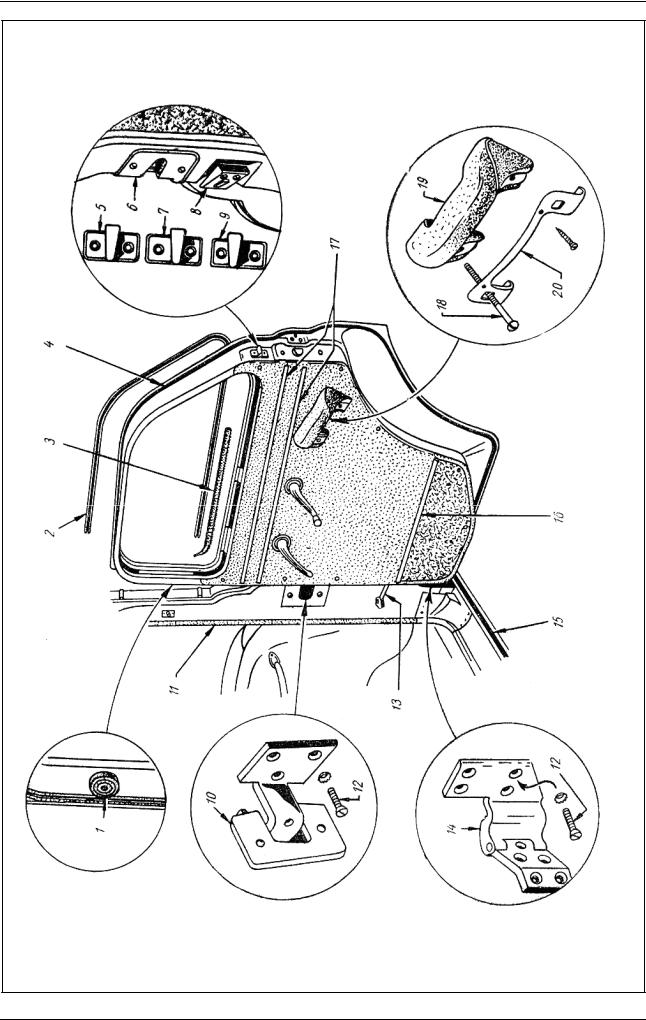

Подгруппа 6206. Навеска задней двери

84

10

30-6206010-А

Петля задней двери верхняя правая с

кронштейном в сборе ...............................................

1

30-6206011-А

Петля задней двери верхняя левая с кронштейном

в сборе ......................................................................

1

12

221691-П8

Винт 1М8×1×18 крепления верхней петли к задней

двери и к кузову .......................................................

12

252264-П8

Шайба 8 пружинная коническая с наружными

зубьями .....................................................................

12

14

30-6206026-А

Петля задней двери нижняя правая в сборе ............

1

30-6206027-А

Петля задней двери нижняя левая в сборе ..............

1

12

221691-П8

Винт 1М×8×18 крепления нижней петли к задней

двери и к кузову .......................................................

16

252264-П8

Шайба 8 пружинная коническая с наружными

зубьями .....................................................................

16

13

30-6206090

Рычаг ограничителя задней двери ...........................

2

260009-П8

Палец 6×14 крепления рычага ограничителя ..........

2

258011-П

Шплинт 2×10............................................................

2

80

7

30-6106086

Буфер ограничителя задней двери...........................

2
