Каталог запасных частей автомобиля М-20 Победа 1955 г.
Группа 29. ПОДВЕСКА АВТОМОБИЛЯ
№ |
Позиция |
|
|
|
|
Коли- |
на |
№ детали |
|
Наименование |
|||
фигуры |
|
чество |
||||
фигуре |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Подгруппа 2901. Подвеска передняя в сборе |
|
||
|
|
20-2901015 |
|
Подвеска передняя в сборе |
1 |
|
|
|
|
||||
41 |
5 |
20-2900101* |
|
Комплект для ремонта стойки поворотного кулака |
1 |
|
|
|
|
Подгруппа 2902. Пружины передней подвески |
|
||
36 |
10 |
20-2902712-Б |
|
Пружина передней подвески |
2 |
|
|
||||||
|
11 |
20-2902734 |
|
Чашка опорная пружины передней подвески |
|
|
|
|
|
|
|
правая в сборе........................................................... |
1 |
|
|
20-2902743 |
|
Чашка опорная пружины передней подвески левая |
|
|
|
|
|
|
|
в сборе ...................................................................... |
1 |
|
|
205445-П8 |
|
Болт 1М10×1×48 крепления опорной чашки |
|
|
|
|
|
|
|
пружины передней подвески ................................... |
8 |
|
|
250868-П8 |
|
Гайка 1М10×1........................................................... |
8 |
|
|
|
252176-П2 |
|
Шайба 10 пружинная с внутренними зубьями.... |
8 |
|
|
|
258038-П |
|
Шплинт 2,7×15 ......................................................... |
8 |
|
|
8 |
20-2902730 |
|
Прокладка пружины передней подвески................. |
2 |
|
|
18 |
20-2902620 |
|
Ограничитель хода сжатия передней подвески....... |
2 |
|
|
19 |
29-2902622-А |
|
Буфер хода сжатия передней подвески ................... |
2 |
|
|
|
250511-П8 |
|
Гайка 1М8×1 крепления буфера хода сжатия |
|
|
|
|
|
|
|
передней подвески ................................................... |
2 |
|
|
252135-П2 |
|
Шайба 8 пружинная............................................. |
2 |
|
|
20 |
20-2902654 |
|
Буфер хода отдачи передней подвески.................... |
4 |
|
|
|
Подгруппа 2904. Стойка и рычаги передней подвески |
|
|||
36 |
23 |
20-2904020-Б |
|
Рычаги передней подвески нижние (комплект) |
2 |
|
|
||||||
|
6 |
20-2904040 |
|
Втулка резьбовая нижних рычагов передней |
|
|
|
|
|
|
|
подвески в сборе....................................................... |
4 |
|
9 |
20-2904032-Г |
|
Ось нижних рычагов передней подвески правая .... |
1 |
|
|
|
20-2904033-Г |
|
Ось нижних рычагов передней подвески левая ...... |
1 |
|
|
7 |
20-2904034 |
|
Кольцо защитное оси нижних рычагов передней |
|
|
|
|
|
|
|
подвески ................................................................... |
4 |
|
|
290778-П8 |
|
Болт 1М10×1×42 крепления оси нижних рычагов |
|
|
|
|
|
|
|
передней подвески к поперечине............................. |
8 |
|
|
250976-П8 |
|
Гайка 1М10×1........................................................... |
8 |
|
|
|
258038-П |
|
Шплинт 3×15............................................................ |
8 |
|
|
1 |
264020-П8 |
|
Пресс-масленка оси нижних рычагов передней |
|
|
|
|
|
|
|
подвески передняя.................................................... |
2 |
|
4 |
264030-П8 |
|
Пресс-масленка оси нижних рычагов передней |
|
|
|
|
|
|
|
подвески задняя........................................................ |
2 |
|
|
252156-П2 |
|
Шайба 10 пружинная ........................................... |
8 |
|
|
15 |
20-2902056 |
|
Стойка передней подвески....................................... |
2 |
|
|
|
|
|
|
|
|
* Состоит из деталей 20-3001018 − 2шт. и 11-3109 − 4шт.
96
Книга с сайта http://gaz20.spb.ru
Каталог запасных частей автомобиля М-20 Победа 1955 г.
Фиг. 36
97
Книга с сайта http://gaz20.spb.ru
Каталог запасных частей автомобиля М-20 Победа 1955 г.
|
№ |
Позиция |
|
|
|
Коли- |
|
на |
№ детали |
|
Наименование |
||
|
фигуры |
|
чество |
|||
|
фигуре |
|
|
|
||
|
|
|
|
|
|
|
|
36 |
14 |
20-2904062 |
|
Втулка резьбовая стойки передней подвески.......... |
2 |
|
|
12 |
20-2904068 |
|
Палец резьбовой стойки передней подвески |
|
|
|
|
|
|
нижний...................................................................... |
2 |
|
|
13 |
20-2904072 |
|
Кольцо уплотнительное нижнего резьбового |
|
|
|
|
|
|
пальца стойки передней подвески ........................... |
2 |
|
|
17 |
250637-П8 |
|
Контргайка М18×2,5 нижнего резьбового пальца |
|
|
|
|
|
|
стойки передней подвески ....................................... |
2 |
|
|
16 |
252240-П2 |
|
Шайба 18 пружинная с наружными зубьями ...... |
2 |
|
|
1 |
264020-П8 |
|
Пресс-масленка нижнего резьбового пальца |
|
|
|
|
|
|
стойки передней подвески ....................................... |
2 |
|
|
22 |
20-2904076 |
|
Палец резьбовой стойки передней подвески |
|
|
|
|
|
|
верхний..................................................................... |
2 |
|
|
|
200315-П8 |
|
Болт М10×1,5×40 клеммы крепления верхнего |
|
|
|
|
|
|
резьбового пальца стойки передней подвески ........ |
2 |
|
|
|
252136-П2 |
|
Шайба 10 пружинная ........................................... |
2 |
|
|
21 |
20-2904092 |
|
Кольцо уплотнительное верхнего резьбового |
|
|
|
|
|
|
пальца стойки передней подвески ........................... |
4 |
|
|
2 |
20-2904080 |
|
Втулка верхнего резьбового пальца стойки |
|
|
|
|
|
|
передней подвески передняя левая и правая в |
|
|
|
|
|
|
сборе ......................................................................... |
2 |
|
|
|
201482-П8 |
|
Болт 1М8×1×35 крепления втулки верхнего |
|
|
|
|
|
|
резьбового пальца стойки передней подвески ........ |
2 |
|
|
|
252135-П2 |
|
Шайба 8 пружинная............................................. |
2 |
|
|
3 |
20-2904084 |
|
Втулки верхнего резьбового пальца стойки |
|
|
|
|
|
|
передней подвески передняя (правая) и задняя |
|
|
|
|
|
|
(левая) в сборе .......................................................... |
2 |
|
|
1 |
264020-П8 |
|
Пресс-масленка втулок верхнего резьбового |
|
|
|
|
|
|
пальца стойки передней подвески ........................... |
4 |
|
|
|

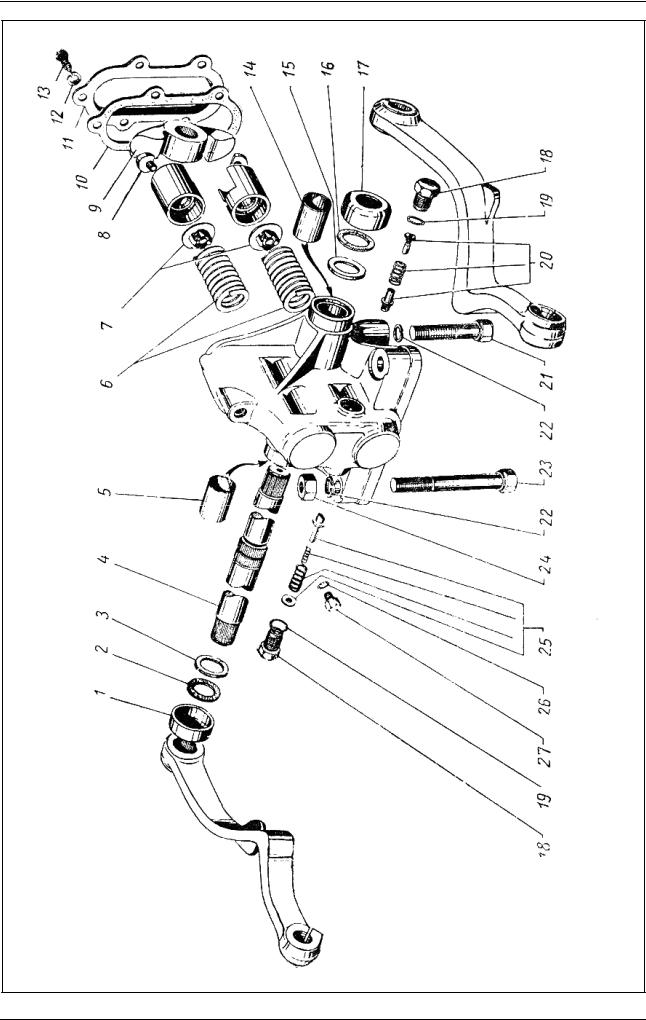

Подгруппа 2905. Амортизатор передней подвески |
|
||
|
36 |
5 |
20-2905006-А |
|
Амортизатор передней подвески в сборе |
2 |
|
|
|||||
|
37 |
21 |
201540-П8 |
|
Болт М12×1,75×30 крепления амортизатора |
|
|
|
|
|
|
передней подвески ................................................... |
4 |
|
|
23 |
290923-П8 |
|
Болт 1М12×1,25×90 крепления амортизатора |
|
|
|
|
|
|
передней подвески ................................................... |
4 |
|
|
24 |
250515-П8 |
|
Гайка 1М12×1,25...................................................... |
4 |
|
|
|
250045-П2 |
|
Шайба 12 плоская ................................................ |
4 |
|
|
22 |
252137-П2 |
|
Шайба 12 пружинная ........................................... |
8 |
|
|
11 |
20-2905036 |
|
Крышка картера амортизатора передней подвески. |
2 |
|
|
10 |
20-2905084 |
|
Прокладка крышки картера амортизатора |
|
|
|
|
|
|
передней подвески ................................................... |
2 |
|
|
13 |
201418-П8 |
|
Болт М6×1×16 крепления крышки картера |
|
|
|
|
|
|
амортизатора передней подвески ............................ |
10 |
|
|
12 |
252134-П2 |
|
Шайба 6 пружинная............................................. |
10 |
|
|
4 |
20-2905142-А |
|
Валик амортизатора ................................................. |
2 |
|
|
14 |
20-2905028 |
|
Втулка валика амортизатора правая........................ |
2 |
|
|
|
|
98 |
|
|
|
|
|
|
Книга с сайта http://gaz20.spb.ru |
|
Каталог запасных частей автомобиля М-20 Победа 1955 г.
Фиг. 37
99
Книга с сайта http://gaz20.spb.ru
Каталог запасных частей автомобиля М-20 Победа 1955 г.
|
№ |
Позиция |
|
|
|
Коли- |
|
на |
№ детали |
|
Наименование |
||
|
фигуры |
|
чество |
|||
|
фигуре |
|
|
|
||
|
|
|
|
|
|
|
|
37 |
5 |
20-2905029 |
|
Втулка валика амортизатора левая.......................... |
2 |
|
|
17 |
20-2905146 |
|
Колпачок сальника амортизатора правый............... |
2 |
|
|
1 |
20-2905147 |
|
Колпачок сальника амортизатора левый................. |
2 |
|
|
15 |
20-2905150 |
|
Кольцо уплотнительное (резиновое) сальника |
|
|
|
|
|
|
амортизатора правое ................................................ |
2 |
|
|
3 |
20-2905151 |
|
Кольцо уплотнительное (резиновое) сальника |
|
|
|
|
|
|
амортизатора левое .................................................. |
2 |
|
|
16 |
20-2905152 |
|
Кольцо уплотнительное (пробковое) сальника |
|
|
|
|
|
|
амортизатора правое ................................................ |
2 |
|
|
2 |
11-18066-Б |
|
Кольцо уплотнительное (пробковое) сальника |
|
|
|
|
|
|
амортизатора левое .................................................. |
2 |
|
|
9 |
20-2905110 |
|
Кулачок амортизатора.............................................. |
2 |
|
|
8 |
20-2905170 |
|
Головка упорная поршня амортизатора .................. |
4 |
|
|
6 |
20-2905174 |
|
Пружина возвратная поршня амортизатора ............ |
4 |
|
|
7 |
20-2905205 |
|
Клапан впускной амортизатора ............................... |
4 |
|
|
27 |
11-18023 |
|
Пробка наливного отверстия картера амортизатора |
|
|
|
|
|
|
передней подвески ................................................... |
2 |
|
|
26 |
11-18024 |
|
Прокладка пробки наливного отверстия картера |
|
|
|
|
|
|
амортизатора передней подвески ............................ |
2 |
|
|
18 |
11-2905054 |
|
Пробка рабочего клапана амортизатора.................. |
4 |
|
|
19 |
11-2905092 |
|
Прокладка пробки рабочего клапана амортизатора |
4 |
|
|
20 |
20-2905240 |
|
Клапан рабочий хода отдачи амортизатора |
|
|
|
|
|
|
передней подвески в сборе ...................................... |
2 |
|
|
25 |
20-2905241 |
|
Клапан рабочий хода сжатия амортизатора |
|
|
|
|
|
|
передней подвески в сборе ...................................... |
2 |
|
|
|
Подгруппа 2906. Стабилизатор поперечной устойчивости передней |
|
||
|
|
|
|
|
подвески |
|
|
38 |
6 |
20-2906016 |
|
Штанга стабилизатора поперечной остойчивости |
|
|
|
|
||||
|
|
|
|
|
передней подвески ................................................... |
1 |
|
|
5 |
20-2906040 |
|
Подушка штанги стабилизатора передней |
|
|
|
|
|
|
подвески ................................................................... |
2 |
|
|
8 |
20-2906048 |
|
Обойма подушки штанги стабилизатора передней |
|
|
|
|
|
|
подвески ................................................................... |
2 |
|
|
|
201476-П8 |
|
Болт 1М8×1×20 крепления подушки штанги |
|
|
|
|
|
|
стабилизатора передней подвески........................... |
4 |
|
|
|
250511-П8 |
|
Гайка 1М8×1............................................................. |
4 |
|
|
|
252135-П2 |
|
Шайба 8 пружинная............................................. |
4 |
|
|
4 |
20-2906060-Б |
|
Стойка стабилизатора .............................................. |
2 |
|
|
3 |
20-2906078 |
|
Подушка стойки стабилизатора верхняя................. |
4 |
|
|
7 |
11-18081 |
|
Подушка стойки стабилизатора нижняя.................. |
4 |
|
|
2 |
11-18077 |
|
Чашка подушки стойки стабилизатора передней |
|
|
|
|
|
|
подвески ................................................................... |
8 |
|
|
1 |
292796-П8 |
|
Гайка 1М1×11 стойки стабилизатора передней |
|
|
|
|
|
|
подвески ................................................................... |
4 |
|
|
|
258025-П |
|
Шплинт 2,7×15 ......................................................... |
4 |
|
|
|
|
100 |
|
|
|
|
|
|
Книга с сайта http://gaz20.spb.ru |
|
Каталог запасных частей автомобиля М-20 Победа 1955 г.

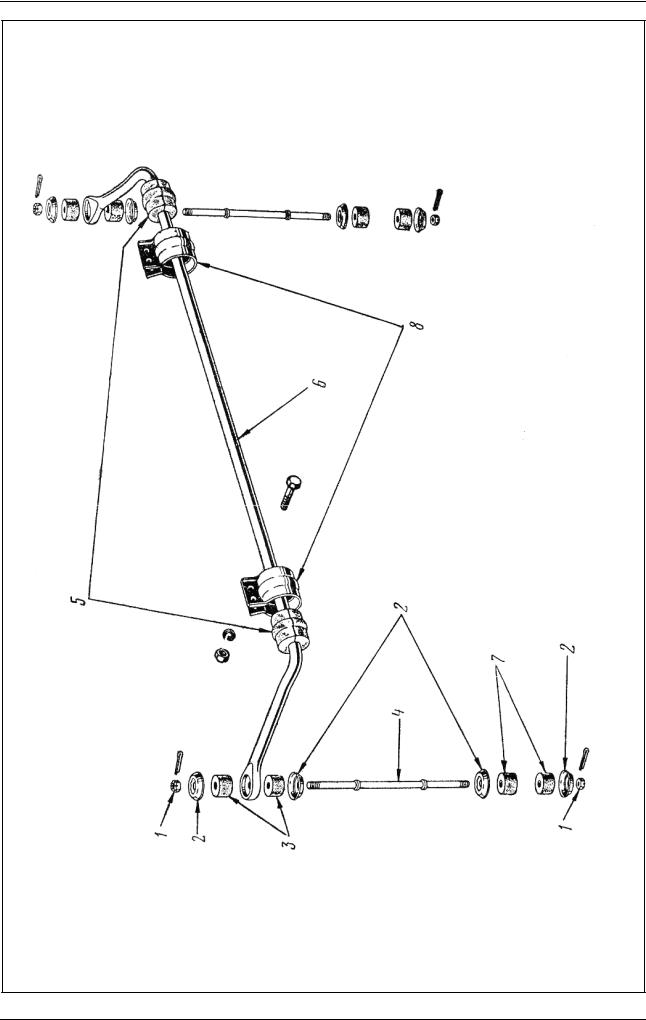

Фиг. 38
101
Книга с сайта http://gaz20.spb.ru
Каталог запасных частей автомобиля М-20 Победа 1955 г.
Фиг. 39
102
Книга с сайта http://gaz20.spb.ru
