Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

55

4

20-3707050-Б

Провод высокого напряжения от индукционной

катушки к распределителю с гасящим

сопротивлением в сборе...........................................

1

1

20-3707051

Провод от распределителя к свече 1-го цилиндра

двигателя в сборе .....................................................

1

2

20-3707052

Провод от распределителя к свече 2-го цилиндра

двигателя в сборе .....................................................

1

3

20-3707053

Провод от распределителя к свечам 3-го и 4-го

цилиндров двигателя в сборе...................................

2

13

11-12231

Колпачок резиновый провода зажигания................

5

80-14310

Сопротивление гасящее цепи индукционной

катушки в сборе........................................................

1

Подгруппа 3708. Стартер

62

24

СТ20-3708000

Стартер и включатель в сборе (20-3708010)

1

201326-П8

Болт М12×1,75×32 крепления стартера к картеру

сцепления .................................................................

2

252137-П2

Шайба 12 пружинная ...........................................

2

56

39

СТ8-3708100

Корпус стартера в сборе...........................................

1

15

1-МВВ-20-Б

Винт корпуса стартера стяжной ..............................

2

Х-1482

Шайба пружинная ....................................................

2

11

СТ-20-3708110

Катушки возбуждения в сборе.................................

1

10

1-МАФ-12

Щетка стартера в сборе изолированная...................

1

7

1-МАФ-13

Щетка стартера в сборе массовая ............................

2

20

8Х-1580

Винт крепления щетки.............................................

2

19

8Х-1531

Гайка винта крепления щетки..................................

2

37

1-МЮ-28

Болт контактный ......................................................

1

21

8Х-1537

Гайка М8 крепления провода к контактному болту

2

38

1-МЮ-39

Шайба изоляционного контактного болта ..............

1

25

1-МАБ-85

Втулка контактного болта........................................

1

14

1-МАБ-31

Шайба изоляционного контактного болта ..............

1

23

1-МЮ-37

Шайба контактного болта ........................................

1

22

МХ-0246

Шайба пружинная ....................................................

1

9

СТ15-3708200-Г

Якорь стартера в сборе.............................................

1

44

1-МЮ-54

Шайба упорная якоря стартера задняя ....................

1

8

ХЗ-9411

Шайба упорная якоря стартера передняя ................

1

1

СТ06-3708300

Крышка со стороны коллектора в сборе..................

1

2

2-МАР-1065

Крышка со стороны коллектора ..............................

1

5

1-МЗ-40А

Втулка крышки со стороны коллектора ..................

1

3

1-МЗ-43А

Прокладка изоляционная .........................................

4

4

1-МЗ-16

Щеткодержатель.......................................................

4

6

1-МЗ-19

Пружина щетки стартера .........................................

4

34

СЛ-8534-Б

Лента защитная ........................................................

1

36

7Х-1543

Винт М5×35 стяжной защитной ленты....................

1

35

8Х-1531

Гайка М5 стяжного винта ........................................

1

144

Книга с сайта http://gaz20.spb.ru

№

Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

56

45

СТ8-3708400-В

Крышка со стороны привода в сборе ......................

1

46

СЛ-138-88

Втулка крышки со стороны привода .......................

1

43

СТ8-3708600-А

Привод стартера в сборе ..........................................

1

40

СТ8-3708050

Подшипник промежуточный в сборе ......................

1

41

СТ83708052

Втулка промежуточного подшипника.....................

1

42

СТ06005

Шайба упорная привода стартера............................

1

МХ-0097

Винт крепления промежуточного подшипника ......

2

Х-4001

Шайба 5 пружинная.............................................

2

24

СТ20-3708090-В

Шина соединительная..............................................

1

21

8Х-1537

Гайка М8 клеммы стартера......................................

2

12

МХ-0246

Шайба 8 пружинная.............................................

2

1МЮ-37

Шайба 8 ................................................................

2

ВК14-3708000-Б

Включатель стартера в сборе...................................

2

ВК14-3708044

Прокладка включателя стартера..............................

1

7Х-4279

Винт крепления включателя стартера .....................

2

Х-4001

Шайба 5 пружинная.............................................

2

17

ВК14-3708041

Крышка включателя стартера..................................

1

16

ВК14-3708045

Прокладка крышки включателя...............................

1

18

MX-0278

Винт крепления крышки включателя......................

2

Х-1012

Шайба 5 ................................................................

2

30

ВК14-3708047

Болт контактный включателя ..................................

2

29

ВК14-3708046

Прокладка контактного болта..................................

2

28

ВК14-3708005

Втулка контактного болта........................................

2

27

1-МЮ-52

Шайба контактного болта изоляционная ................

4

14

1-МАБ-31

Шайба контактного болта изоляционная ................

2

13

1-МЮ-37

Шайба контактного болта ........................................

2

21

8Х-1537

Гайка М8 контактного болта ...................................

4

12

МХ-0246

Шайба 8 пружинная.............................................

4

РСБ-370830

Диск контактный включателя стартера в сборе ......

1

31

ВК14-3708053

Скоба клеммы включателя стартера........................

2

8Х-1598

Винт М5×7 клеммы включателя стартера ...............

2

Х-4001

Шайба 5 пружинная.............................................

2

ВК14-3708080

Диск контактный в сборе.........................................

1

26

ВК14-3708060

Плунжер с диском в сборе .......................................

1

32

ВК14-3708030

Фланец с фильцем в сборе .......................................

1

МХ-0233

Винт крепления фланца ...........................................

2

54

СТ20-3708020-В

Рычаг включения привода стартера в сборе............

1

55

СТ8-3708080-Б

Упор включателя стартера.......................................

1

Х-1533

Гайка М6 упора включателя стартера .....................

2

61

СТ8-3708014

Ось рычага включения привода стартера................

1

60

СТ8-3708015

Седло пружины оси рычага .....................................

1

59

СТ8-3708016

Пружина оси рычага ................................................

1

8Х-1537

Гайка М8 крепления оси рычага..............................

1

146

Книга с сайта http://gaz20.spb.ru

№

Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

Х-4069

Шайба 8 пружинная.............................................

1

56

58

М11-40991

Винт ограничения хода рычага включения

привода стартера ......................................................

1

57

М11-9

Контргайка ...............................................................

1

47

20-3708015-Б

Педаль включения стартера в сборе........................

1

56

201416-П8

Болт М6×1×12 крепления педали включения

стартера ....................................................................

3

252184-П2

Шайба 6 пружинная.............................................

3

53

20-3708027

Стержень педали включения стартера с головкой в

сборе .........................................................................

1

52

20-3708070

Шайба буферная стержня педали включения

стартера ....................................................................

1

50

20-3708084-Б

Фланец педали включения стартера с кожухом в

сборе .........................................................................

1

51

20-3708094

Пружина педали включения стартера .....................

1

49

20-3708040

Площадка педали включения стартера с трубкой в

сборе .........................................................................

1

48

20-3708048

Накладка площадки педали включения стартера....

1

Подгруппа 3709. Переключатель света центральный

62; 63

4; 1

П6-3709000-Б

Переключатель света центральный в сборе

(20-370910-Б1)..........................................................

1

63

3

51-3709030-Б

Гайка крепления центрального переключателя

света в сборе.............................................................

1

2

51-3709038

Шайба прокладочная центрального переключателя

света..........................................................................

1

4

20-3709051-Б

Ручка тяги центрального переключателя света в

сборе .........................................................................

1

Подгруппа 3710. Переключатель света ножной

62; 63

4; 1

51-3710010-Б

Переключатель света ножной в сборе

1

220105-П8

Винт М6×1×16 крепления ножного переключателя

света к полу кабины .................................................

2

252134-П2

Шайба 6,5 пружинная ..........................................

2

220048-П8

Винт М4×0,7×6 клеммовый ножного

переключателя света ................................................

3

293156-П2

Шайба 4,5 пружинная специальная.....................

3

63

14

11-11745

Колпачок резиновый плунжера ножного

переключателя света ................................................

1

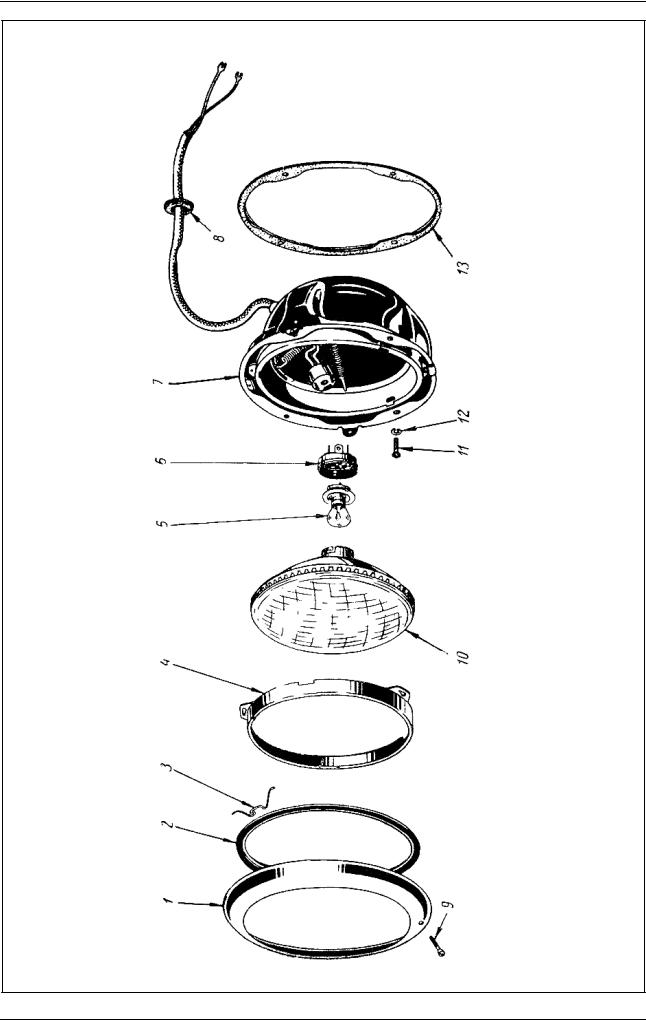

Подгруппа 3711. Фары

62

8

ФГ3-3711000-А2

Фара в сборе (20-3711010-Б1)

2

57

7

ФГ3-3711100

Корпус фары в сборе (20-3711020)..........................

2

13

51-3711024

Прокладка резиновая корпуса фары........................

2

11

201416-П8

Винт М6×1×12 крепления корпуса фары к крылу...

8

147
