Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

53

10

20-3704124

Пластина установочная замка зажигания................

1

250763-П2

Гайка М5×0,8 крепления установочной пластины

к кронштейну замка зажигания ...............................

2

252003-П2

Шайба 5,5 плоская................................................

2

252133-П2

Шайба 5,5 пружинная ..........................................

2

Подгруппа 3705. Индукционная катушка

55; 62

8; 27

Б21А-3705000

Катушка индукционная в сборе (51-3705010)

1

55

220108-П8

Винт М6×1×12 крепления индукционной катушки

2

293226-П8

Шайба 6,2 специальная........................................

2

6

Х-4001

Шайба 5,5 пружинная ..........................................

3

5

М11-90118

Гайка М5...................................................................

3

9

КЛ-10-6492

Клемма высокого напряжения.................................

1

7

Р-10-7063

Скоба клеммы...........................................................

2

Б21-3705300-А

Сопротивление добавочное с кожухом в сборе ......

1

Подгруппа 3706. Распределитель

62

19

Р23-3706000

Распределитель в сборе (20-3706010-Б)

1

222525-П8

Винт М6×1×16 крепления установочных пластин

распределителя к двигателю....................................

1

252004-П8

Шайба 7 плоская ..................................................

1

252154-П2

Шайба 6,5 пружинная ..........................................

1

20-3706315-Б

Трубка вакуумного регулятора распределителя .....

1

280020-П8

Штуцер прямой трубки вакуумного регулятора

распределителя прямой (к карбюратору) ................

1

298492-П

Штуцер угловой трубки вакуумного регулятора

распределителя (к распределителю)........................

1

11-12211-М

Скоба крепления трубки вакуумного регулятора

распределителя (к двигателю) .................................

1

28

Р23-3706100

Корпус распределителя в сборе...............................

1

54

26

1-ИГ-694

Пружина крепления крышки распределителя.........

2

25

Н-1425

Заклепка крепления пружины крышки

распределителя.........................................................

2

23

Р34-3706110

Масленка распределителя в сборе...........................

1

24

Р-8050-А

Крышка масленки.....................................................

1

27

1-ИГ-579-А

Втулка валика распределителя ................................

2

1

Р23-3706200

Валик распределителя с центробежным автоматом

в сборе ......................................................................

1

6

Р20-3706240

Грузик центробежного автомата в сборе.................

2

7

СТ-7302

Пружина груза толстая.............................................

1

8

СТ-7303

Пружина груза тонкая..............................................

1

5

Р23-3706230-Б

Кулачок прерывателя в сборе ..................................

1

2

Н-1309

Винт М4×10 крепления втулки с кулачком.............

1

4

Н-1351

Шайба плоская .........................................................

1

140

Книга с сайта http://gaz20.spb.ru

№

Позиция

Коли-

на

№ детали

Наименование

фигуры

чество

фигуре

54

3

Н-1332

Шайба 4,5 пружинная ..........................................

1

12

Р20-3706400

Конденсатор в сборе ................................................

1

10

Р10-7061

Клемма вывода низкого напряжения.......................

1

9

Р-10-7064

Втулка изоляционная клеммы .................................

1

11

Р-10-7063

Скоба клеммы...........................................................

1

Н-1307

Винт М4×8 крепления конденсатора и провода

питания к клемме .....................................................

3

Н-1262

Шайба 4 плоская ..................................................

1

Н-1386

Шайба 4 пружинная.............................................

3

Н-1325

Гайка М4 крепления клеммы...................................

1

14

Р23-3706500

Крышка распределителя в сборе .............................

1

16

1-ИГ-514

Уголек контактный ..................................................

1

15

1-ИГ-515

Пружина контактного уголька.................................

1

17

Р20-3706020

Бегунок распределителя в сборе..............................

1

Р20-3706024

Пружина бегунка......................................................

1

18

Р23-3706300

Прерыватель в сборе ................................................

1

Н-1313

Винт М5×10 крепления прерывателя к корпусу

распределителя.........................................................

2

Н-1387

Шайба 5,4 пружинная ..........................................

2

20

Р-10-7144

Стойка контактная прерывателя в сборе

(наковальня) .............................................................

1

Н-1318

Винт М4×6 крепления контактной стойки..............

1

Н-1350

Шайба 4 плоская ..................................................

1

Н-1386

Шайба 4 пружинная.............................................

1

19

Р-7969

Рычаг прерывателя в сборе (молоточек) .................

1

Н-1395

Шайба замковая рычага прерывателя......................

1

21

Р20-3706360

Провод соединительный в сборе .............................

1

22

Р20-3706600-А

Регулятор вакуумный с кронштейном в сборе........

1

Н-1314

Винт М5×12 крепления вакуумного регулятора к

корпусу распределителя...........................................

2

Н-1360

Шайба 5,3 плоская................................................

2

Н-1387

Шайба 5,4 пружинная ..........................................

2

Р20-3706611

Пружина вакуумного регулятора.............................

1

ИМВ-10-3854

Пробка вакуумного регулятора ...............................

1

29

Р23-3706012

Валик промежуточный распределителя ..................

1

13

Р23-3706011

Муфта промежуточного валика распределителя ....

1

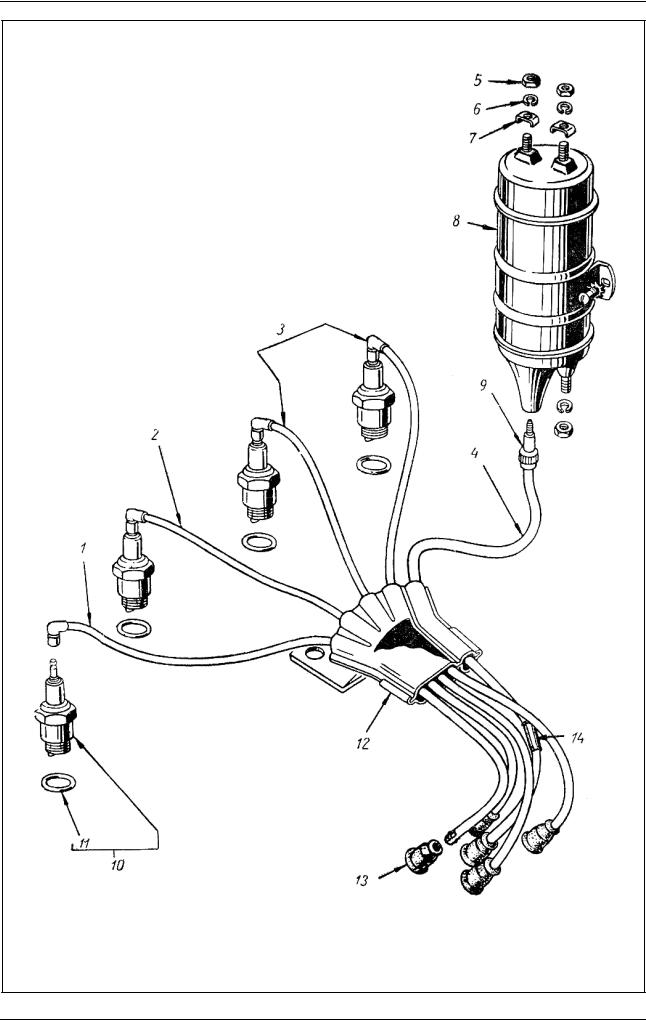

Подгруппа 3707. Свечи запальные и провода зажигания

62; 55

18; 10

СН4 Б

Свеча запальная с прокладкой в сборе

(НМ 12/12В-У)

(12-3707010) .............................................................

4

55

11

СР-3707013-1

Прокладка запальной свечи .....................................

4

12

20-3707032

Держатель проводов зажигания в сборе..................

1
