Каталог запасных частей автомобиля М-20 Победа 1955 г.
Группа 22. КАРДАННЫЕ ВАЛЫ
№ |
Позиция |
|
|
|
Коли- |
на |
№ детали |
|
Наименование |
||
фигуры |
|
чество |
|||
фигуре |
|
|
|
||
|
|
|
|
|
|
|
|
|
Подгруппа 2201. Вал карданный |
|
|
|
|
20-2201010-Б |
|
Вал карданный в сборе |
1 |
|
|
|
|||
30 |
1 |
20-2201024 |
|
Прокладка фланца карданного вала ........................ |
2 |
|
|
290774-П8 |
|
Болт 1М10×1×25 крепления фланца карданного |
|
|
|
|
|
вала ........................................................................... |
8 |
|
|
250976-П8 |
|
Гайка М10×1............................................................. |
8 |
|
|
258038-П |
|
Шплинт 3×20............................................................ |
8 |
|
2 |
12-2201025 |
|
Крестовина кардана с сальниками и |
|
|
|
|
|
подшипниками в сборе ............................................ |
2 |
|
5 |
12-2201031 |
|
Обойма сальника кардана ........................................ |
8 |
|
6 |
12-2201032 |
|
Сальник кардана....................................................... |
8 |
|
3 |
296780-П8 |
|
Клапан предохранительный крестовины кардана... |
2 |
|
4 |
264072-П8 |
|
Пресс-масленка крестовины кардана ...................... |
2 |
|
7 |
12-2201033 |
|
Подшипник кардана в сборе (ГПЗ-704702) ............. |
8 |
|
8 |
12-2201043-Б |
|
Кольцо стопорное подшипника кардана ................. |
8 |
|
11 |
12-2201087-Б |
|
Обойма сальника скользящей вилки кардана.......... |
1 |
|
10 |
12-2201088-Б |
|
Сальник скользящей вилки кардана ........................ |
1 |
|
9 |
12-2201089-Б |
|
Кольцо сальника скользящей вилки кардана .......... |
2 |
|
12 |
12-2201090 |
|
Муфта защитная шлиц карданного вала ................. |
1 |
|
|
297548-П8 |
|
Лента стяжная хомутика защитной муфты шлиц |
|
|
|
|
|
карданного вала........................................................ |
1 |
|
|
297540-П8 |
|
Пряжка хомутика ..................................................... |
1 |
|
|
297535-П8 |
|
Шплинт стяжной хомутика...................................... |
1 |

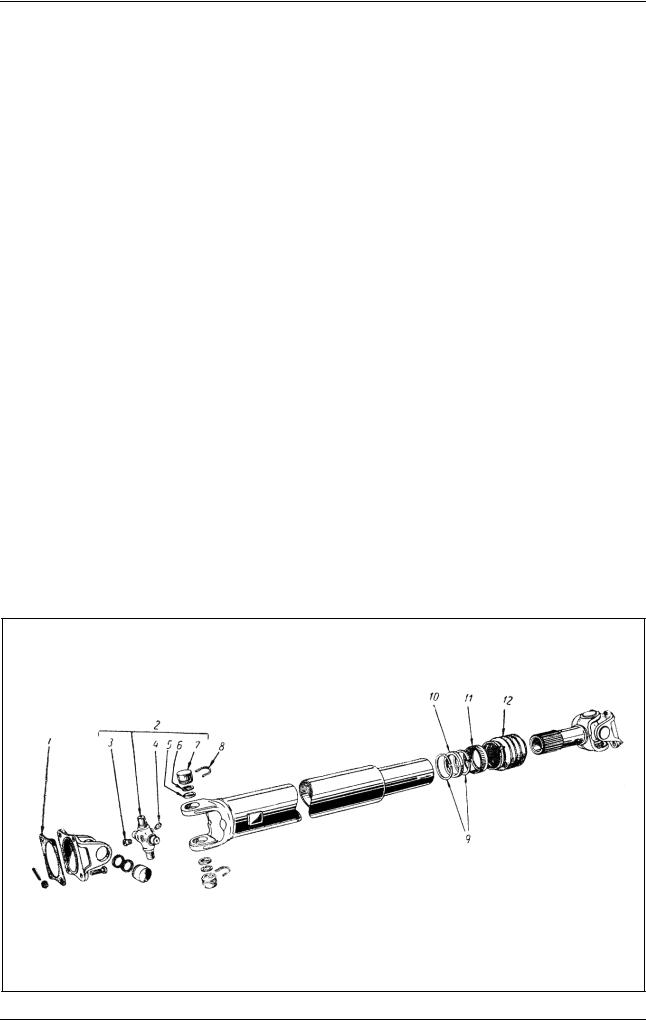

Фиг. 30
84
