1.12. Удельная теплоемкость углеводородных газов при повышенном давлении

При повышенном давлении теплоемкость газообразных углеводородов и их смесей зависит также от давления системы. В этом случае теплоемкость газообразных углеводородов определяется по уравнению

где Cp – мольная теплоемкость углеводородов при температуре и давлении системы;

Cp0 – мольная теплоемкость углеводородов в идеальном состоянии при

температуре системы;

Cp – поправка на давление.

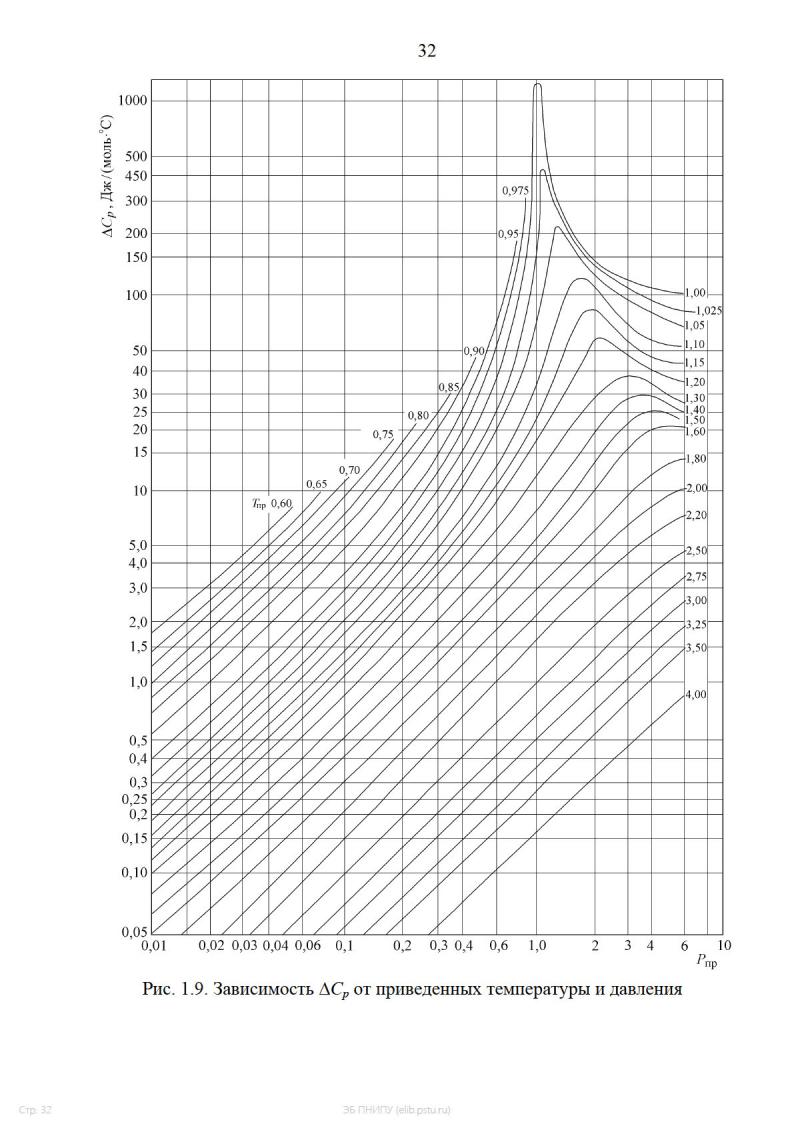

Мольная теплоемкость вещества в идеальном газовом состоянии может быть рассчитана по удельной теплоемкости, определенной по графику, представленному на рис. 1.8. Поправка на давление Cp в зависимости от приведенных параметров определяется по графику, приведенному на рис. 1.9 [7, рис. II.24; 8, рис.3.27; 9, рис.10].

1.13. Теплоемкость паров нефтяных фракций при давлениях до 1,5 МПа

При давлениях до 1,5 МПа теплоемкость паров нефтяных фракций может быть определена по графику, приведенному на рис. 1.10 [10, рис. П-7; 8,

рис. 3.28].

1.14. Определение изобарной мольной теплоемкости углеводородных реальных газов при повышенных давлениях

Изобарная мольная теплоемкость чистых углеводородных реальных газов при повышенных давлениях может определяться по уравнению

где (Cp0 – Cp) – изменение мольной теплоемкости при изменении давления реальной среды;

(Cp0 – Cp)0 – изменение мольной теплоемкости идеального газа; R – универсальная газовая постоянная;

ω – фактор ацентричности;

(Cp0 – Cp)' – поправка к мольной теплоемкости с учетом фактора ацентричности.

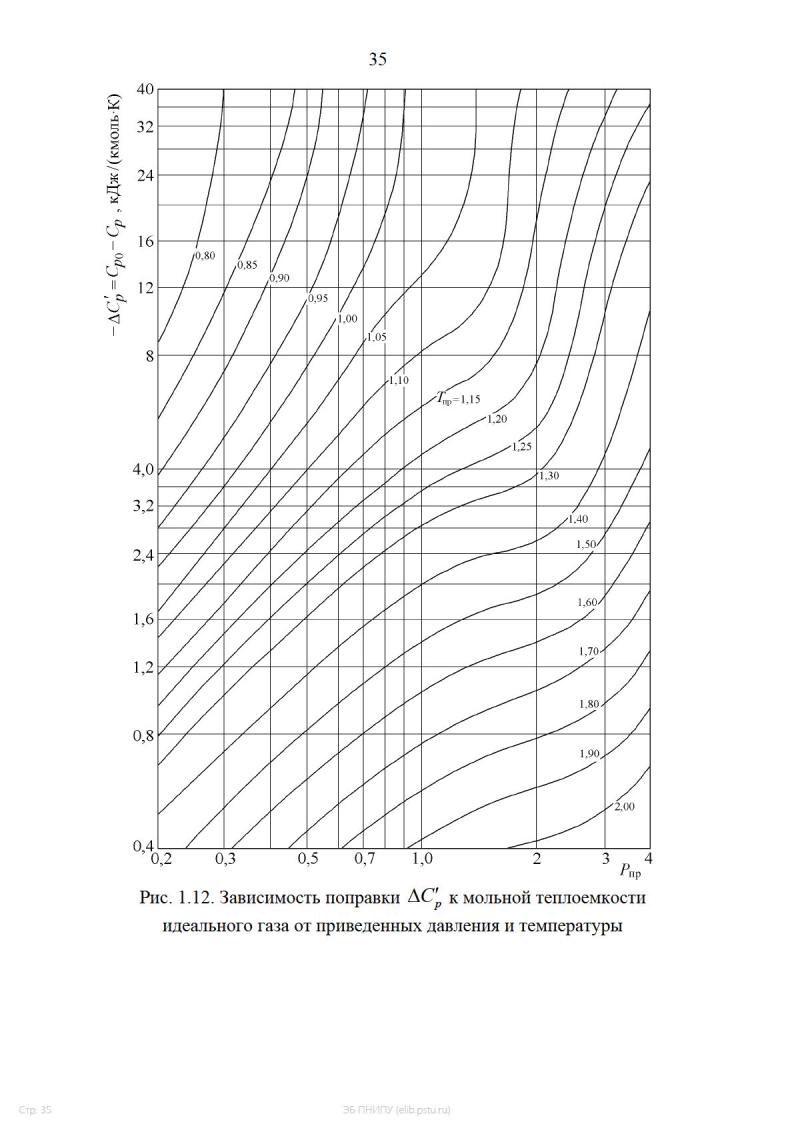

Значения (Cp0 – Cp)0 и (Cp0 – Cp)' определяют по рис. 1.11 и 1.12 [10, рис. II-11 и П-12] в зависимости от приведенных параметров.

36

1.15. Определение изохорной теплоемкости углеводородных реальных газов при повышенных давлениях

Изохорная теплоемкость углеводородных газов и паров в кДж/(кг·К) рассчитывается по формуле

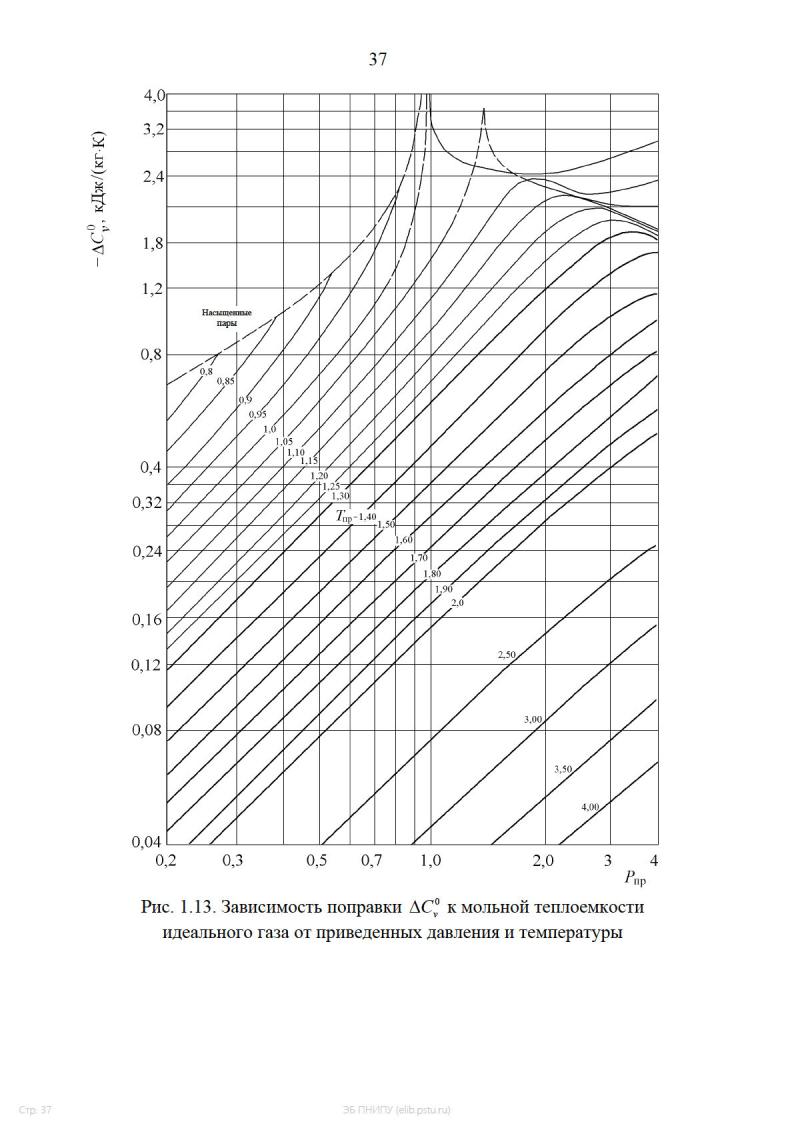

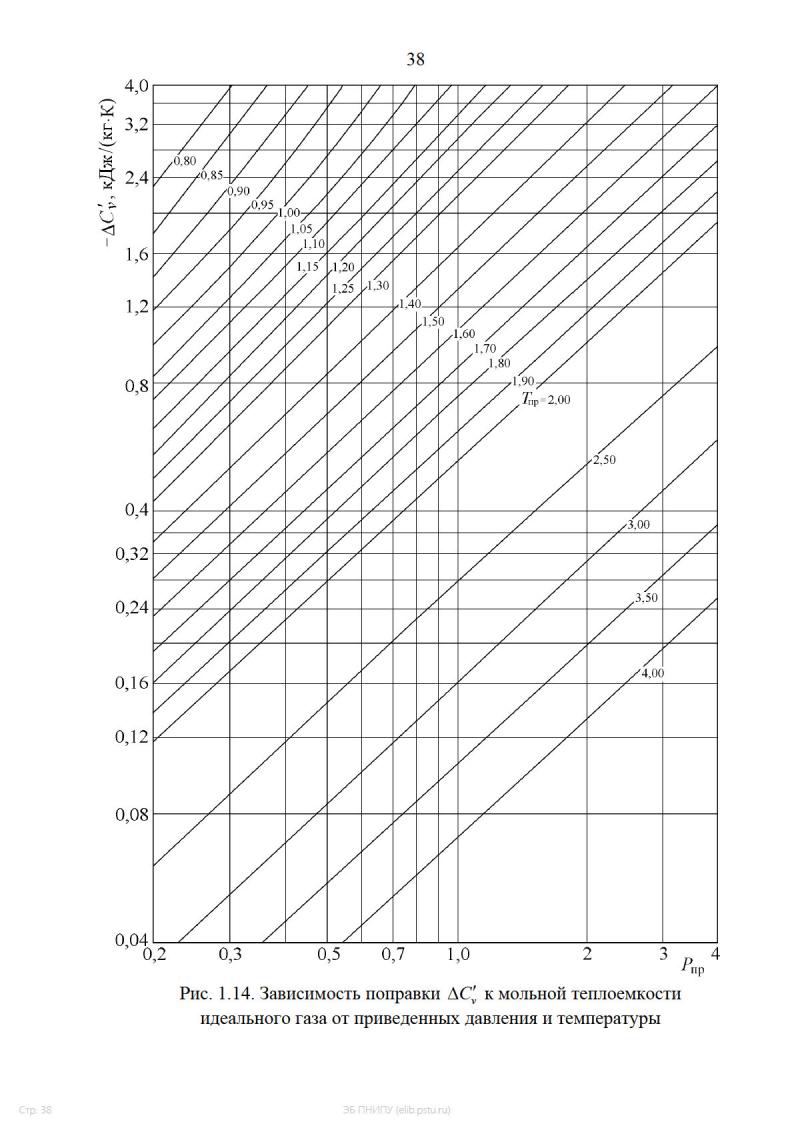

Значения Cv0 и Cv′ определяют по рис. 1.13 и 1.14 [10, рис. II-13 и П-14] в зависимости от приведенных параметров.

1.16.График для определения теплоемкости некоторых углеводородов

взависимости от относительной плотности углеводорода и температуры

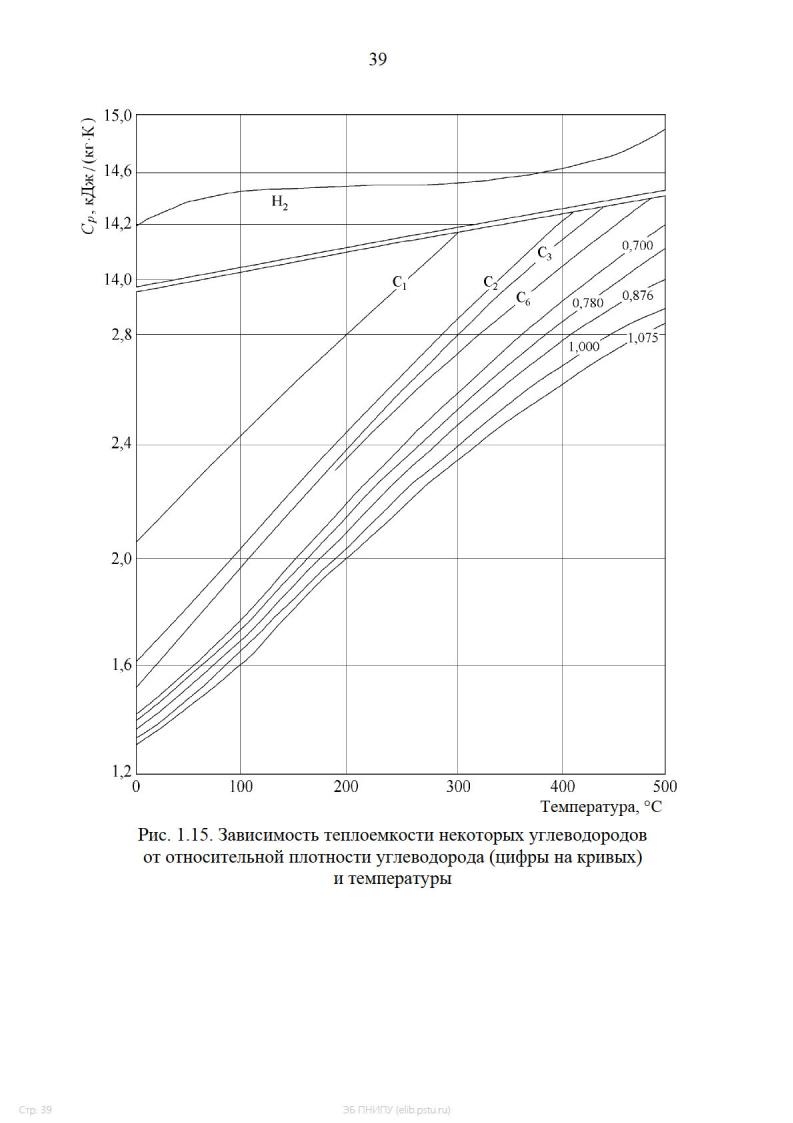

Приведенный на рис. 1.15 [9, рис. П-18] график позволяет определить теплоемкости некоторых углеводородов в зависимости от относительной плотности углеводорода (цифры на кривых) и температуры.

1.17.График для определения теплоемкости паров нефтяных фракций

взависимости от их относительной плотности

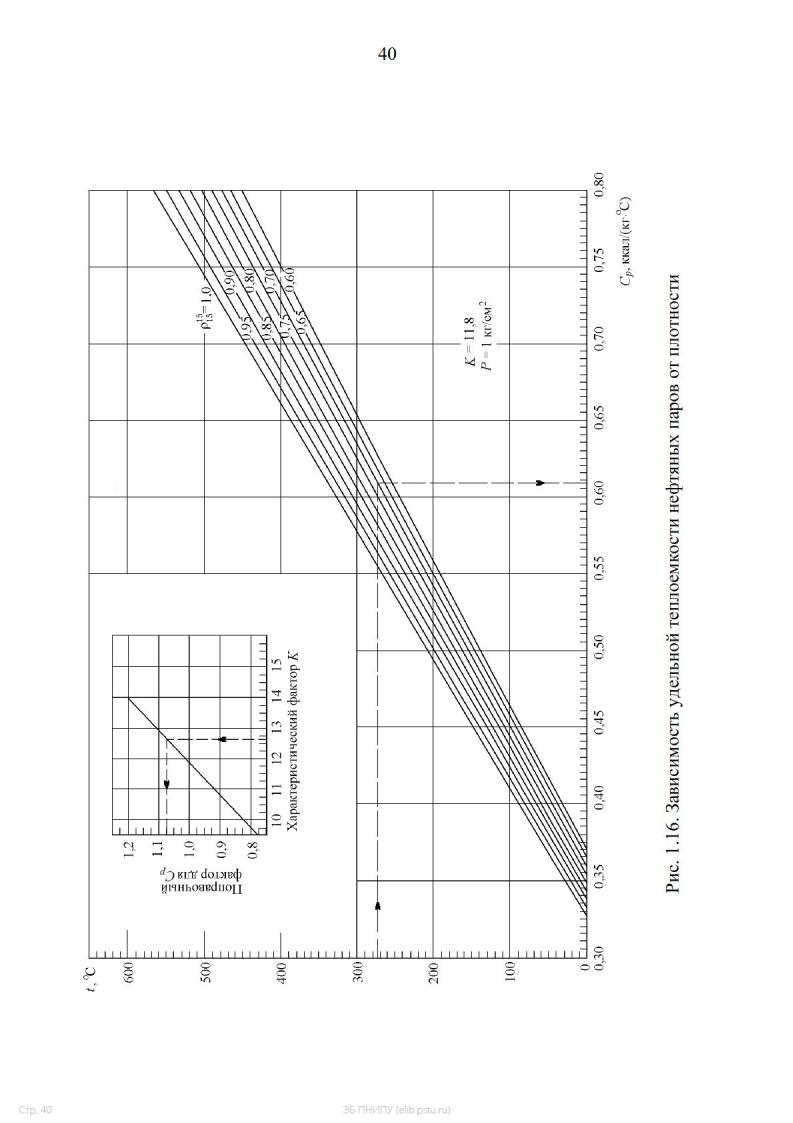

Определить теплоемкости паров углеводородов в зависимости от их относительной плотности позволяет график, приведенный на рис. 1.16 [1,

рис. 2.6].

1.18. График зависимости теплоемкости паров углеводородов от температуры и их относительной плотности

По графику, представленному на рис. 1.17 [10, рис. I-40], можно определить теплоемкости паров углеводородов в зависимости от температуры и их плотности по отношению к воздуху (группа кривых I) или от плотности жидких углеводородов по отношению к воде (группа кривых II). График справедлив при значении характеристического фактора K = 11,8.

Теплоемкость нефтепродуктов в паровой фазе, характеристический фактор которых не равен 11,8, определяется путем умножения значения теплоемкости, полученного по рис. 1.16, на корректирующий множитель Aп (рис. 1.18) [10,

рис. I-41].

1.19. Номограмма для определения теплоемкости нефтепродуктов (паров и жидкостей)

Теплоемкости паров и жидкостей нефтепродуктов можно определить по графику, представленному на рис. 1.19 [9, рис. П-16] в зависимости от температуры и их относительной плотности.
