1.6. Зависимость удельной теплоемкости паров органических соединений от температуры

Зависимость удельной теплоемкости паров органических соединений от температуры при атмосферном давлении приведена на рис. 1.2 [1, рис. 2.8].

1.7. Номограмма для определения удельной теплоемкости газов и паров при атмосферном давлении

Номограмма, представленная на рис. 1.3 [6, рис. 11], позволяет определить удельную теплоемкость газов и паров при атмосферном давлении. Наименование веществ, соответствующих точкам на номограмме, и температурные пределы применимости номограммы представлены в табл. 1.10.

1.8. Зависимость теплоемкости азота от давления и температуры

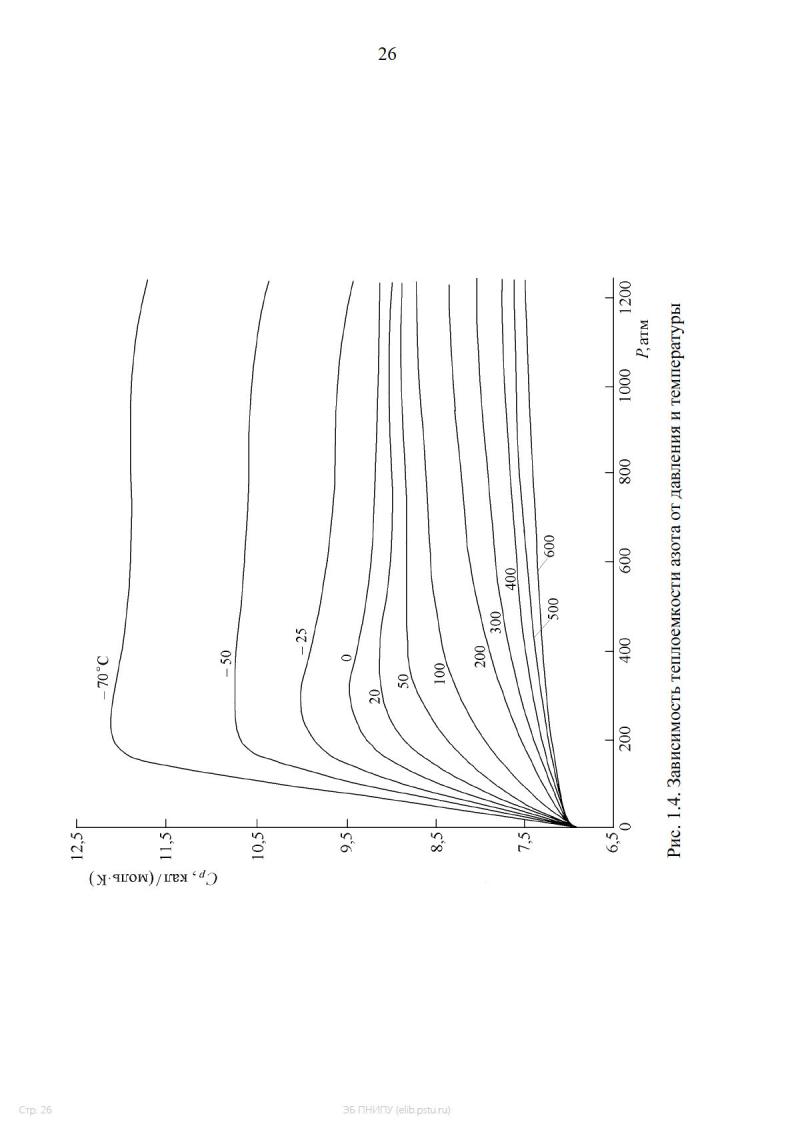

Теплоемкость азота в зависимости от давления и температуры можно определить по графику, приведенному на рис. 1.4 [2, рис. X-3].

1.9. Зависимость теплоемкости аммиака от давления и температуры

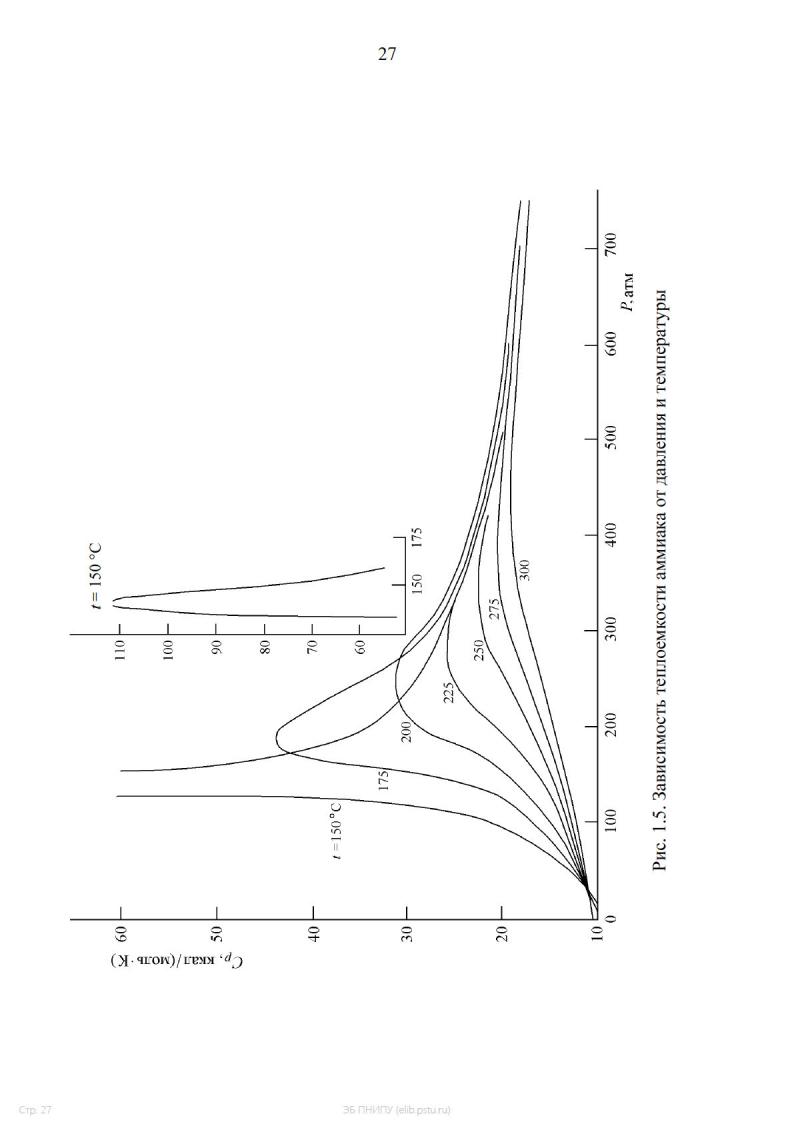

По графику, приведенному на рис. 1.5 [2, рис. X-5], можно определить теплоемкость аммиака в зависимости от давления и температуры.

1.10. Зависимость теплоемкости водяного пара от давления и температуры

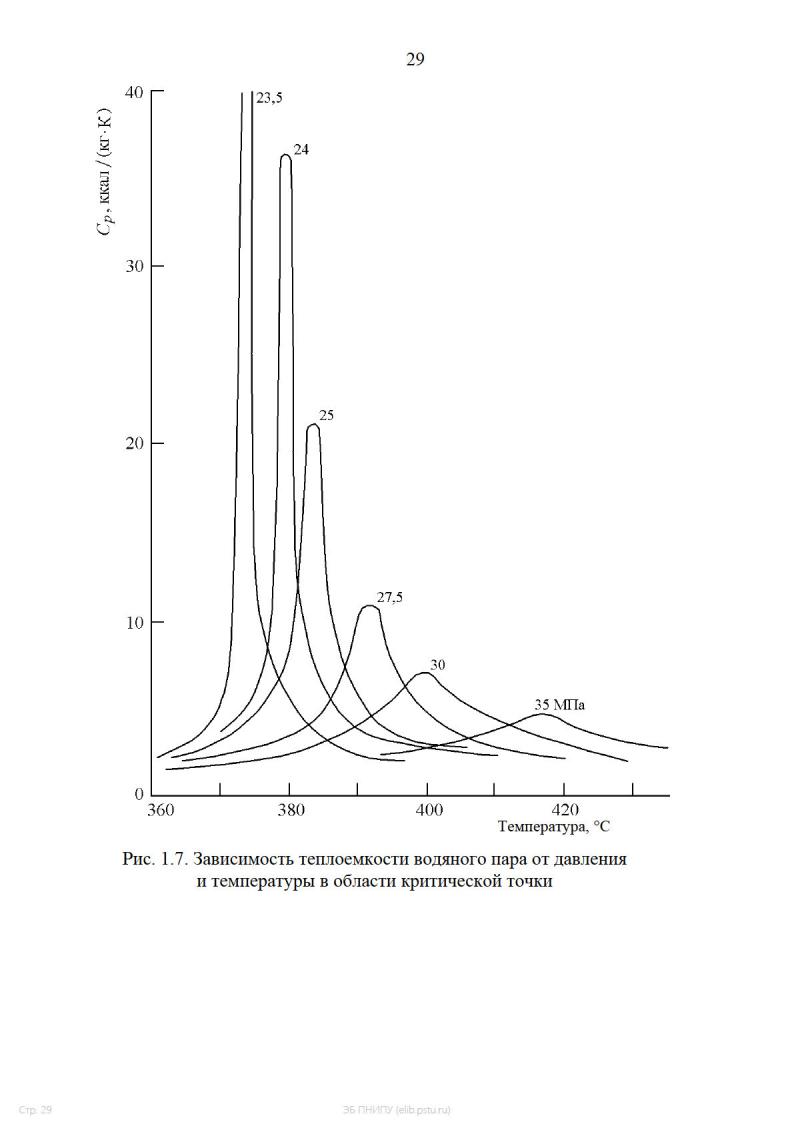

Теплоемкость водяного пара в зависимости от давления и температуры в области высоких давлениях можно определить по графику, приведенному на рис. 1.6 [2, рис. X-4а; 4, рис. 9], а в области критической точки – по графику, приведенному на рис. 1.7 [2, рис. X-4б].

1.11. Удельная теплоемкость углеводородных газов при атмосферном давлении

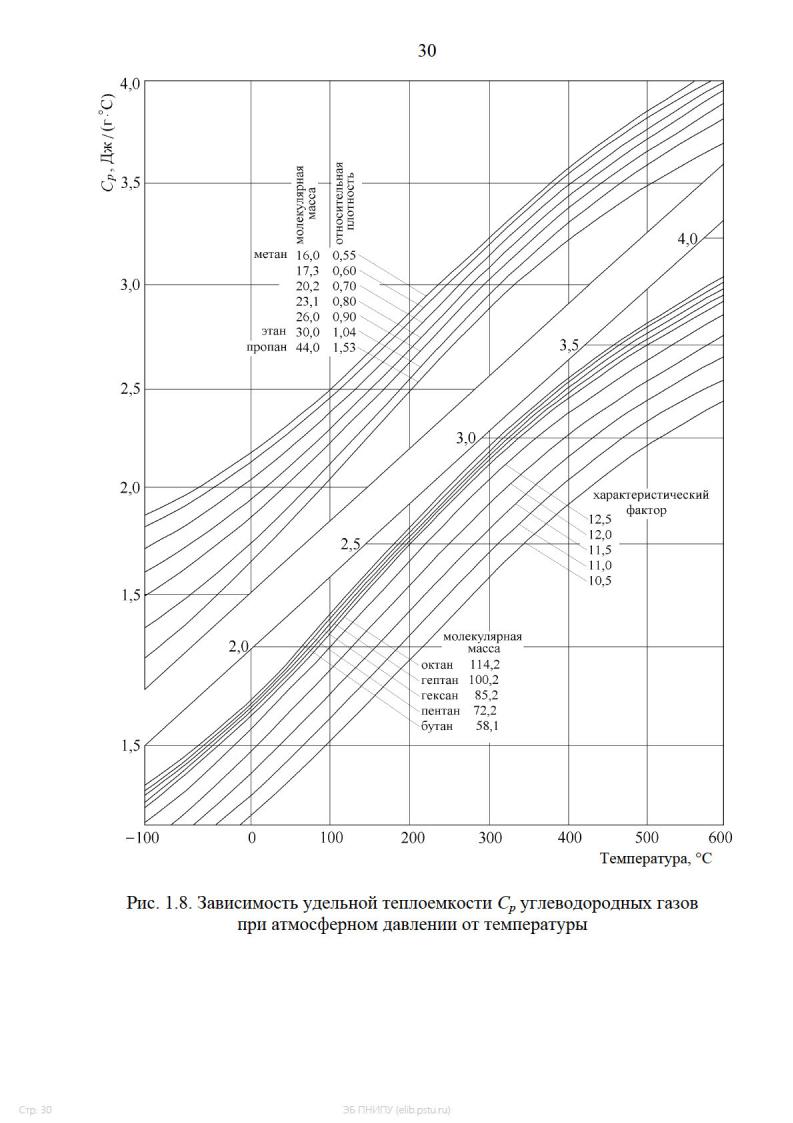

Теплоемкость Cp для легких углеводородов и их смесей при атмосферном давлении в зависимости от температуры, плотности, молекулярной массы или характеристического фактора можно определить по графику, приведенному на рис. 1.8 [7, рис. II.23].

24

Таблица 1.10 Наименование веществ, соответствующих точкам на номограмме рис. 1.3

25

Окончание табл. 1.10
