.pdf[F] =[aαvβηγ ],
[масса]×[длина]×[время]–2 =[масса]γ ×[длина]α+β–γ ×[время]–β–γ.
Отсюда γ = 1, α + β – γ = 1, β + γ = 2. Значит, α = 1, β = 1. В ре-
зультате находим:
F ≈ ηav.
То, что параметры входят в выражение для F так, как было найдено выше, а не иначе, ясно из следующих качественных соображений. Вязкая сила fvis, действующая на единицу объема жидкости, пропорциональна коэффициенту вязкости η и вторым производным скорости потока по координатам. Так как в задаче о движении шара в вязкой жидкости характерным размером, на котором существенно меняется скорость, являются размеры порядка размера шара, то вторые производные по порядку величины равны v/a2. Умножая fvis на объем, где силы вязкости отличны от нуля, т.е. на объем порядка а3, находим F ≈ ηav. Заметим, что сила трения, действующая на гармонический осциллятор, также пропорциональна скорости осциллятора.
2. Направим ось z вдоль оси трубы в направлении потока воды как жидкости. Предполагая жидкость несжимаемой, напишем уравнение движения в стационарном случае:
(v )v = − ρp + ηρ 2v.
Так как в данной задаче отлична от нуля лишь z-компонента скорости потока vz, причем vz зависит только от r – расстояния от оси трубы, то (v )v = 0.
Записав p = −∆p / L, где ∆p = (p1 – p2) – разность давлений на концах трубы, по которой течет жидкость, получим
2vz = −η∆Lp .
Это уравнение совпадает по виду с уравнением Пуассона для потенциала равномерно заряженного бесконечного цилиндра
121
2ϕ = −ρ/ ε. Потенциал ϕ |
легко найти, если, воспользовавшись |
||
теоремой |
Гаусса, найти |
напряженность |
электрического поля, |
а затем |
проинтегрировать |
соотношение |
E = − ϕ. В результате |
ϕ = ϕ0 −ρr2 / 4ε0 , где ϕ0 – постоянная интегрирования. Заменяя ϕ на vz и ρ/ ε0 на ∆p / ηL, получим
vz (r) = v0 − 4∆Lpηr2.
Неизвестную константу v0 легко найти, если вспомнить, что на стенке трубы скорость жидкости равна нулю. Окончательно получим
vz (r) = 4∆Lpη(a2 −r2 ).
Поток массы жидкости плотности ρ через поперечное сечение (расход) трубки
Q =ρ∫vz (r)dS = a4ηπρ∆p. 8 L
Если провести аналогию между разностью потенциалов и разностью давлений, а также расходом жидкости и электрическим током, то под сопротивлением трубы надо понимать величину
R = ∆p = π8η4Lρ.
Q a
Аналогом конденсатора являются два сообщающихся сосуда, снизу соединенные трубкой, которую можно перекрывать краном так, что уровень воды в сосудах может быть разным.
3. Определим сначала распределение скоростей в потоке жидкости вдали от краев доски. Для этого выберем декартову систему координат, плоскость xz которой совпадает с дном бассейна, а ось z направлена вдоль скорости движения доски. Тогда из уравнения На-
вье–Стокса для стационарного течения следует d 2v / dy2 = 0. Из этого уравнения находим для скорости потока жидкости v =C1 y −C2.
122
Учитывая граничные условия v(0) = 0 и v(d) = u, определим постоянные интегрирования С1 и С2. Окончательно получим
v = du y.
Силу трения, действующую на единицу поверхности доски, найдем, исходя из формулы Sxz = η(dv / dy) = ηu / d, где η – коэффициент вязкости. При этом работа на преодоление силы трения, совершаемая в единицу времени и отнесенная к единице площади поверхности доски,
Sxz = ηdu2 .
Искомая же скорость диссипации энергии в единице объема
Sdxzu = ηdu22 .
4. Изделия и конструкции на основе полимерных материалов
Многочисленные виды материалов и изделий на основе полимеров.
123

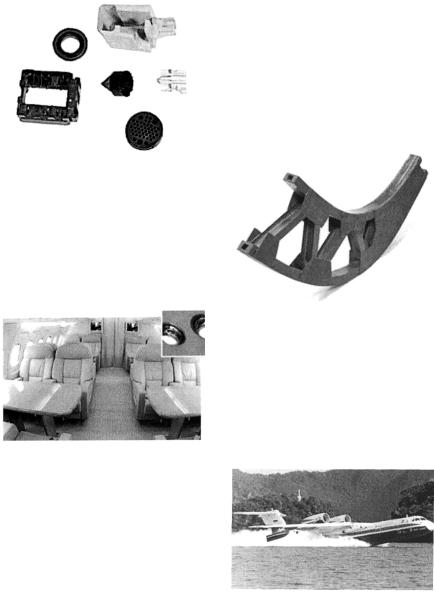

Интегральная конструкция из углерод-углеродного композиционного материала (УУКМ) на основе закоксованного полиамидного связующего.
Обтекатели и радиотехнические антенны из стеклопластика – микросферостеклотекстолита – для самолета-амфибии Бе-200 (Россия) широкого назначения при ликвидации чрезвычайных ситуаций.
Электротехнические детали из термостойкого пресс-материала на основе кремнийорганического полимерного связующего, наполненного стекловолокном. Рабочая термостойкость – до 450 °С.
Интерьер VIP-салона пассажирского авиалайнера, выполненный с использованием самозатухающих декоративно-отделочных полимерных материалов, отвечающих нормам пожаробезопасности.
124

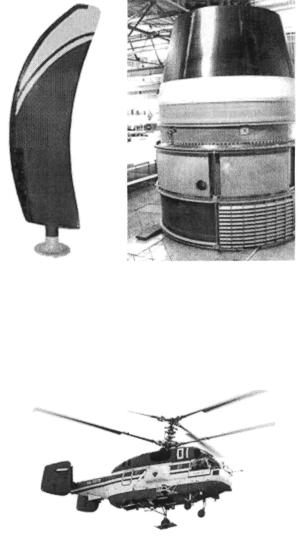

Лопасть винта самолета Ан-70 (Россия) и корпусная конструкция авиадвигателя, изготовленные из высокопрочных стеклопластиков на основе полиэпоксидного связующего. Обеспечивают снижение массы в 3 раза при той же прочности (в сравнении с алюминиевым сплавом).
Вертолет К-32, изготовленный с применением полимерных композиционных материалов – органопластиков на основе полиамидного связующего и полиамидных волокон типа «АВС» (Россия), «кевлар» (США).
125
Высокомодульный, термостойкий композиционный материал на основе углеродной ленты, сплетенной из углеродных волокон, полученных крекингом полиамида, и эпоксидного полимерного связующего в конструкции створок грузового отсека аэрокосмической системы «Буран» (Россия).
Полимерные композиционные материалы, включая энергосодержащие – баллиститные пороха, смесевые твердые ракетные топлива (СТРТ), широко применяются в ракетной технике, прежде всего, военного назначения. Основа баллиститных порохов и твердых ракетных топлив – твердый раствор нитрата целлюлозы (полимера природного происхождения) и тринитрата глицерина. СТРТ – синтетическое полимерное связующее, наполненное частицами твердых компонентов – окислителя, металлического горючего.

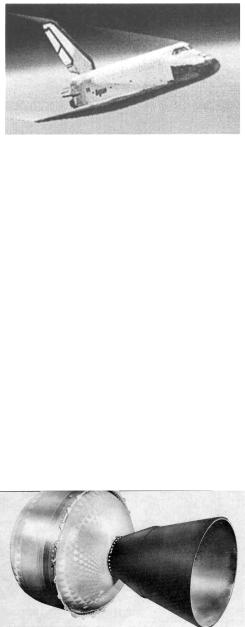

Современный ракетный двигатель на твердом ракетном топливе (РДТТ) с раздвигающимся раструбом сопла Лаваля. В конструкции двигателя могут быть использованы полимерные связующие, армированные стеклянными, углеродными или органическими волокнами.
126

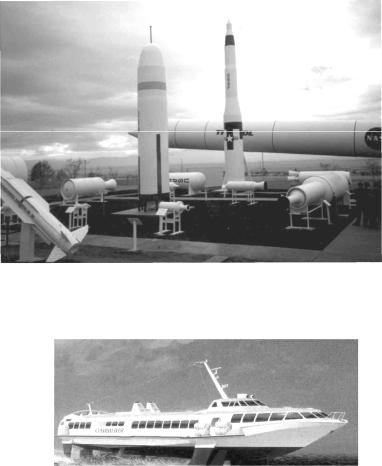

Твердотопливные ракеты и двигатели, разработанные и выпускаемые американской корпорацией «Мортон-Тиокол».
Российский скоростной катер на подводных крыльях «Метеор».
127
