Методические указания для выполнения лабораторной работы по курсу «Конструирование женской одежды» (110
..pdfМИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ
Кафедра технологии и предпринимательства
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
для выполнения лабораторной работы по курсу «Конструирование женской одежды»
для студентов спец. 03.06.00 «Построение конструктивной основы женского платья»
Составили: Зарощин Е.Б. Столяров А.Н.
Шуя 2004
ББК 74.5 Печатается по решению редакционно-
УДК 378 .14 |
издательского совета Шуйского государ- |
П 25 |
ственного педагогического университета |
П25 Методические указания для выполнения лабораторной работы по курсу «Конструирование одежды» для студентов спец.03.06..00 на тему «Построение конструктивной основы женского платья»
г. Шуя, предприятие «Джет», 2003 - 20с.
В настоящих методических указаниях приведены расчеты и приемы построения конструктивной основы женского платья,
систематизированы конструктивные прибавки с учетом силуэтного решения. Показан пример оформления чертежа конструкций. В пособии использована удобная методика конструирования швейных изделий. Методические указания предназначены для выполнения лабораторных работ по курсу «Конструирование одежды» студентами специальности 03.06.00 «Технологии и предпринимательство».
Научный редактор: Арефьев П.И.
Рецензент: учитель высшей категории Перемиловской средней школы Мисаль О.С.
ББК 74,5
©ШГПУ 2004 ©РПП «Джет», 2004
1. Цель работы
Освоение методики расчета и построения чертежей деталей женского платья.
2.Содержание работы
1.Ознакомиться с измерениями фигур типового телосложения и
выбрать необходимые для построения чертежей женского платья или произвести обмер фигуры.
2.Разработать эскиз модели платья и дать описание внешнего вида.
3.Произвести расчет чертежа конструкции платья, результаты свести в таблицу.
4.Выполнить построение чертежей.
3.Вопросы для подготовки к работе
1.Какие размерные признаки необходимы для построения чертежей деталей платьев?
2.Какова последовательность и методика снятия размерных признаков, используемых при конструировании платьев?
3.Какие припуски используются при расчете и построении деталей платьев?
4.Какими критериями определяются величины припусков?
5.Каковы пределы изменения величины припусков?
6.Что входит в понятие «чертеж детали платья»?
7.Каковы основные этапы построения чертежа деталей платья?
8.Что входит в понятие «базисная сетка чертежа детали платья»?
9.Что является исходным материалом для построения базисной сетки деталей платьев?
10.Что входит в понятие «конструктивная основа деталей платья?
11.В чем заключены основные этапы построения конструктивной основы деталей платьев?
12.Что входит в понятие силуэтная основа деталей платьев?
13.В чем заключены основные принципы построения силуэтной основы деталей платьев?
Инструменты и пособия: методики конструирования платья, образцы, линейки, лекала, миллиметровка, сантиметровая лента (рулетка), карандаши, стирательная резинка, калькулятор.
3
4. Построение чертежа конструктивной основы женского платья.
Таблица 1 Размерные признаки фигуры, используемые для построения
конструктивной основы платья.
Наименование размерного |
Условные |
Признака |
обозначения |
Рост |
Р |
Полуобхват груди третий |
Сг3 |
Полуобхват груди второй |
Сг2 |
Полуобхват груди первый |
Сг1 |
Полуобхват шеи |
Сш |
Полуобхват талии |
Ст |
Полуобхват бедер с учетом выступа |
|
живота |
Сб |
Ширина груди |
Шг |
Расстояние между выступающими |
|
точками грудных желез |
Цг |
Длина спины до талии |
Д т.с |
Длина талии спереди |
Д т.п |
Длина спины до талии первая |
Д т.с1 |
Длина талии спереди первая |
Д т.п1 |
Высота груди |
Вг |
Высота плеча косая |
В п.к |
Высота проймы сзади |
В пр.з |
Ширина спины |
Шс |
Ширина плеча |
Шп |
Длина руки до запястья |
Д р.зап |
Расстояние от шейной точки до колена |
Д ш.к |
Обхват плеча |
Оп |
Обхват запястья |
Оз |
Положение корпуса |
Пк |
Высота плеча |
Вп |
|
|
4
Таблица 2 Ориентировочные величины основных конструктивных
прибавок в изделии базового покроя.
|
|
Прибавка, см |
|
|
Силуэт |
|
|
|
|
По линии |
|
По линии |
По линии |
|
|
|
|||
|
груди |
|
талии |
бедер |
|
Пг |
|
Пт |
Пб |
Прилегающий |
4,5…5,5 |
|
(0,4…06) Пг |
(0,2…0,5) Пг |
Полуприлегающий |
5,5…6,5 |
|
(0,6…1,0) Пг |
(0,4…0,6) Пг |
|
|
|
и более |
|
Прямой |
6,5…7,5 |
|
по модели |
по модели |
Трапециевидный |
4,5…5,5 |
|
по модели |
по модели |
Свободный |
более 8,0 |
|
по модели |
по модели |
|
|
|
|
|
Втаблице 2 приведены конструктивные прибавки, рекомендуемые для проектирования платья на фигуру 170-96-100. Для более высоких фигур смежных размеров прибавку по груди Пг следует увеличить примерно на 0,3…0,5 см для каждого смежного размера (роста).
Визделиях покроя реглан и цельнокроеных прибавку Пг следует увеличить примерно на 1…2 см по сравнению с изделиями базового покроя.
Таблица 3
Распределение прибавки Пг по участкам
Конструктивный участок |
Величина прибавки на участке |
|
|
|
|
|
|
К ширине спинки |
П шс = (0,20…0,25) Пг |
|
|
К ширине полочки |
П ш.г = (0…0,15) Пг |
|
|
К ширине проймы |
П ш.пр = (0,8…0,6) Пг |
|
|
|
|
Таблица 4 |
|
Прибавки на прочих конструктивных участках чертежа |
|
||
Наименование участка |
Величина прибавки,см |
|
|
|
|
|
|
К длине спины до линии талии |
Пд.т.с = 0…0,5 не отрезное |
|
|
|
Пд.т.с =1,0 |
отрезное |
|
К длине талии спереди |
Пд.т.п = 0,5 |
|
|
На свободу проймы по глубине |
П с.пр = 0,5…2,5 |
|
|
К ширине ростка |
П ш.р = 0,5…1,0 |
|
|
К глубине горловины |
П гор = по модели |
|
|
5
Таблица 5
Прибавки к обхвату плеча
Форма рукава |
Прибавка к обхвату плеча П о.п |
|
см |
Плотно облегающий |
2,0…4,0 |
Узкий |
4,5…6,0 |
Средний |
6,0…7,5 |
Расширенный |
8,0…9,5 |
Широкий |
10,0…11,0 |
Полный |
12,0…14,0 и более |
Таблица 6
Норма посадки рукава по окату в см на 1 см длины проймы
Вид ткани |
Н см\см |
|
|
Из синтетических волокон, креповые легкие из |
|
натурального шелка |
0,04…0,06 |
Шелковые креповые средней поверхностной |
|
плотности (крепдешин) и хлопчатобумажные (майя, |
0,06…0,08 |
вольта, маркизет) |
|
Чистошерстяные, хлопчатобумажные (кашемир, |
0,08…0,10 |
гарус, шотландка), льняные (рогожа) |
|
Полушерстяные |
0,10…0,12 |
В таблицах 3, 4, 5, 6, 7 приведены величины основных прибавок для построения конструктивной основы платья.
6
Таблица 7
Величины прибавок на свободное облегание, рекомендуемые для женской одежды с учетом направления моды
|
|
|
|
Величина прибавки на свободное облегание, см |
|
||||
|
|
Наименование |
|
|
|
|
|
|
|
|
|
|
Пг |
|
|
|
|
|
|
|
|
изделия |
|
|
|
|
|
|
Покрой рукава |
|
|
|
всего |
к ширине |
к ширине |
Пб |
П с.пр |
П оп |
|
|
|
|
|
спинки |
полочки |
|
|
|
|
|
|
Прямой силуэт: |
|
|
|
|
|
|
|
|
|
умеренного объема |
7,5…8,5 |
2…2,5 |
0…1 |
2,5…3 |
1,5…2,5 |
10,0…11,0 |
вставной |
|
|
увеличенного |
10,0…11,0 |
2…2,5 |
2…2,5 |
2…3,5 |
5,5…6,0 |
13,5…18,0 |
рубашечный |
|
|
объема |
|
|
|
|
|
|
|
|
|
Приталенный |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
|
силуэт: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
умеренного объема |
6,0…705 |
1,5…2,0 |
0,5…1,0 |
------ |
1,5…2,0 |
9,0…11,0 |
втачной |
|
|
большого объема |
9,0…11,0 |
2,0…2,5 |
1,0…0,5 |
------ |
2,5…3,5 |
19 |
втачной с |
|
|
|
|
|
|
|
|
|
наполненным |
|
|
|
|
|
|
|
|
|
окатом |
|
|
полуприлегающий |
8,0…11,0 |
1,5…2,5 |
0,5…1,5 |
1,5…2,5 |
2,0…3,0 |
8,5…12,0 |
втачной |
|
|
силуэт |
|
|
|
|
|
|
|
8
Таблица 8
Построение чертежа основы платья
Наименование |
Усл. |
|
Расчетная формула |
Пояснения к построению |
участка |
обозначение |
|
|
|
1 |
2 |
|
3 |
4 |
|
|
|
|
|
|
|
Построение базисной сетки |
|
|
Ширина изделия |
Аа1 |
|
Аа1 = Сг3 + Пг |
Откладывают по горизонтали от т. А |
Ширина спинки |
Аа |
|
Аа = Шс + П ш.с |
---\\--- |
Глубина проймы |
АГ |
|
АГ = Впр.з + Пс.пр |
Откладывают по вертикали от т. А |
Уровень линии |
АТ |
|
АТ = Д т.с + Пдтс |
Откладывают по вертикали из т. А |
талии |
|
|
|
|
Ширина полы |
А1а2 |
|
А1а2 = Шг+ (Сгп-Сг1)+П ш.г |
Откладывают по горизонтали от т. а1 |
Уровень линии |
ТБ |
|
ТБ = 0,5 Д т.с |
Откладывают по вертикали от т. А |
бедер |
|
|
|
|
Длина изделия |
АН |
|
АН = Д ш.к + М |
М – прибавка к длине изделия по |
|
|
|
|
Модели |
|
|
|
|
Откладывают по вертикали от т. А |
|
|
|
|
Через все точки проводят вертикали и |
|
|
|
|
горизонтали, образуя сетку. |

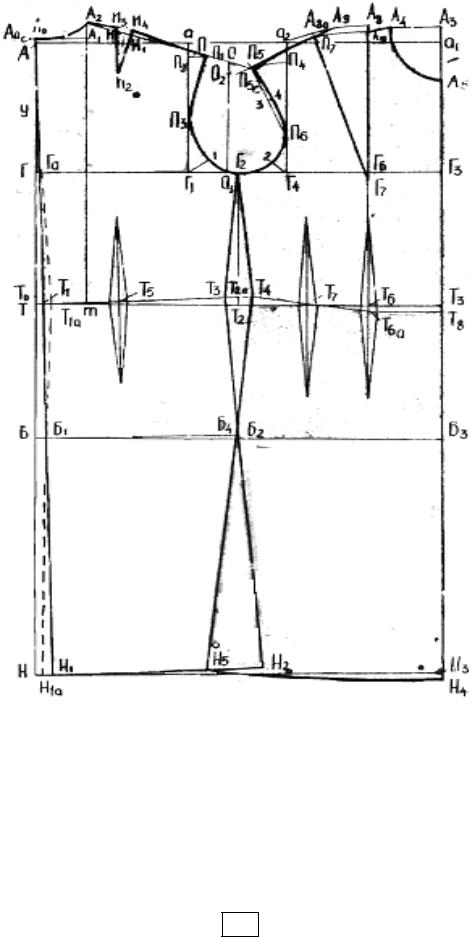

Рис. 1 Конструктивная основа платья
9
|
|
|
|
|
|
Продолжение таблицы 8 |
|
|
1 |
2 |
3 |
|
4 |
|
|
|
|
|
|
|
|
|
|
Построение верхних опорных контуров |
|
|
|
|
|
Подъем средней |
|
|
Откладывают вверх по вертикали |
|
|
|
ААо |
ААо= 0,3…0,5 см |
|||
|
|
линии спинки |
|
|
||
|
|
|
|
|
|
|
|
|
Ширина ростка |
АоА1 |
АоА1=(С.ш/3)+П ш.р |
ААо учитывает: что линия ростка не |
|
|
|
|
проходит через шейную точку, |
|||
|
|
|
|
|
||
|
|
|
|
|
откладывают по горизонтали |
|
|
|
Высота ростка |
А1А2 |
А1А2=0,15 Сш |
|
|
|
|
|
Через т. АоА2 |
проводят линию ростка |
||
|
|
|
|
|
||
10 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Плечевая точка |
П |
ТП=В п.к+Ппл.н |
Проводят дугу ТП из т. Т |
|
|
|
|||||
|
|
|
|
|
||
|
|
|
|
А2П=Шп |
|
|
|
|
Вытачка из |
И3И2И4 |
А2И=(1/3)Шп |
Проводят дугу А2П из т. А2 |
|
|
|
плечевого шва |
В пересечении первой и второй дуг |
|||
|
|
|
ИИ1-раствор вытачки |
|||
|
|
|
|
получают т. П. Точки А2 и П соединяют |
||
|
|
|
|
ИИ1=1,5…2,0см (нормальная |
||
|
|
|
|
прямой. |
|
|
|
|
|
|
осанка) |
|
|
|
|
|
|
|
|
|
|
|
|
|
ИИ1=2,5…3,0 см (сутулая |
|
|
|
|
|
|
осанка) |
|
|
|
|
|
|
|
|
|
